RTC-8564NB: 爱普生(EPSON) I2C-Bus 接口实时时钟芯片

I²C-Bus 接口实时时钟芯片
内置调频32.768kHz 晶体单元
带控制引脚的 C-MOS 输出
工作电压范围:1.8V 至 5.5V
各种功能包括完整的日历、闹钟、定时器
电源电压监控功能

规格参数

RTC-8564NB: 爱普生(EPSON) I²C-Bus 接口实时时钟芯片

低电流消耗 I²C-Bus 接口实时时钟模块

完整型号：

RTC-8564JE : Q41856471000100

RTC-8564NB : Q41856491000200

RX-8564LC : Q418564C2000100

型号	料号	封装	MOQ
RTC-8564JE B	Q41856471000100	VSOJ -20	1000PCS/REEL
RTC-8564NB B	Q41856491000200	SON-22	1000PCS/REEL
RTC-8564LC B	Q418564C2000100	VSOJ-12	2000PCS/REEL

RTC-8564NB特征

• 内置调频32.768kHz 晶体单元

• 接口类型

I2C 总线接口 (400kHz)

• 工作电压范围

1.8V 至 5.5V

• 计时器电压范围

1.0V 至 5.5V / -20°C 至 +70°C

• 低备用电流

275nA / 3.0V（典型值）

• 32.768kHz频率输出功能

带控制引脚的 C-MOS 输出

• 各种功能包括完整的日历、闹钟、定时器、

• 及电源电压监控功能

• *I2C-Bus 是 NXP Semiconductors 的商标

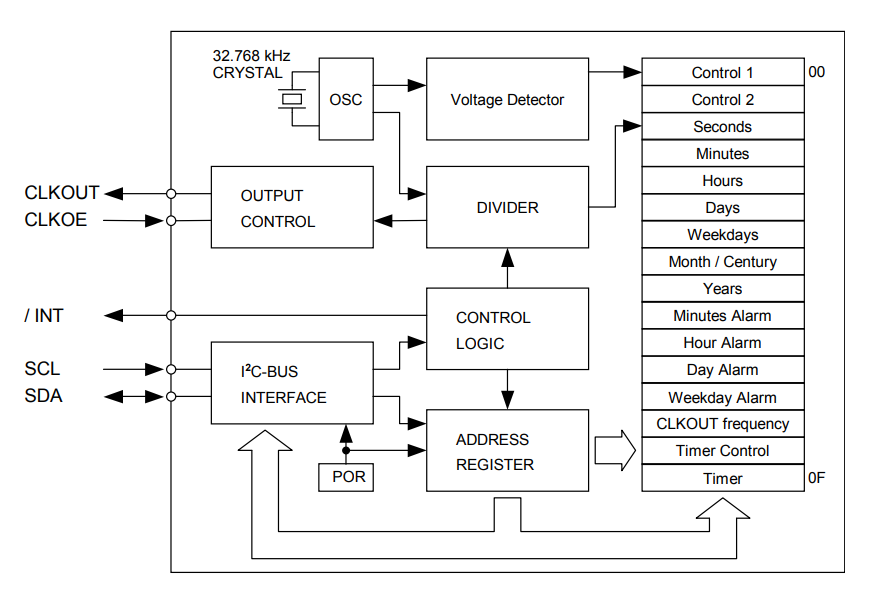

RTC-8564NB系统框图

RX-8564JE Block diagram.png

RTC-8564NB 概述

• 接口类型

Ø I²C 总线接口（高速总线规格 400kHz）

Ø I²C 总线从机地址：读取 A3h 并写入 A2h

• 低计时器电压范围

Ø 1.0V 至 5.5V / Ta=-20° 至 +70°C

Ø 1.1V 至 5.5V / Ta=-40° 至 +85°C

• 32.768kHz频率输出功能

Ø CLKOUT 引脚输出（C-MOS 输出），CL=30pF

Ø CLKOE 引脚使能输出开/关控制。

Ø 输出可选

Ø < 32.768kHz、1024Hz、32Hz、1Hz >

• 各种中断功能

Ø 定时器功能可以设置在1/4096 秒和255 分钟之间

Ø 闹钟功能可以设置为星期几、小时或分钟的任意组合

RTC-8564NB 规格参数（详细规格参数请参考数据手册）

Recommend Operating Conditions

Item	Symbol	Condition	Min.	Typ.	Max.	Unit
Power voltage	V_DD	-	1.8	3.0	5.5	V
Clock voltage	V_CLK	-	V_LOW	3.0	5.5	V
Operating temperature	T_OPR	-	-40	+25	+85	°C

Low voltage detection

Item	Symbol	Condition	Typ.	Max.	Unit
Low voltage detection	V_LOW	Ta=-20°C to +70°C	0.9	1.0V	V
Low voltage detection	V_LOW	Ta=-40°C to +85°C	0.9	1.1V	V

Frequency characteristics

Item	Symbol	Condition	Rating	Unit
Frequency tolerance	Δ f/f	Ta=+25°C V_DD=3.0V	5±23 *	×10^-6

* Please ask for tighter tolerance. (Equivalent to ±1 minute of monthly deviation)

Current consumption characteristics Ta=-40°C to +85°C

Item	Symbol	Conditions		Min.	Typ.	Max.	Unit
Current Consumption	l_BK	f_SCL=0Hz CLKOE=GND CLKOUT;output OFF(LOW)	V_DD=5V	-	330	800	nA
	l_BK	f_SCL=0Hz CLKOE=GND CLKOUT;output OFF(LOW)	V_DD=3V	-	275	700	nA
	l_32k	f_SCL=0Hz CLKOE=V_DD CLKOUT;32.768kHz output ON (Output=OPEN ; CL=0pF)	V_DD=5V	-	2.5	3.4	µA
	l_32k		V_DD=3V	-	1.5	2.2	µA

RTC-8564NB 包装信息

型号	料号	封装	MOQ
RTC-8564JE B	Q41856471000100	VSOJ -20	1000PCS/REEL
RTC-8564NB B	Q41856491000200	SON-22	1000PCS/REEL
RTC-8564LC B	Q418564C2000100	VSOJ-12	2000PCS/REEL

Product Name RTC-8564NB ¨

（Standard form）① ② ③

① Model ② Package type (NB:SON-22 pin)

③ Frequency tolerance (Exclude offset)

Blank or B: 5±23 x 10^-6 (Equivalent to ± minute of monthly deviation) @ +25°C

Product Number

RTC-8564NB B Q41856491000200

① ② ③ ④ ⑤

① Crystal devices ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Please contact us)

④ Detail specifications ⑤ Packaging (1000pcs/Reel)

引脚功能

Signal Name

Input / Output

Function

SCL

Input

Serial clock input pin.

SDA

Bi-directional

Data input and output pin.

CLKOUT

Output

32.768kHz clock output pin with the output control function. (C-MOS)
CLKOE pin control the condition of CLKOUT with FE-bit, etc.

CLKOE pin input	FE bit	CLKOUT pin output
HIGH	1	Output	(C-MOS)
HIGH	0	OFF	(LOW)
LOW	1	OFF	(LOW)
LOW	0	OFF	(LOW)

CLKOE

Input

/INT

Output

Interrupt output (N-ch open drain)

V_DD

Connected to a positive power supply.

GND

Connected to a ground.

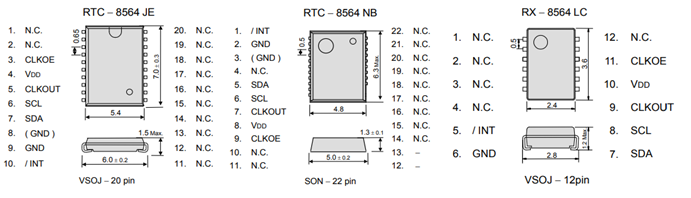

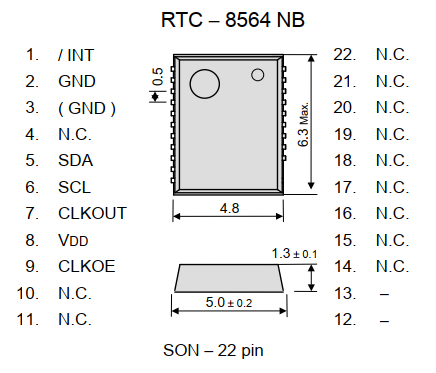

外形尺寸

RX-8564JE NB LC External dimensions.png

RX-8564NB External dimensions.png

(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。

这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。

*停止使用胶水

将 LC 封装焊接到电路板上后，不得使用任何胶水。该产品的包装背面有玻璃。当胶水侵入电路板侧和玻璃侧之间时，玻璃会因胶水的热膨胀而破裂。在这种情况下，晶体振荡停止。考虑取消胶水或胶水不接触 LC 封装

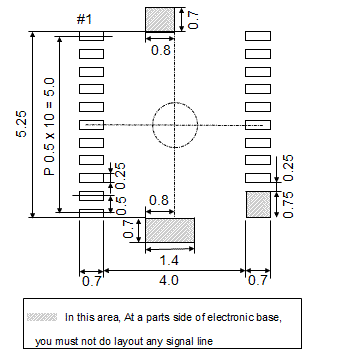

Footprint (Recommended)

RTC-8564NB Footprint.gif

(Unit: mm)

为保持稳定工作，请在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）提供一个 0.1uF 的旁路电容。
