HEA07：ALINX AMD Zynq UltraScale+ MPSoC XCZU7EV FPGA +GPU 异构 AI 计算开发板
FPGA型号：XCZU7EV-2FFVC1156I
HEA07：ALINX AMD Zynq UltraScale+ MPSoC XCZU7EV FPGA +GPU 异构 AI 计算开发板
XCZU7EV
产品型号：HEA07 V1.0
产地：上海
价格：￥30000.00
AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson
FPGA + GPU 异构计算开发平台
数据采集 · 硬件加速 · AI 推理 · 一体化协同

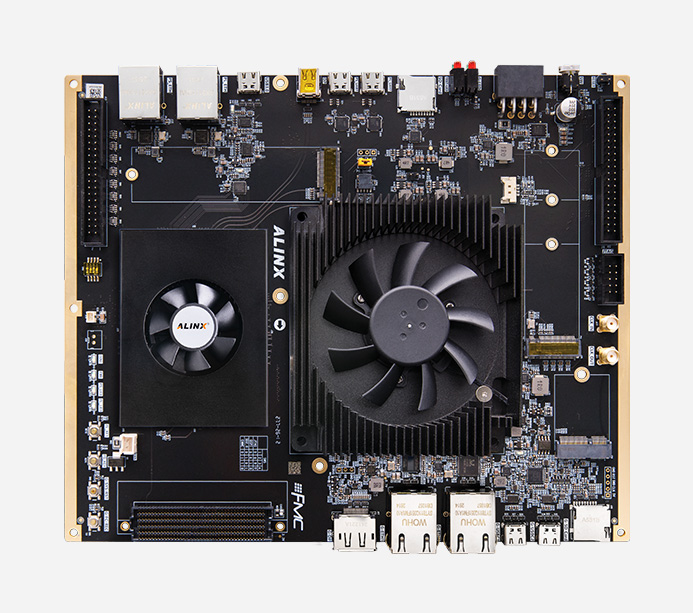

HEA07 是基于 AMD Xilinx Zynq UltraScale+ MPSoC XCZU7EV FPGA 与 NVIDIA Jetson AGX Orin/Thor 模块的高性能异构计算开发平台。平台由 ACU7EVC 核心板、Jetson 模块及载板构成，FPGA 与 AI 模块之间通过 PCIe Gen3 x8 高速互联，协同满足高速数据交换、复杂算法模型验证、工业实时控制、自主机器人及多模态大模型推理等前沿应用场景的需求。
504K 逻辑单元
1728 DSP Slices
16x 16.3Gbps GTH 收发器
241/275/2070 TOPs Jetson 模块算力（可选）
8GB DDR4
64MB QSPI Flash
丰富的接口与扩展能力
HEA07 接口资源丰富，涵盖高速网络（10G/5G/ 双千兆）、扩展（FMC/40-PIN）、显示（双 DP）与调试（JTAG/UART），为 FPGA‑GPU 异构计算提供全面 I/O 支持
高速网络接口
1x 10G 以太网（仅AGX模块）
1x 5G 以太网（仅Thor模块）
2x 千兆以太网
存储接口
1x M.2 SSD 接口
1x M.2 SSD NVMe 接口
1x M.2 WiFi/BT 接口
显示与外设接口
1x mini DisplayPort 显示
1x DisplayPort 显示
2x USB 3.2 / 1x USB 3.0
扩展与调试接口
1x FMC HPC 高速扩展口
1x 40-PIN 扩展口
1x JTAG / 3x UART
NVIDIA Jetson AGX Orin/Thor
高性能 AI 算力 灵活选配
HEA07 支持灵活选配 NVIDIA Jetson AGX Orin（32GB/64GB） 或 AGX Thor 模块，为系统提供高性能 的 AI 算力，胜任从边缘推理到物理 AI 大模型的各种复杂任务。
系列 | Jetson Thor | Jetson AGX Orin | Jetson AGX Orin |
型号 | Jetson T5000（可选） | Jetson AGX Orin 64GB（可选） | Jetson AGX Orin 32GB（可选） |
AI 性能 | 2070 FP4 TFLOPS | 275 TOPS | 241 TOPS |
GPU 架构 | NVIDIA Blackwell 架构 | NVIDIA Ampere 架构 | NVIDIA Ampere 架构 |
GPU 核心 | 2560 个 | 2048 个 | 1792 个 |
Tensor Core | 96 个（第五代） | 64 个 | 56 个 |
CPU | 14 核 Arm Neoverse-V3AE | 12 核 Arm Cortex-A78AE | 8 核 Arm Cortex-A78AE |
CPU 主频 | 最高 2.6 GHz | 最高 2.2 GHz | 最高 2.2 GHz |
内存 | 128GB LPDDR5X | 64GB LPDDR5 | 32GB LPDDR5 |
内存带宽 | 276 GB/s | 204.8 GB/s | 204.8 GB/s |
功耗范围 | 40W ~ 130W | 15W ~ 60W | 15W ~ 40W |
注：NVIDIA Jetson AGX Orin/Thor 模块需单独购买

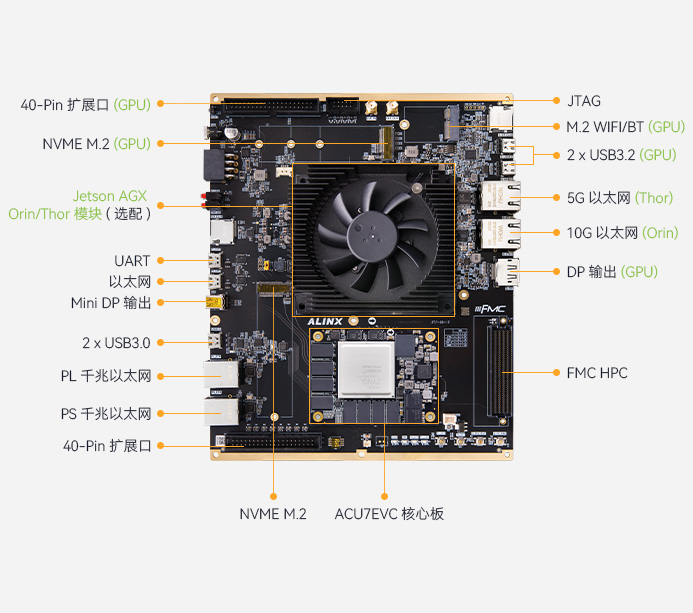

功能接口
·核心板
点击上方图片查看核心板详情>>
·开发板
产品参数
ACU7EVC 核心板参数
FPGA 型号 | XCZU7EV-2FFVC1156I |
应用处理单元 | 四核 ARM Cortex-A53 MPCore |
实时处理单元 | 双核 Arm Cortex-R5F MPCore |
图形处理单元 | Arm Mali-400 MP2 |
逻辑单元 | 504K |
Flip-Flops | 460.8K |
Look-Up Tables | 230.4K |
DSP Slices | 1728 |
视频编解码 | H.264/H.265 编解码器 |
Block RAM | 11Mb |
GTH 收发器 | 16 个，速率 16.3 Gbps |
DDR4 | 8GB（PS 4GB DDR4 + PL 4GB DDR4） |
eMMC Flash | 32GB |
QSPI Flash | 64MB（两片 32MB） |
MPSoC 端外设接口
M.2 接口 | 1 路 PCIEx1 标准的 M.2 接口，用于连接 M.2 的 SSD 固态硬盘，通信速度高达 5Gbps |
DP 输出 | 1 路 mini DisplayPort 输出显示接口，用于视频图像的显示。最高支持 4K@30Hz 或者 1080P@60Hz 输出 |
USB3.0 Type-C | 1 路 USB3.0 OTG 接口，USB 接口类型为 TYPE C。支持 HOST，SLAVE，OTG 三种模式 |
千兆以太网 | PS 端和 PL 端各 1 路千兆以太网接口，用于和电脑或者其它网络设备进行以太网数据交换 |
FMC 扩展口 | 1 个标准的 FMC HPC 的扩展口，可以外接 ALINX 的各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等） |
UART 接口 | 2 路 Uart 转 USB 接口，PS 和 PL 各 1 路，接口类型为 Type-C 接口，用于 FPGA 程序的调试 |
JTAG 接口 | 1 个 10 针 2.54mm 标准的 JTAG 口，用户可以通过 XILINX 下载器对 ZU7EV 系统进行调试和下载 |
Micro SD卡座 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
40PIN 扩展口 | 1 个 2.54mm 标准间距的 40 针的扩展口，用于连接 ALINX 各个模块或者用户自己设计的外面电路 |
LED | MPSOC 侧扩展 4 个用户 LED 指示灯，1个电源指示灯，1 个 DONE 配置指示灯 |
启动配置 | 4 位拨码开关，支持 JTAG/QSPI/SD/eMMC 启动模式 |
AGX Orin/Thor GPU 端外设接口
USB3.2 接口 | 2 路 USB3.2 Type-c 接口，支持 HOST、OTG、SLAVE 三种模式 |
10G 以太网 | 1 路 10G 以太网 RJ45 接口（仅适用 AGX 模块），用于 AGX Orin 和电脑或者其它网络设备行以太网数据交换 |
5G 以太网 | 1 路 5G 以太网 RJ45 接口（仅适用 Thor 模块），用于 Thor 模块和电脑或者其它网络设备行以太网数据交换 |
DP 输出 | 1 路 Display Port 输出显示接口，用于视频图像的显示。最高支持 4K@30Hz 或者 1080P@60Hz 输出 |
Micro SD 卡座 | 1 路 Micro SD 卡座（仅适用 AGX 模块），用于 AGX 系统启动和存储 |
M.2 SSD 接口 | 1 路 M.2 KEY-M（AGX为PCIe x4，Thor为PCIe x2），用于连接 NVMe SSD |
M.2 WIFI/BT 接口 | 1 路 M.2 KEY-E 接口，用于连接 WIFI/BT 模块，单路通信速度高达 5Gbps |
40PIN 扩展 | 1 个 40 针的连接器，用于扩展 AGX Orin/Thor 的 GPIO 或外设接口 |
UART 调试 | 1 路 Type-C 接口，用于 AGX Orin/Thor 程序的调试 |
按键 | 2 个按键（系统复位 + 强制恢复） |
LED | 1 个用户 LED 指示灯 |
电源参数
输入电源,+12V 供电,输入电流,25A 最大电流
发货清单
FPGA 开发板 | 1 块 | 散热风扇 | 1 个 |
Type-C 线 | 1 根 | USB 下载器 | 1 个 |
SD 卡 | 1 个 | 读卡器 | 1 个 |
12V 电源 | 1 个 |
结构尺寸
尺寸大小 | 核心板：80 x 60mm；扩展板：230x190mm |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
计算加速 5G 基站与无线通信
有线通信 网络加速
测试与测量 机器学习与 AI
雷达 仿真与原型设计
