HEA09：ALINX AMD Xilinx Virtex Ultrascale+ XCVU9P + NVIDIA Jetson AGX Orin/Thor FPGA + GPU 异构计算开发板
FPGA型号：XCVU9P-2FLGB2104I
HEA09：ALINX AMD Xilinx Virtex Ultrascale+ XCVU9P + NVIDIA Jetson AGX Orin/Thor FPGA + GPU 异构计算开发板
XCVU9P
产品型号：HEA09 V1.0
产地：上海
价格：￥79999.00
AMD Virtex UltraScale+ × NVIDIA Jetson
FPGA + GPU 异构计算开发平台
数据采集 · 硬件加速 · AI 推理 · 一体化协同
HEA09 是基于 AMD Xilinx Virtex UltraScale+ XCVU9P FPGA 与 NVIDIA Jetson AGX Orin/Thor 模块的高性能异构计算开发平台。平台由 ACVU9 核心板、Jetson 模块及载板构成，FPGA 与 AI 模块之间通过 PCIe Gen3 x8 高速互联，协同满足高速数据交换、复杂算法模型验证、工业实时控制、自主机器人及多模态大模型推理等前沿应用场景的需求。
2586K Logic Cells
6840 DSP Slices
76x 28.21Gbps GTY 收发器
241/275/2070 TOP/s Jetson 模块算力（可选）
20GB DDR4
256MB QSPI Flash
丰富的接口与扩展能力
HEA09 开发板提供了丰富的接口资源，覆盖高速网络、硬件扩展、显示外设与系统调试等多种应用场景
高速网络接口
4x QSFP28 100G 光纤
1x 10G 以太网 / 1x 5G 以太网
1x 千兆以太网
硬件扩展与存储接口
2x FMC+ 高速扩展
1x M.2 SSD
1x M.2 WiFi/BT
显示与外设接口
1x DisplayPort 显示
2x USB 3.2 Type-C
1x 40-PIN 扩展
调试接口
1x JTAG
2x UART
2x SMA
NVIDIA Jetson AGX Orin/Thor
高性能 AI 算力 灵活选配
HEA09 支持灵活选配 NVIDIA Jetson AGX Orin 或 AGX Thor 模块，为系统提供高性能 的 AI 算力，胜任从边缘推理到物理 AI 大模型的各种复杂任务
系列 | Jetson Thor | Jetson AGX Orin | Jetson AGX Orin |
型号 | Jetson T5000（可选） | Jetson AGX Orin 64GB（可选） | Jetson AGX Orin 32GB（可选） |
AI 性能 | 2070 FP4 TFLOPS | 275 TOPS | 241 TOPS |
GPU 架构 | NVIDIA Blackwell 架构 | NVIDIA Ampere 架构 | NVIDIA Ampere 架构 |
GPU 核心 | 2560 个 | 2048 个 | 1792 个 |
Tensor Core | 96 个（第五代） | 64 个 | 56 个 |
CPU | 14 核 Arm Neoverse-V3AE | 12 核 Arm Cortex-A78AE | 8 核 Arm Cortex-A78AE |
CPU 主频 | 最高 2.6 GHz | 最高 2.2 GHz | 最高 2.2 GHz |
内存 | 128GB LPDDR5X | 64GB LPDDR5 | 32GB LPDDR5 |
内存带宽 | 276 GB/s | 204.8 GB/s | 204.8 GB/s |
功耗范围 | 40W ~ 130W | 15W ~ 60W | 15W ~ 40W |
注：NVIDIA Jetson AGX Orin/Thor 模块需单独购买

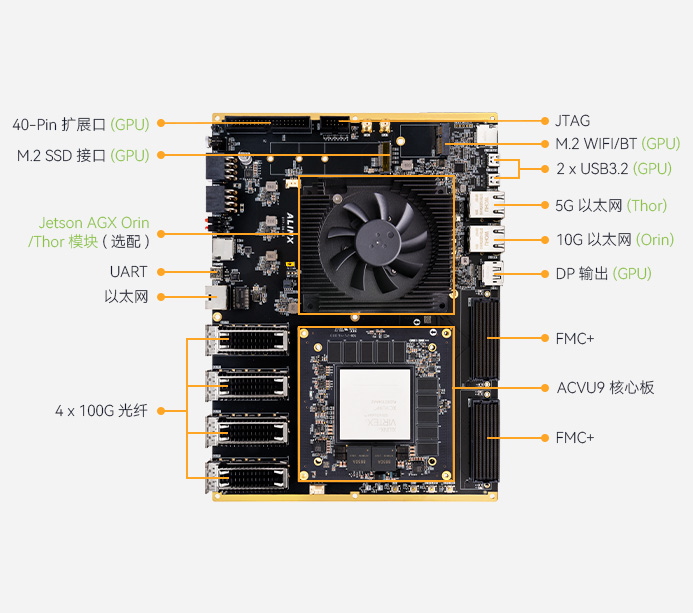

功能接口
·核心板
点击上方图片查看核心板详情>>

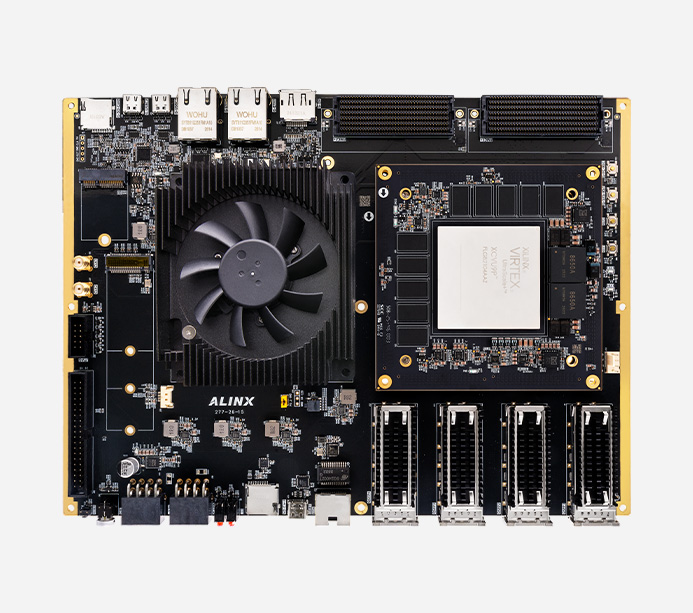

·开发板
产品参数
ACVU9 核心板参数
FPGA 型号 | XCVU9P-2FLGB2104I |
工作温度 | 工业级，-40°C ~ 85°C，速度等级-2 |
内存 | 20GB DDR4 |
QSPI Flash | 256MB |
System Logic Cells | 2586K |
Flip-Flops | 2364K |
Look-Up Tables | 1182K |
DSP Slices | 6840 |
Total Block RAM | 75.9Mb |
UltraRAM | 270Mb |
Peak INT8 DSP (TOP/s) | 21.3 |
PCI Express | PCIe Gen 3 x16 |
150G Interlaken | 9 |
100G 以太网 MAC/PCS | 9 |
GTY 28.21Gbps | 76 |
HP I/O | 377 |
Virtex UltraScale+ FPGA 端外设接口
QSFP28 接口 | 4 个 QSFP28接口，每个 4 通道共 16 通道，连接到 FPGA 的 GTY 收发器，单通道通信速率可高达 25Gbps |
FMC+ 接口 | 2 个标准 FMC+ 接口，可以外接 ALINX 各种 FMC+ 和 FMC 模块 （HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等） |
千兆以太网 | 1 路千兆以太网接口，用于和电脑或者其它网络设备进行以太网数据交换 |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
UART 接口 | 1 路 UART 接口，调试接口类型为 Type-c 接口，用于 FPGA 程序的调试 |
JTAG 接口 | 1 路 JTAG 接口，10 针 2.54mm 标准的 JTAG 口，用户可以通过 XILINX 下载器对 ACVU9 进行调试和下载 |
LED 灯 | 1 个用户 LED 指示灯，内置 1 个 DONE 灯和 1 个用户灯 |
按键 | 3 个按键（1 个侧卧按键用于系统/电源复位，2 个内部自定义按键） |
AGX Orin/Thor GPU 端外设接口
USB3.2 接口 | 2 路 USB3.2 Type-c 接口，支持 HOST、OTG、SLAVE 三种模式 |
万兆以太网接口 | 1 路 10G 以太网 RJ45 接口（仅适用 AGX 模块），用于 AGX Orin 和电脑或者其它网络设备行以太网数据交换 |
5G以太网接口 | 1 路 5G 以太网 RJ45 接口（仅适用 Thor 模块），用于 Thor 模块和电脑或者其它网络设备行以太网数据交换 |
DP 输出接口 | 1 路 Display Port 输出显示接口，用于视频图像的显示。最高支持 4K@30Hz 或者 1080P@60Hz 输出 |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于存储 AGX Orin/Thor 的操作系统镜像和文件系统 |
M.2 SSD 接口 | 1 路 M.2 KEY-M 接口，用于连接 SSD NVME 固态硬盘，单路通信速度高达 5Gbps |
M.2 WIFI/BT 接口 | 1 路 M.2 KEY-E 接口，用于连接 WIFI/BT 模块，单路通信速度高达 5Gbps |
40PIN 扩展接口 | 1 个 40 针的连接器，用于扩展 AGX Orin/Thor 的 GPIO 或外设接口 |
调试接口 | 1 路 2.54mm 3PIN 调试接口，用于 AGX Orin/Thor 程序的调试 |
按键 | 2 个按键，1 个系统复位按键和 1 个恢复按键 |
LED 灯 | 1 个用户 LED 指示灯 |
电源参数
输入电源 | +12V 供电 | 输入电流 | 25A 最大电流 |
发货清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 个 |
Mini USB 线 | 1 根 | 散热风扇 | 1 个 |
12V 电源 | 1 个 | SD 卡 | 1 个 |
结构尺寸
尺寸大小 | 核心板：106x106mm；扩展板：271x200mm |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
计算加速 5G 基站与无线通信
有线通信 网络加速
测试与测量 机器学习与 AI
雷达 仿真与原型设计
