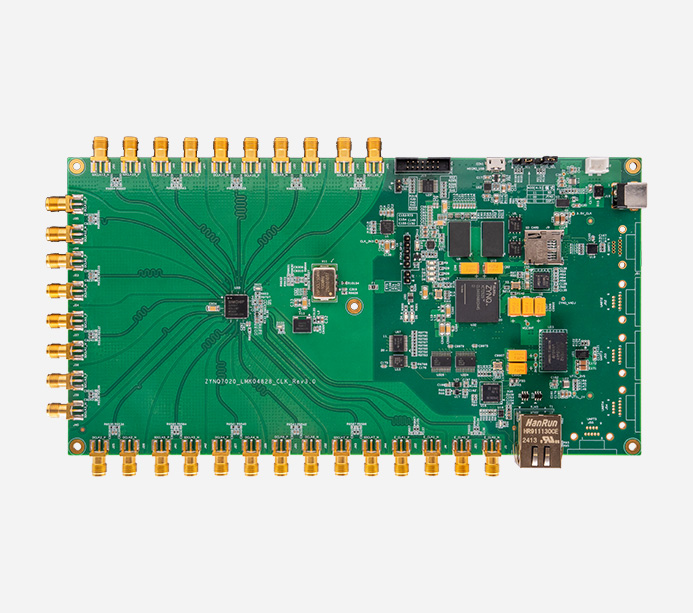

AXW104：Xilinx Zynq 7000 Soc XC7Z020 LMK04828 工业级时钟同步板卡14对差分时钟输出
FPGA芯片：XC7Z020-2CLG400I
AXW104：Xilinx Zynq 7000 Soc XC7Z020 LMK04828 工业级时钟同步板卡14对差分时钟输出
XC7Z020
产品型号：AXW104
价格：￥25000.00
垂直行业解决方案板卡
Xilinx Zynq XC7Z020 + TI LMK04828
高性能、高集成度时钟同步板卡
AXW104 采用 Xilinx Zynq-7000 XC7Z020 (ARM Cortex-A9 + FPGA) 与 TI LMK04828 双 PLL 时钟发生器， 提供多达 14 路差分时钟输出（最高 3GHz），RMS抖动低至 88fs，支持 JESD204B 子类1 确定性延迟。 专为 5G 基站、相控阵雷达、卫星通信、高端仪器等需要多通道精密时钟同步的系统而设计
XC7Z020 Zynq SoC 芯片
85K Logic Cells
14 差分时钟输出
3 GHz 最高输出频率
≤88 fs RMS 抖动(12kHz-20MHz)
2 GB PS DDR3 (32-bit)

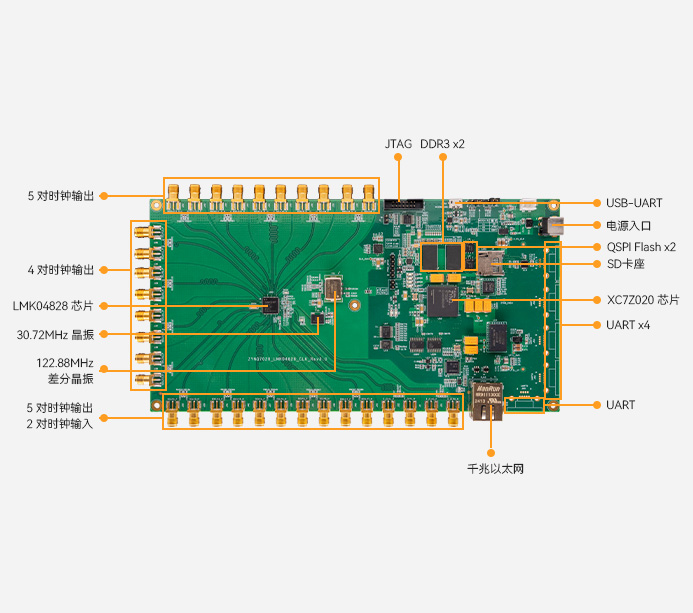

功能接口
产品参数
FPGA 主要参数
FPGA 芯片 | XC7Z020-2CLG400I |
内核 CPU | 双核 ARM Cortex-A9 (最大 766MHz) |
速度等级 | -2 |
温度等级 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells) | 85K |
查找表 (LUTs) | 53200 |
DSP Slices | 220 |
Block RAM | 4.9 Mb |
Flip-Flops | 106400 |
时钟与同步特性
时钟发生器 | TI LMK04828 (双PLL，超低抖动) |
差分输出通道 | 14 路 (SMA-KHDC3 高性能连接器) |
输出频率范围 | 0.1 Hz 至 3 GHz (可编程) |
RMS抖动(12kHz-20MHz) | ≤ 88 fs (典型值) |
JESD204B 支持 | 子类 1 ，SYSREF 生成，器件时钟 |
参考晶振 | 122.88MHz 差分晶振 (OSCIN) + 30.72MHz TCXO |
多板同步 | 支持外部参考输入/输出，级联相参 |
内存和接口
DDR3 内存 | PS 端 2 片 1GB DDR3 共 2GB，32bit 总线 |
QSPI Flash | 2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储 |
SD 卡座 | Micro SD，支持 SDIO 模式，用于Linux启动 |
以太网 | PS端1 路千兆以太网接口，为用户提供网络通信服务 |
UART | PL端 5 路 Uart 接口，可通过 J30J 连接器与用户通信，可将信号连接到其他定制板 |
USB UART | PS端 1 路 USB-UART 接口，可用于串口调试与数据通信 |
JTAG | 14 针 JTAG 口，用于 FPGA 程序的下载和调试 |
GPIO | PL 扩展 4 个 GPIO 接口 |
LED | PL 端扩展 4x LED 灯 |
电源参数
供电 | 12V 供电输入 |
包装清单
时钟同步板卡 | 1台 | SD 卡 | 1个 |
电源适配器 | 1个 | 电源线 | 1条 |
结构尺寸
尺寸大小 | 230mm × 120.1mm |
结构尺寸图
应用领域
基于 Zynq + LMK04828 的时钟同步板为高要求射频与数字系统提供纯净时钟源，加速产品原型向量产转化
卫星通信 5G通信与无线基础设施
测试与测量仪器 相控阵雷达
