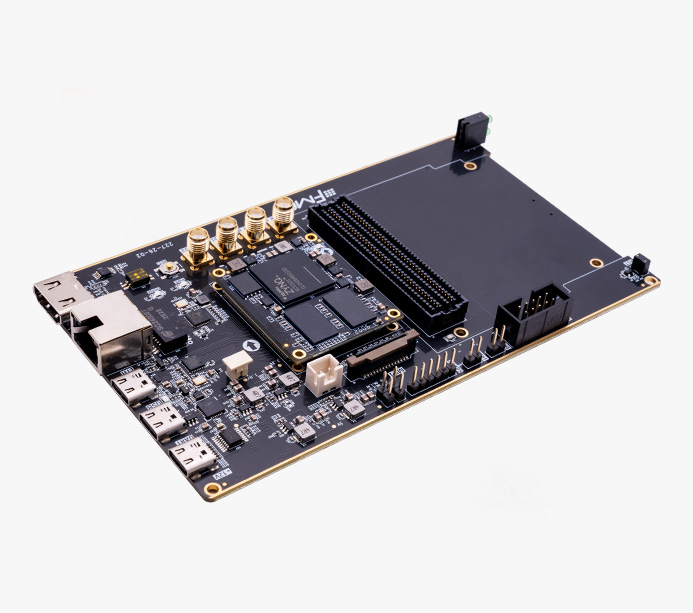

DZ2：AMD Xilinx Zynq7000 XC7Z020 FPGA开发板 ARM PYNQ
FPGA型号：XC7Z020-2CLG400I
DZ2：AMD Xilinx Zynq7000 XC7Z020 FPGA开发板 ARM PYNQ
XC7Z020
产品型号：DZ2 V1.0
产地：上海
价格：￥2699.00
AMD Zynq 7000 SoC XC7Z020
ARM + FPGA 异构开发平台
视频传输 | 边缘计算 | 工业控制 | 算法加速
DZ2 开发板采用核心板 + 底板的模块化设计，核心板集成 XC7Z020 SoC、1GB DDR3 高速内存与 32MB QSPI FLASH，构成完整的最小系统。底板扩展了丰富的工业与多媒体接口，满足从前期验证到工程部署的全流程需求。
ZYNQ 芯片将双核 ARM Cortex-A9 处理系统（PS）与 Artix-7 FPGA 可编程逻辑（PL）集成于一颗芯片，通过 AXI 高速总线实现 ARM + FPGA 异构协同，兼具实时控制与并行加速双重优势。
处理器系统 (PS)
双核 ARM Cortex-A9
可编程逻辑 (PL)
85K 逻辑单元 / 220 DSP
内存
1GB DDR3
存储
32MB QSPI FLASH
丰富的接口与扩展能力
丰富的外设接口，覆盖工业、视频、通信与调试全场景
视频与图像
HDMI 输出 / MIPI
高速网络与通信
千兆以太网 / USB 2.0 OTG
工业通信与控制
CAN 总线 x2 / RS-485 总线 x2
调试与扩展
JTAG / UART / FMC LPC / SD 卡槽
高性能 FMC LPC 接口
高速传输和低时延 ▪ 降低系统开销和成本 ▪ 简化设计和重复使用
DZ2 开发板配备1路标准 FMC LPC 扩展接口， 遵循 VITA 57.1 标准，提供丰富的高速信号传输通路，包括 34 对用户差分 I/O、2对差分参考时钟、板载 I2C 总线及控制信号等，可灵活适配各类标准 FMC 子卡（如 HDMI 输入输出模块、双目摄像头模块、高速 AD 模块等）， 满足用户多样化的功能扩展需求。

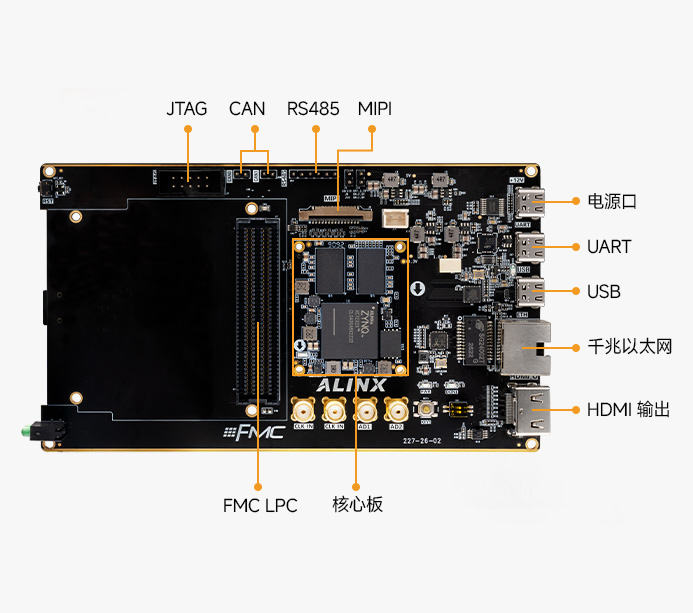

功能接口
·核心板
点击上方图片查看核心板详情>>

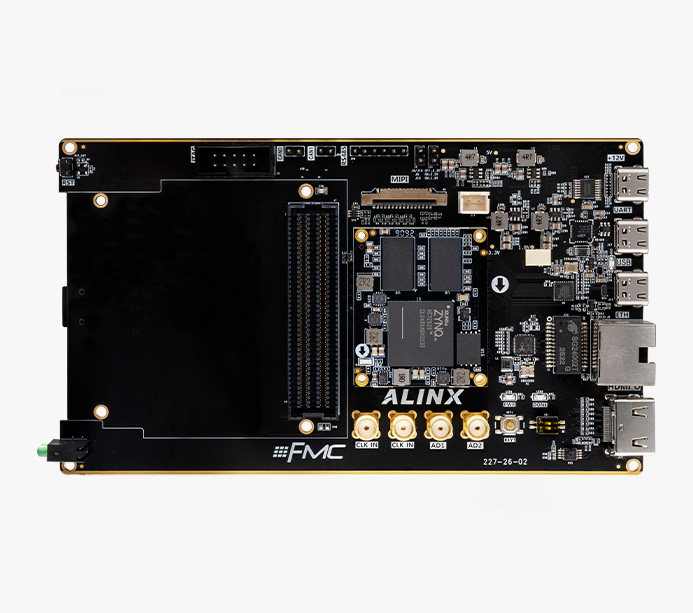

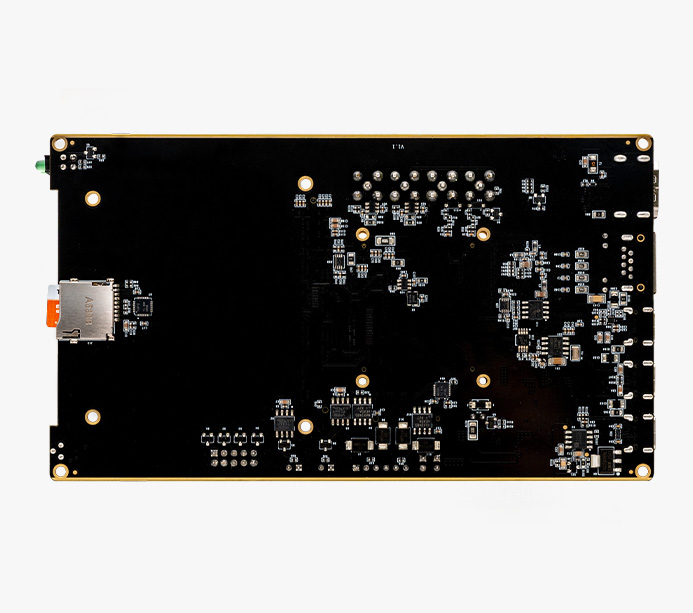

·开发板
产品参数
AC7Z020 核心板参数
FPGA 型号 | XC7Z020-2CLG400I |
工作温度 | 工业级，-40°C ~ 85°C |
内存 | 2x 512MB DDR3，32bit |
QSPI Flash | 32MB QSPI Flash |
应用处理单元 | 双核 ARM Cortex‑A9 |
Logic Cells | 85K |
Flip-Flops | 106400 |
CLB LUTs | 53200 |
DSP Slices | 220 |
Block RAM | 4.9Mb |
外设 | 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO |
DMA 外设 | 2x USB 2.0 (OTG), 2x Tri-mode Gigabit Ethernet, 2x SD/SDIO |
接口和功能
HDMI 输出 | 1 路 HDMI 视频图像输出接口，支持 1080P@60Hz |
FMC 扩展 | 1 路 FMC LPC 接口，36 对差分信号，可连接各种 FMC LPC子卡 |
MIPI 摄像头 | 1 路 MIPI 摄像头接口，可连接 ALINX OV5640摄像头模块 |
千兆以太网 | 1 路千兆以太网接口，用于和电脑及其它网络设备进行数据交换 |
USB 2.0 | 1 路 USB 2.0 OTG type-C 接口，用于连接鼠标、键盘和 U 盘等 USB 外设 |
USB Uart | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
CAN 总线 | 2 路 CAN 总线接口，为用户 CAN 通信服务 |
RS485 总线 | 2 路 RS485 总线接口，用于设备数据通信与控制 |
JTAG | 1 个 JTAG 接口，对系统进行调试和下载 |
SD 卡座 | 1 个 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
实时时钟 | 1 路 RTC 实时时钟， DS1338 芯片，支持日历及掉电保持 |
AD 模拟输入 | 4 路 AD 输入接口，2 路外部模拟采集，2 路板载电源电压电流监测 |
温度传感器 | 板载 LM75 温度传感器，用于检测板子周围环境的温度 |
用户 LED | 2 个用户 LED |
按键 | 1 个按键 |
电源参数
供电 | +12V 电压输入 |
包装清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 套 |
读卡器 | 1 个 | 亚克力保护板 | 1 个 |
TF 卡 | 1 个 | USB Type-C 线 | 2 根 |
12V 电源 | 1 个 |
结构尺寸
尺寸大小 | 核心板：42 x 35mm；扩展版：155 x 90mm |
叠层数量 | 核心板采用 12 层 PCB 设计，扩展版采用 10 层 PCB 板设计 |
核心板结构尺寸图
开发板结构尺寸图
应用领域
辅助驾驶 ADAS 安防监控
工业自动化、机器视觉 视频音频采集处理
仪器仪表与测试测量 医疗设备
智能电网与能源电力 数据中心与边缘计算
