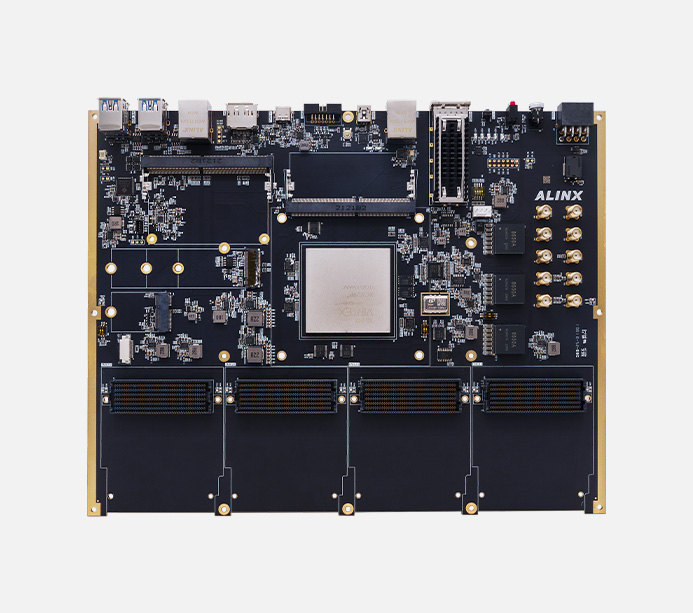

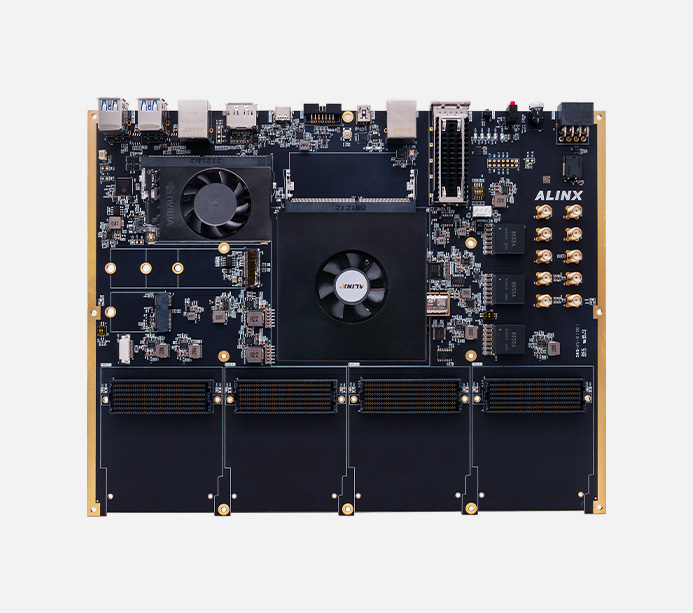

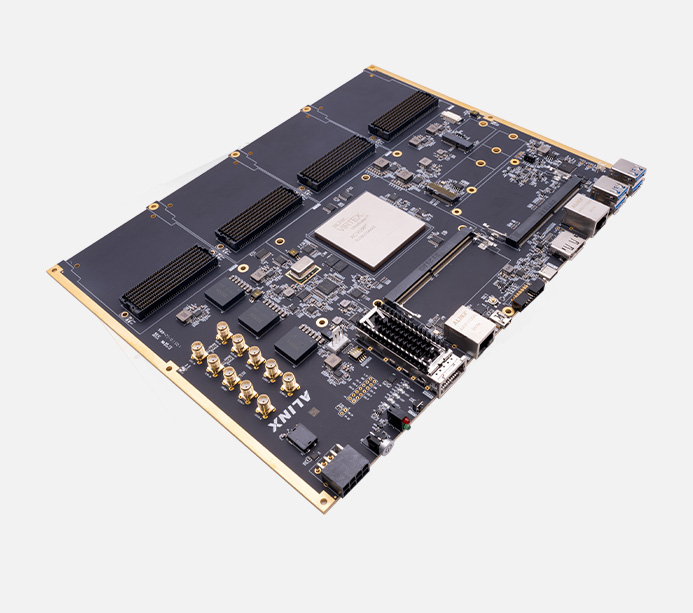

AXVU9F :ALINX AMD Virtex UltraScale+ XCVU9P + NVIDIA Jetson Orin NX 超高端开发板 GPU异构 FMC+

AXVU9F :ALINX AMD Virtex UltraScale+ XCVU9P + NVIDIA Jetson Orin NX 超高端开发板 GPU异构 FMC+

FPGA 型号:XCVU9P-3FLGB2104I


规格参数

AXVU9F :ALINX AMD Virtex UltraScale+ XCVU9P + NVIDIA Jetson Orin NX 超高端开发板 GPU异构 FMC+

XCVU9P



  • 产品型号:AXVU9F V1.0

  • 产地:上海


  • 价格:¥79999.00



AMD Virtex UltraScale+ VU9P 与 NVIDIA Jetson Orin NX

超高端 GPU 异构加速 FPGA 开发平台



  • ·2,586K  Logic Cells

  • ·6840  DSP Slices

  • ·117 /157 TOPS AI 算力  支持 Jetson      Orin NX 8GB / 16GB 模块

  • ·76 路 GTY 收发器  最高 28.21Gb/s

  • ·PCIe 3.0 x4  高速互联

  • ·256MB  QSPI Flash




    高密度扩展接口与全协议互联能力



    板载 4 个FMC+ 扩展接口、100G QSFP28 光纤接口、多路千兆以太网、USB 3.0、M.2 SSD 以及DP 显示等丰富外设,充分满足高速数据交换、视频处理、AI加速、工业控制等高端应用对高带宽与灵活扩展的需求。



    • ·4x FMC+  扩展接口

    • ·100G 光纤  QSFP28 接口

    • ·10 路 SMA  差分接口

    • ·支持最高 32GB  DDR4 SODIMM 插槽







    FPGA + GPU 异架构

    NVIDIA Jetson Orin NX 8G/16G GPU 模组(模组需单独购买)



    AXVU9F 开发板兼容 NVIDIA Jetson Orin NX 8GB 和 16GB 两种 GPU 模组,模组需单独购买。两种模组均基于NVIDIA Ampere架构GPU,配备1024个CUDA核心和32个Tensor核心,通过PCIe 3.0 x4与FPGA互联,形成FPGA+GPU异构计算平台



    • ·117 /157 TOPS  Jetson Orin NX 8GB / 16GB 模块

    • ·765/918MHz  GPU 最大频率

    • ·6/8 核       Arm Cortex-A78AE

    • ·2GHz  CPU 最大频率





    4 路 FMC+ 扩展口



    AXVU9F 带有 4 路 FMC+ 扩展口,提供了 384 个 I/O 数量和 68 对 28.21G 的高速 GTY 收发器,可以外接 ALINX 的各种 FMC+ 和 FMC 模块(HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)



    连接器

    IO 数

    GTY 收发信号

    FMC1+

    引出   LA+HA 共 120 个 IO

    20   对 28.21G 的高速收发器

    FMC2+

    引出   LA+HA 共 120 个 IO

    16   对 28.21G 的高速收发器

    FMC3+

    引出   LA 共 72 个 IO

    16   对 28.21G 的高速收发器

    FMC4+

    引出   LA 共 72 个 IO

    16   对 28.21G 的高速收发器





    FMC+ 高性能扩展

    模块化灵活配置



    FMC 接口是一种高度灵活的存储和信号扩展解决方案,主要用于将高带宽的存储器、视频、通信、射频、DSP、数字信号处理、车载、摄像头及其他 IP 核与 AMD 的 FPGA 连接。





    功能接口



    ·开发板





    产品参数



    FPGA 系统

    FPGA 型号

    XCVU9P-3FLGB2104I

    Logic Cells

    2586K

    触发器 (FF)

    2364K

    LUTs

    1182K

    UltraRAM

    270Mb

    Block RAM

    75.9Mb

    DSP slice

    6840

    CMTs

    30

    GTY

    76x 32.75Gbps

    PCIe Gen3 x16

    6

    速度等级

    -3

    温度等级

    工业级

    DDR4 接口

    1 个 260 脚的 DDR4 SODIMM 内存条插槽,数据位宽 72 位, 支持容量高达 32GB

    QSPI FLASH

    2 片 128MB 的 QSPI FLASH 存储芯片,可以存储 FPGA 的配置 Bin 文件以及其它的用户数据文件

    时钟配置

    2 个 200MHz 差分晶振,可为 SODIMM 控制器及 FPGA 逻辑提供参考时钟

    1 个高精度低抖动恒温的可编程多路时钟源,时钟通道数为 14 路, 可为高速收发器 GTY 各路提供参考时钟,满足收发器的时钟要求

    PCIe 互连接口

    1 个与 Jetson Orin   NX 8GB 的 GPU 模块通信接口,支持 PCIe   Gen3.0 协议,采用 PCIEx4lane 互联模式进行数据通信

    FMC+ 接口

    4 路 FMC+ 扩展口,可以外接 ALINX 的各种 FMC+ 和   FMC 模块 (HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

    USB 转串口

    1 个 Uart 转 USB 接口,用于系统调试

    千兆以太网

    支持 10/100/1000 Mbps 网络传输速率,通过 RGMII 接口跟 FPGA 进行数据通信

    光纤接口

    1 个 100G QSFP28 光纤接口,传输数据速率为 100Gbps

    IO 扩展口

    1 个 14PIN 的 2.54 间距的 IO 扩展接口,引出 6 路 IO 信号

    SMA 接口

    10 路 SMA 接口,4 路验证时钟芯片输入输出信号;4 路连接到 FPGA 的 HPIO 管脚上,可用于差分信号的输入与输出验证;2 路触发信号输入输出

    按键和 LED 灯

    8 个发光二极管 LED,1个电源指示灯; 1 个配置完成指示灯, 2 个串口通信指示灯, 4 个用户LED灯。1 个用户按键

    JTAG 调试口

    1 个 14PIN 的 JTAG 接口,用于下载 FPGA 程序或者固化程序到 FLASH



    NVIDIA Jetson Orin NX 系统



    型号

    Jetson Orin NX 8GB(需单独购买)

    Jetson Orin NX 16GB(需单独购买)

    AI 性能

    117 TOPS

    157 TOPS

    GPU

    搭载 32 个 Tensor   Core 的 1024 核 NVIDIA Ampere 架构 GPU

    GPU 最大频率

    765 MHz

    918 MHz

    CPU

    6 核 Arm   Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3

    8 核 Arm   Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3

    CPU 最大频率

    2 GHz

    2 GHz

    DL 加速器

    1x NVDLA v2

    2x NVDLA v2

    DLA 最大频率

    614 MHz

    614 MHz

    视觉加速器

    1x PVA v2

    1x PVA v2

    显存

    8GB 128 位 LPDDR5   102.4GB/s

    16GB 128 位 LPDDR5   102.4GB/s

    视频编码

    1x 4K60 (H.265); 3x 4K30 (H.265 6x   1080p60 (H.265); 12x 1080p30 (H.265)

    视频解码

    1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30   (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)

    功率

    10 瓦 - 20 瓦

    10 瓦 - 25 瓦

    M.2 SSD 接口

    1 个 PCIE (x2)   Gen4 标准的 M.2 接口,用于连接 NVME 的 SSD 固态硬盘,ORIN 的数据和系统文件存储于 SSD 里

    M.2 WIFI/BT

    M.2 KEY-E 的连接器,预留用于连接器 WIFI/BT 模块,接口包含 PCIEx1,USB2.0,UART,I2S 和 I2C 等信号

    DP 显示接口

    支持 DP 视频输出,开发板 1 路 DisplayPort 输出显示接口跟 Jetson Orin NX 模块连接,用于视频图像的显示。   接口支持 VESA DisplayPort V1.2 和 eDP   V1.4 输出标准

    USB3.0 接口

    4 个 USB3.0 Type A   接口,支持 HOST 工作模式,

    1 个 USB3.0 Type C   接口,支持 HOST、SLAVE、OTG 工作模式

    千兆以太网

    1 路千兆以太网接口,模块输出的   MDI 信号直接连接到 RJ45 连接器



    电源参数



    输入电压

    +12V 电压输入

    供电

    12V/15A 供电

    输入电流

    15A 最大电流





    包装清单



    FPGA 开发板

    1 块

    USB 下载器

    1 个

    Mini USB 线

    1 根

    散热风扇

    1 个

    12V 电源

    1 个

    16G 内存条

    1 个

    SMA 线

    4 个

    SMA 弯头

    6 个



    结构尺寸



    尺寸大小

    295mm x 230mm

    叠层数量

    开发板 20 层 PCB 设计,预留独立电源层和 GND 层



    扩展板结构尺寸图



    应用领域



    适用于半导体检测、工业和制造业、医疗内窥镜和手术机器人、机器人开发、智慧城市、 安防等多领域解决方案





           智能车载                                                                                       人工智能



                 医疗器械                                                                      航空航天、网络通信



                 工业智造                                                                         城市电力交通



              半导体、芯片                                                                                计算加速
