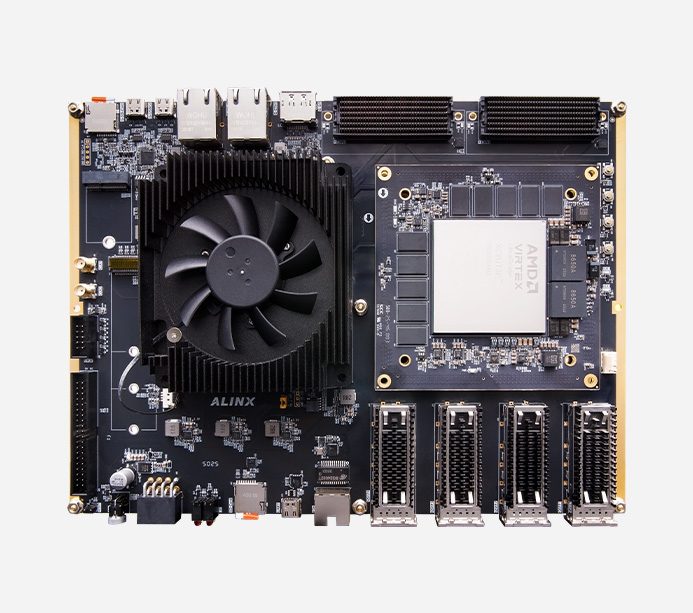

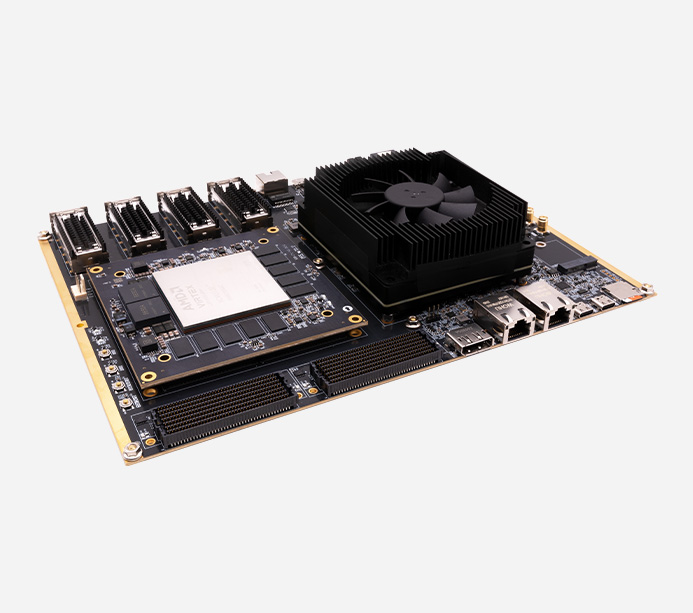

HEA13：AMD Virtex Ultrascale+ XCVU13P + NVIDIA Jetson AGX ORIN/THOR 异构计算 FPGA + GPU 开发板
FPGA 型号：XCVU13P-2FHGB2104I
HEA13：AMD Virtex Ultrascale+ XCVU13P + NVIDIA Jetson AGX ORIN/THOR 异构计算 FPGA + GPU 开发板
XCVU13P
产品型号：HEA13 V1.0
产地：上海
价格：￥100000.00
AMD Virtex UltraScale+ FPGA + NVIDIA Jetson AGX Orin/Thor 异构计算 FPGA + GPU 开发板
数据采集 · 硬件加速 · AI 推理 · 一体化协同
HEA13 是一款面向高性能边缘计算、AI 推理与高速数据加速的专业级开发平台，支持 AMD Xilinx Virtex UltraScale+ FPGA 的灵活可编程能力与 NVIDIA Jetson AGX Orin/Thor 模块的顶级 AI 算力，通过 PCIe Gen3 x8 高速互联，满足复杂算法验证、工业控制、机器人与多模态大模型等场景需求
·3,780K Logic Cells
·12,288 DSP Slices
·76x 28.21Gbps GTY 收发器
·241/275/2070 TOP/s AI TOPS
·20GB DDR4
·256MB QSPI Flash
PCIe Gen3 x8 高速互联通道
在 HEA13 开发板上，AMD Virtex UltraScale+ FPGA 与 NVIDIA Jetson AGX Orin/Thor 模块通过 PCIe Gen3 x8 直连， 实现 64 Gbps 双向带宽、微秒级延迟的数据交换，让前端硬件加速与后端 AI 推理无缝融合。
专业级 AI 算力
HEA13 平台最高支持 NVIDIA 新一代 Jetson Thor 128G 模块（AI 算力高达 2070 FP4 TFLOPS），为自主机器、物理 AI 及大语言模型提供澎湃算力。结合 FPGA 前端实时预处理，构建端到端低延迟智能系统。
·2070 TFLOPS
FP4 稀疏算力 | 适合多模态大模型、物理 AI、复杂 AI 推理任务
功能接口
·核心板
点击上方图片查看核心板详情>>
·开发板
产品参数
ACVU13 核心板参数
FPGA 型号 | XCVU13P-2FHGB2104I |
工作温度 | 工业级，-40°C ~ 85°C |
内存 | 20GB DDR4 |
QSPI Flash | 256MB |
System Logic Cells | 3780K |
Flip-Flops | 3456K |
Look-Up Tables | 1728K |
Max. Dist.RAM | 48.3Mb |
Total Block RAM | 94.5Mb |
UltraRAM | 360.0Mb |
DSP Slices | 12288 |
Peak INT8 DSP (TOP/s) | 38.3 |
PCI Express | PCIe Gen 3 x16 |
150G Interlaken | 8 |
100G 以太网 MAC/PCS | 12 |
GTY 28.21Gbps | 76 |
HP I/O | 377 |
Virtex UltraScale+ FPGA 端外设接口
QSFP28 接口 | 4 个 QSFP28接口：每个4通道共16通道，连接到FPGA的GTY收发器，单通道通信速率可高达25Gbps |
FMC+ 接口 | 2 个标准 FMC+ 接口，可以外接 ALINX 各种 FMC+ 和 FMC 模块 （HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等） |
千兆以太网 | 1 路千兆以太网接口，用于和电脑或者其它网络设备行以太网数据交换 |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
UART 接口 | 1 路 UART 接口，调试接口类型为TYPE-C接口，用于FPGA程序的调试 |
JTAG 接口 | 1 路 JTAG 接口，10 针 2.54mm 标准的 JTAG 口，用户可以通过 XILINX 下载器对 ACVU13 进行调试和下载 |
LED 灯 | 1 个用户 LED 指示灯，内置 1 个 DONE 灯和1 个用户灯 |
按键 | 2 个按键，分别用于系统复位和电源上电，内层放置 2 个自定义按键 |
Jetson GPU 系统可选模块
Jetson AGX Orin 32GB模块 | 241 TOPS (INT8) AI 算力，32GB LPDDR5（需要额外购买） |
Jetson AGX Orin 64GB模块 | 275 TOPS (INT8) AI 算力，64GB LPDDR5 （需要额外购买） |
Jetson Thor Jetson T5000 模组 | 2070 FP4 TFLOPS 128GB LPDDR5x（需要额外购买） |
AGX ORIN/THOR GPU 端外设接口
USB3.2 接口 | 2 路 USB3.2 Type-c 接口，支持 HOST、OTG、SLAVE 三种模式 |
万兆以太网接口 | 1 路 10G 以太网 RJ45 接口（仅适用 AGX 模块），用于 ORIN AGX 和电脑或者其它网络设备行以太网数据交换 |
5G以太网接口 | 1 路 5G 以太网 RJ45 接口（仅适用 THOR 模块），用于 ORIN THOR 模块和电脑或者其 它网络设备行以太网数据交换 |
DP 输出接口 | 1 路标准的 Display Port 输出显示接口，用于视频图像的显示。最高支持 4K@30Hz 或者1080P@60Hz 输出 |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于存储 AGX ORIN/THOR 的操作系统镜像和文件系统 |
M.2 SSD 接口 | 1 路 M.2 KEY-M 接口，用于连接 SSD NVME 固态硬盘，单路通信速度高达 5Gbps |
M.2 WIFI/BT 接口 | 1 路 M.2 KEY-E 接口，用于连接 WIFI/BT 模块，单路通信速度高达 5Gbps |
40PIN 扩展接口 | 1 个 40 针的连接器，用于扩展 AGX/THOR 的 GPIO 或外设接口 |
调试接口 | 1 路 2.54mm 3PIN 调试接口，用于 AGX ORIN/THOR 程序的调试 |
按键 | 2 个按键，分别为系统复位按键 SYS_RESET 和恢复按键 FORCE_RECOVERY |
LED 灯 | 1 个用户 LED 指示灯 |
电源参数
输入电源 | +12V 供电 | 输入电流 | 25A 最大电流 |
HEA13 发货清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 个 |
Mini USB 线 | 1 根 | 散热风扇 | 1 个 |
12V 电源 | 1 个 | SD 卡 | 1 个 |
结构尺寸
尺寸大小 | 核心板：106x106mm；扩展板：271x200mm |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
计算加速 5G 基站与无线通信
有线通信 网络加速
测试与测量 机器学习与 AI
雷达 仿真与原型设计
