AXVM2152：AMD Versal Prime XCVM2152 FPGA开发板

AXVM2152：AMD Versal Prime XCVM2152 FPGA开发板
FPGA 型号：XCVM2152-NFVM1369-2MP

规格参数

AXVM2152：AMD Versal Prime XCVM2152 FPGA开发板

XCVM2152

产品型号：AXVM2152

AMD Versal Prime 系列 AXVM2152 开发平台

异构计算能力 · 高速互联· 灵活扩展 · 板载存储

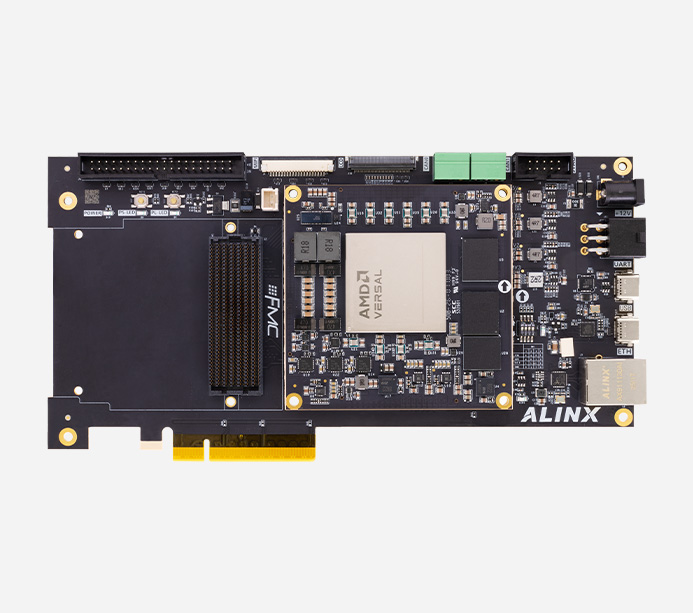

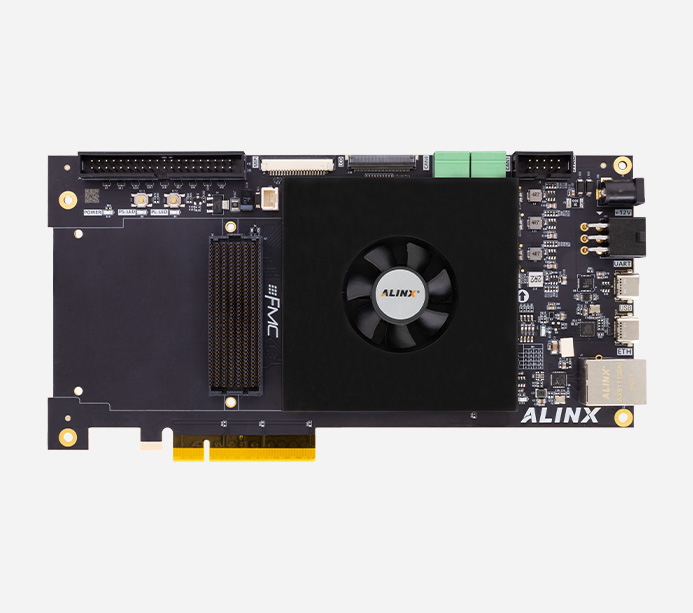

AXVM2152 开发平台采用核心板加底板的结构设计，核心板基于 AMD Versal™ Prime 系列 XCVM2152 自适应 SoC，集成 757K 逻辑单元与双核 Arm® Cortex®-A72 处理器。核心板上板载 4GB LPDDR5 内存、128MB QSPI FLASH 及 32GB eMMC 存储，为系统提供紧凑且稳定的核心资源；底板则引出丰富的扩展接口，包括 PCIe Gen4.0 x8 或 Gen5.0 x4 主机接口、FMC+ 扩展口、MIPI 摄像头接口、40 针 FPC 显示屏接口、千兆以太网、USB 2.0 host、CAN 通信接口及 TF 卡槽等，便于用户灵活适配各类外设与应用场景。该平台配套完整的开发工具链与参考设计，适用于嵌入式视觉、工业控制、边缘计算等领域的快速原型验证与产品开发。

功能接口

·核心板

·开发板

核心板参数

FPGA 型号	XCVM2152-NFVM1369-2MP
应用处理单元	双核 Arm® Cortex A72
实时处理单元	双核 Arm Cortex R5F
系统逻辑单元	757K
DSP 引擎	1704
LUT	346112
内存	4GB LPDDR5 SDRAM
闪存	128MB QSPI FLASH
板载存储	32GB eMMC
GTYP 收发器	8
GTM 收发器 (58G (112G))	8 (4)
PCI Express	2 x Gen5x4
100G 多速率以太网 MAC	2
600G 以太网 MAC	1
400G 高速加密	1

功能和接口

FMC+ 接口	1 路 FMC+ 接口，引出 LA、HA、HB 和 8 对 GTM 收发器
PCIe 接口	PCIe ×8 插槽，可支持 PCIe Gen4.0 x8 或 Gen5.0 x4
摄像头接口	1 路 MIPI 摄像头接口，4 个 LANE 的数据和 1 对时钟，可外接 ALINX 的 MIPI 摄像头模块 AN5020
40PIN FPC 接口	1 路 40PIN FPC 接口，可外接 ALINX 的 7 寸屏 AN7000
千兆以太网	1 路 PS 端千兆以太网接口
UART 接口	1 路 PS 端 USB UART 接口
USB 接口	1 路 USB2.0 host 接口，外接 U 盘、键盘、鼠标等设备
通信接口	2 路 CAN 通信接口
40PIN 拓展口	1 路 40PIN 拓展口
JTAG 接口	1 路 JTAG 接口
TF 卡槽	1 路 TF 卡槽（支持 SD3.0 协议）

应用领域

存储加速 5G xHaul
