ACW67：AMD Zynq UltraScale+ RFSoC XCZU67DR FPGA核心板 软件无线电射频 卫星雷达 数字信号处理

XCZU67DR

• 产品型号：ACW67

• 价格：￥60000.00

垂直行业解决方案板卡

Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR 高性能射频无线电处理平台

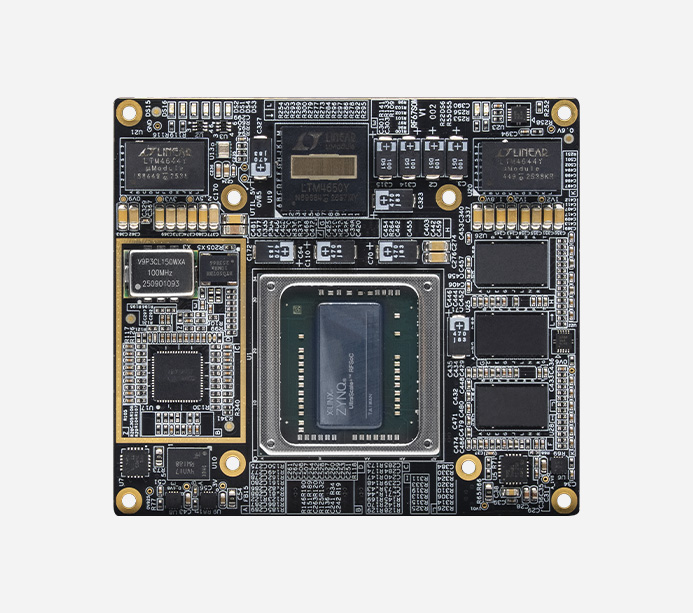

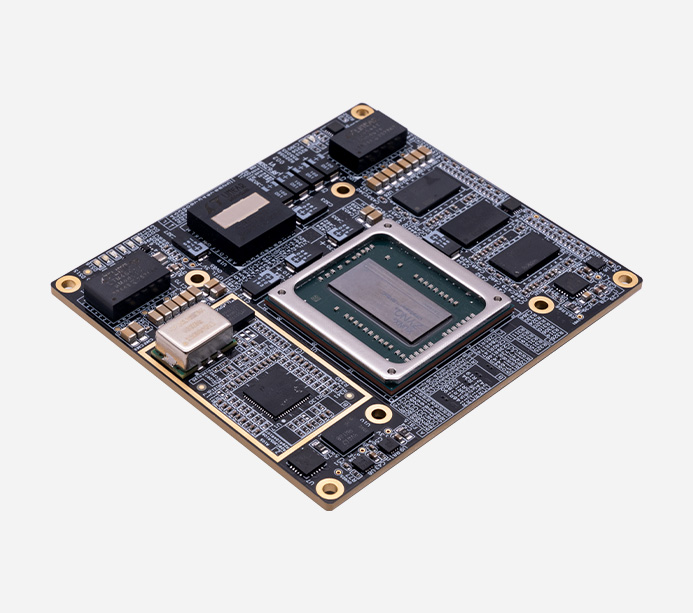

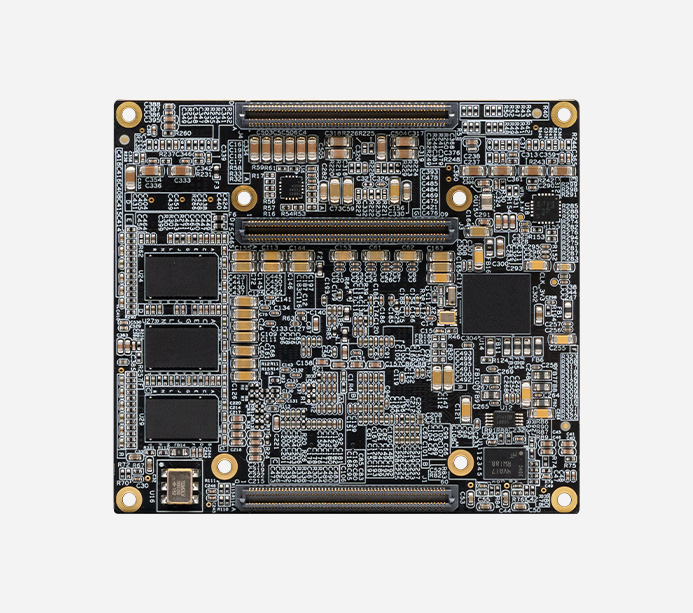

ACW67 核心板搭载 AMD Xilinx Zynq UltraScale+ RFSoC DFE XCZU67DR 芯片， 集成 8 路 14 位 RF-ADC（最高 2.95GSPS） 和 8 路 14 位 RF-DAC（最高 10GSPS）

• 489K  Logic      Cells

• 10GSPS  8 路 14bit      DAC

• 2.95GSPS  8 路 14bit      ADC

• 8x      PL GTY  最高      28.21Gb/s

• 4x      PS GTR  最高 6Gb/s

• 6GB  DDR4

高性能单芯片射频解决方案

ARM 处理器+FPGA+射频数据转换器

ACW67 异构计算架构通过 ARM 双核 Cortex-R5F+ARM 四核 Cortex-A53、 UltraScale+ FPGA 硬件加速引擎、及片内集成 8 通道 14 位 2.95GSPS RF-ADC 和 9.85GSPS RF-DAC，消除传统 JESD204B 接口延迟，降低更多功耗，为 5G/雷达提供单芯片高性能解决方案。

• 4GB  PS DDR4

• 2GB  PL DDR4

• 256MB  QSPI      FLASH

• 32GB  eMMC      FLASH

• 4x      6Gb/s  PS GTR

功能接口

·核心板

·对应开发板

*了解对应开发板，点击查看详情 >>

产品参数

ACW67 核心板参数

包装清单

结构尺寸

核心板结构尺寸图

应用领域

XCZU67DR 集成高性能 RF-ADC/DAC、ARM 处理器及 FPGA 逻辑，适用于以下高精度场景：

5G 及 LTE 无线技术

通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要

卫星通信

通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器

雷达信号处理和数据链

8 通道 ADC/DAC 满足低时延收发，提升预警响应能力。

测试与测量

通过 Zynq RFSoC 中用直接RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
