ACRF67：Xilinx Zynq UltraScale+ RFSoC DFE XCZU67DR FPGA核心板 8通道ADC/DAC 软件无线电平台5G雷达平台
FPGA型号：XCZU67DR-2FFVE1156I
ACRF67：Xilinx Zynq UltraScale+ RFSoC DFE XCZU67DR FPGA核心板 8通道ADC/DAC 软件无线电平台5G雷达平台
XCZU67DR
产品型号：ACRF67
产地：上海
价格：￥60000.00
面向垂直行业的专业解决方案
Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR 自适应射频处理平台
ACRF67 核心板采用 Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR 芯片，集成 8 通道 14-bit 2.95GSPS RF-ADC 与 8 通道14-bit 10GSPS RF-DAC，支持 7.125GHz 以下频段直接射频采样，为 5G 通信、雷达系统等应用提供完整的硬件处理平台
·XCZU67DR 第四代 RFSoC 芯片
·7.125GHz 射频输入覆盖10MHz~7.125GHz
·5.0GSPS ADC+ 9.85GSPS DAC 8通道射频直采
·PS 4GB DDR4+PL 2GB DDR4｜1Gb QSPI Flash 内存配置
核心板硬件架构
为单芯片无线电SoC提供完整载板
ACRF67 核心板集成 ZU67DR RFSoC、高速内存、存储、时钟及电源管理等关键单元，为构建高性能无线电系统提供可靠的硬件基础，显著降低设计风险与开发周期
一体化集成
单模块集成RFSoC、内存、存储与电源
工业级可靠
-40℃~+85℃宽温支持，优化电源与散热
专业时钟架构
精密时钟管理，确保射频性能与同步精度
快速部署
提供完整开发环境，加速原型实现
功能接口

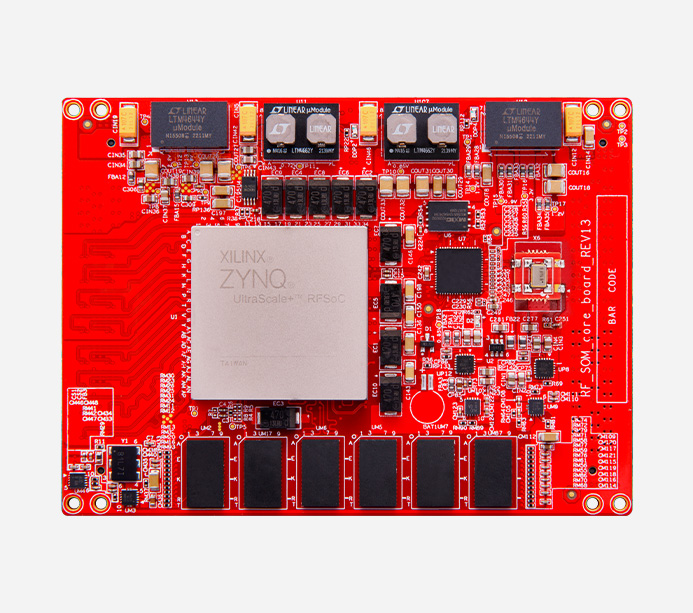

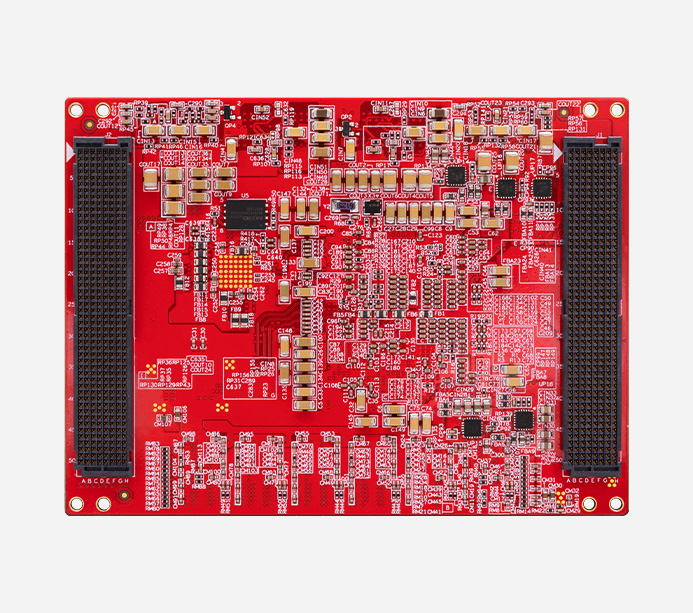

·核心板
·对应开发板
*点击上方图片查看开发板详情>>
产品参数
核心模块参数
FPGA 型号 | XCZU67DR-2FFVE1156I |
应用处理单元 | 四核 Arm Cortex-A53 MPCore™（频率高达 1.33GHz） |
实时处理单元 | 双核 Arm Cortex-R5F MPCore（频率高达 533MHz） |
14 位 2.95GSPS RF-ADC | 8 |
14 位 5.9GSPS RF-ADC | 2 |
14 位 10GSPS RF-DAC | 8 |
RF 输入频率最高 | 7.125 |
抽取/插值比 | 1x至40x多级可调 |
DFE | 集成硬化数字前端 |
系统逻辑单元 | 489K |
内存 | 6.8Mb |
DSP Slices | 1872 |
28.21Gb/s 收发器 | 8 |
最大 I/O 引脚数 | 154 |
CLB LUTs | 224K |
Total Block RAM | 22.8Mb |
UltraRAM | 45.0Mb |
功能和接口
DDR4 | PS 端 4GB DDR4 (64-bit)， PL 端 2GB DDR4 (32-bit) |
QSPI Flash | 128MB |
时钟配置 | 双晶振时钟，33.3333MHz系统时钟+32.768KHz RTC时钟 |
板间连接器 | 2 个 400Pin 的板间连接器和底板连接 |
EEPROM | 1 片，型号为AT24CM01， 1Mbit |
包装清单
核心板 | 1块 |
物理规格
核心板尺寸 | 115mm × 85mm |
PCB叠层 | 14层核心板设计 |
电源 | 直流5V 供电，通过连接器底板给核心板供电 |
工作温度 | -40℃至+85℃ |
核心板结构尺寸图
应用领域
无需高昂预算，ACRF67 为您提供具备工业级性能的射频开发平台。 无论是用于高校教学中的ADC/DAC原理与信号采样流程讲解，还是科研团队在前沿通信系统方面的原型验证，ACRF67 以卓越的性价比，有效平衡性能与成本，助力项目快速落地，让专业级射频开发资源真正触手可及。
5G 及 LTE 无线技术
通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要
卫星通信
通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
相控阵雷达/数字阵雷达
Zynq UltraScale+ RFSoC 是专为相控阵雷达设计的单芯片收发解决方案，具备可扩展、多功能特性，能够实现低延迟收发，显著提升预警系统的响应速度。
测试与测量
通过 Zynq UltraScale+ RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
