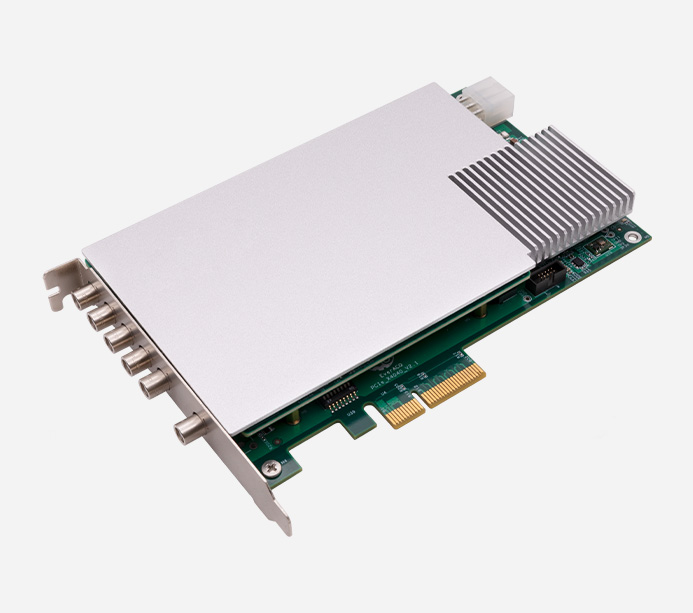

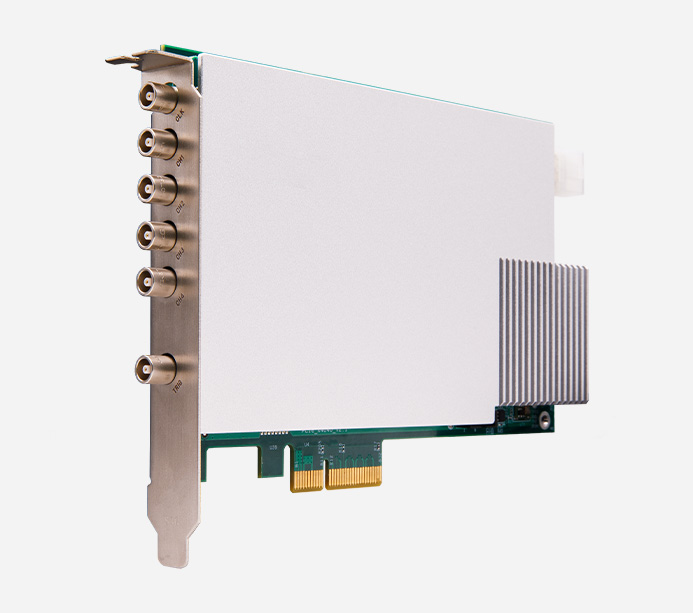

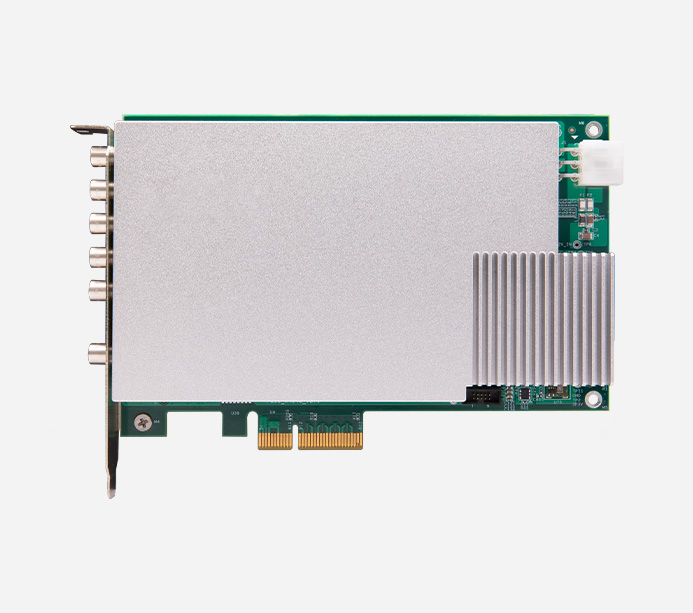

AXZ1063：100MSPS 16位 4通道同步采集数字化仪 55MHz 带宽 PCIe 采集卡
AXZ1063：100MSPS 16位 4通道同步采集数字化仪 55MHz 带宽 PCIe 采集卡
产品型号：AXZ1063
产地：上海
价格：￥29400.00
4 通道 16-bit 100MSPS 高速数字化仪
AXZ1063 高速数字化仪支持 100MSPS 采样率、16-bit 分辨率，采用高速大容量 数据缓存和高速数据交换技术，适用于高速、瞬态信号的精确捕获，可用于构建多通道、高精度、同步采集系统
100MSPS 采样率
16-bit 分辨率
4 通道数
1GB DDR3
55 MHz 带宽
DC/AC 耦合模式
功能接口
产品参数
核心板参数
采样率 | 100MSPS |
垂直分辨率 | 16-bit |
通道数 | 4 通道 |
连接器 | LEMO |
模拟带宽 | 55MHz |
耦合方式 | DC/AC 耦合，可软件调节 |
输入阻抗 | 50Ω/1MΩ，可软件调节 |
输入量程 | 1Vpp/2Vpp/10Vpp/20Vpp，可软件调节 |
有效位 | 11.6-bit@20MHz |
采集输入 | 4 路，LEMO 连接器 |
外部触发输入 | 1 路，模拟触发，LEMO 连接器 |
触发源 | 通道自触发、强制触发、外触发、系统触发 |
外部时钟输入 | 1 路，10MHz/100MHz，方波 / 正弦波，LEMO 连接器 |
总线 | PCIe Gen2 x4 |
板载缓存 | 1GB DDR3 |
功耗 | 16.8W |
工作环境 | -20°C ~ +50°C，10%~90% RH，无冷凝 |
存储温度 | -30°C~+70°C |
操作系统 | Windows10 64 位和 Linux 系统 |
尺寸 | PXIe 3U/1 Slot，20mm×160mm×111mm(W×D×H) |
包装清单
AXZ1063 | 1块 |
应用场景
高速瞬态信号记录 宽带信号分析
中频信号采集 质谱分析
核与粒子物理实验 激光雷达回波采集
