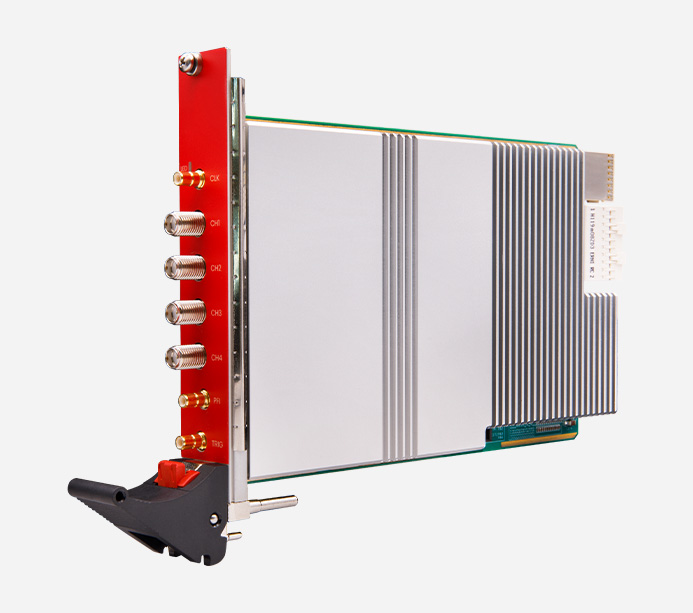

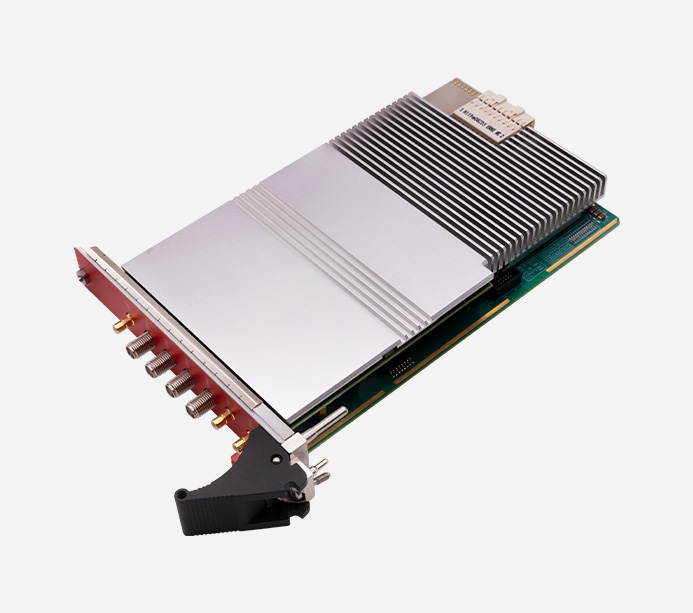

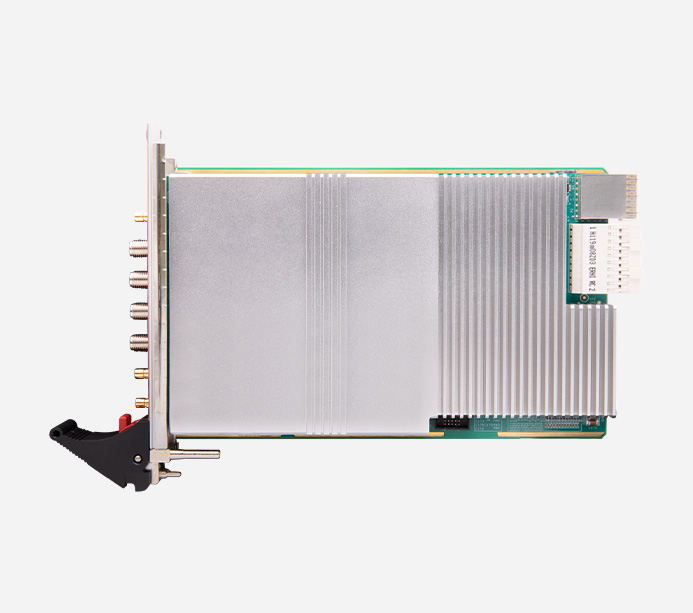

AXZ1073：1GSPS 16位 4通道同步采集数字化仪 200MHz 带宽 PXIe 采集卡
AXZ1073：1GSPS 16位 4通道同步采集数字化仪 200MHz 带宽 PXIe 采集卡
产品型号：AXZ1073
产地：上海
价格：￥73500.00
4 通道 16-bit 1GSPS 高速数字化仪
AXZ1073 高速数字化仪支持1GSPS采样率、16-bit 分辨率，采用高速大容量数据缓存和高速数据交换技术，适合于高速、瞬态信号的精确捕获，可用于构建多通道、高精度、同步采集系统
1GSPS
采样率
16-bit
分辨率
4CH
通道数
4GB
DDR4
200MHz
带宽
≤10ps（RMS)
同步性
功能接口
产品参数
核心板参数
采样率 | 1 GSPS |
垂直分辨率 | 16-bit |
通道数 | 4 通道 |
连接器 | SMA |
模拟带宽 | DC-200MHz |
耦合方式 | DC 耦合 |
输入阻抗 | 50Ω |
输入量程 | 1Vpp/2Vpp，可软件调节 |
有效位 | 10.8-bit@10MHz |
同步性 | <10ps(RMS) |
工作模式 | 触发模式、流盘模式 |
触发源 | 通道自触发、强制触发、外触发、系统触发 |
外部触发输入 | 1 路，模拟触发，SMB 连接器 |
外部时钟输入 | 1 路，10MHz/100MHz，方波／正弦波，SMB 连接器 |
时钟源 | 板载时钟、外部时钟、系统同步时钟 |
PFI | 通用双向 I/0 接口： 1 路，SMB 连接器 |
总线 | PCle gen3 x8 |
板载缓存 | 4GB DDR4 |
功耗 | 27W |
工作环境 | -20°C~+50°C，70%~90%RH 无冷凝 |
存储温度 | -30°C~+70°C |
尺寸 | 20mmx100mmx160mm(WxDxH) |
操作系统 | Win7 及以上32 位／64 位；Linux 64 位 |
包装清单
AXZ1073 | 1 块 |
应用场景
高速瞬态信号记录 宽带信号分析
中频信号采集 质谱分析
核与粒子物理实验 激光雷达回波采集
