AN3485：RS232 RS422 RS485 通信接口模块
主芯片：MAX3485
AN3485：RS232 RS422 RS485 通信接口模块
产品型号：AN3485
产地：上海
EAN码：6971390271131
价格：￥189.00
RS232/422/485 模块
一路 RS232 接口，2 路 RS485 和 2 路 RS422 通信接口
产品信息
模块参数
RS232 接口 | 一路标准的 DB9 公座串行接口 使用 MAX3232 作为 RS232 和 TTL 电平的转换 传输率高达 120Kbps 数据通讯速率 |
RS485 接口 | 两路 RS485 接口，采用 3 线的接线端子 使用 MAX3485 作为 RS485 和 TTL 的电平转换 工业级设计，抗干扰能力超强，同时采用有效的防雷设计 转换具有 120 欧匹配电阻，插上跳线帽即可使能匹配电阻 长距离传输时建议短接 支持多机通讯，允许接在最多 128 个设备的总线上 传输率高达 500Kbps 数据通讯速率 |
RS422 接口 | 两路 RS422 接口，采用 5 线的接线端子 使用 MAX3490 作为 RS422 和 TTL 的电平转换 工业级设计，抗干扰能力超强，同时采用有效的防雷设计具有 120 欧匹配电阻，插上跳线帽即可使能匹配电阻长距离传输时建议短接 支持多机通讯，允许接在最多 128 个设备的总线上 传输率高达 500Kbps 数据通讯速率 |

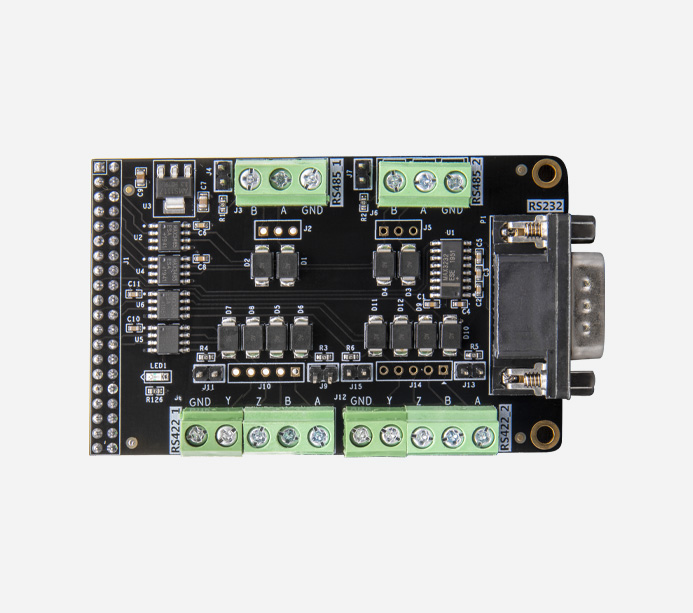

接口展示
尺寸结构图
针脚定义

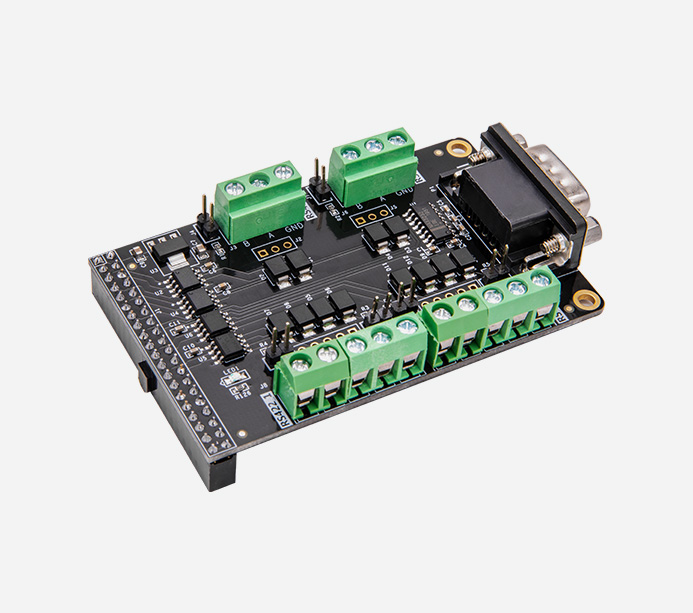

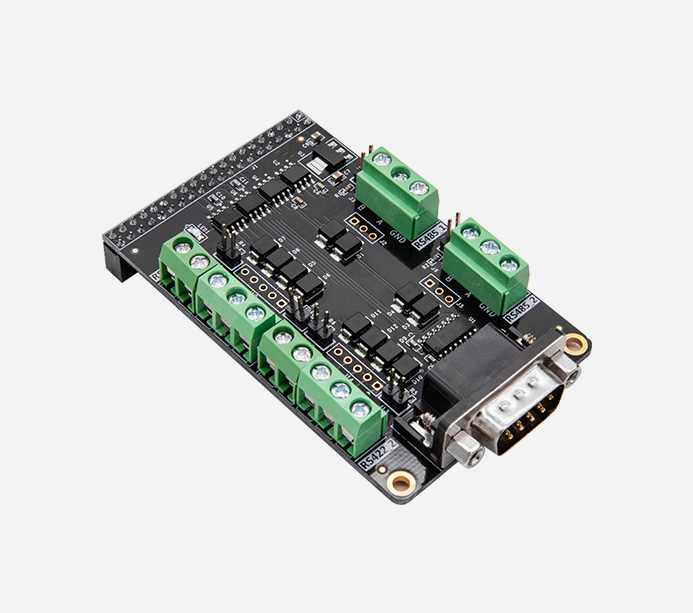

产品展示
