低备份电流，I2C-BUS接口实时时钟模块
内置32.768-kHz 晶体谐振器（频率精度受控）
接口电压范围：1.6 V 至 5.5 V
备份期间的低电流消耗：200 nA（典型值）/3 V
32.768-kHz 输出功能，带输出控制：C-MOS 输出带控制引脚
用户寄存器：内置 128 位 RAM
RX-8571NB：爱普生(EPSON) I2C-BUS接口实时时钟芯片
低备份电流，I2C-BUS接口实时时钟模块
完整型号：
RX-8571SA B: X1B000072000100
RX-8571NB B: X1B000062000100
RX-8571LC B: X1B000052000100
RX-8571特征
• 内置32.768-kHz 晶体谐振器（频率精度受控）。
• 接口类型：I2C-BUS
• 接口电压范围：1.6 V 至 5.5 V
• 保持期间的电压（定时器保持）：1.3 V 至 5.5 V
• 备份期间的低电流消耗：200 nA（典型值）/3 V
• 32.768-kHz 输出功能，带输出控制：C-MOS 输出带控制引脚
• 用户寄存器：内置 128 位 RAM
• 实时时钟功能
时钟/日历功能、自动闰年校正功能、闹铃中断功能等
概述
这是 I2C-BUS 接口系统的实时时钟模块，包含一个 32.768 kHz 晶体振荡器。
实时时钟功能不仅包含年、月、日、星期、小时、分钟和秒的日历和时钟计数器，还包括时间警报、间隔定时器和时间更新中断等特征。
所有这些功能都在一个薄而紧凑的 SOP 封装中实现，这使其适用于各种移动电话和其他小型电子设备。
●32.768 kHz频率输出功能
FOE 引脚使能输出开/关控制。
输出频率可选择为 32.768 kHz、1024 Hz、1 Hz。
●定时器功能
定时器功能可以设置在 1/4096 秒和 65535 小时之间。
定时周期为 1 小时、1 分钟、64 赫兹、4096 赫兹。
事件发生时自动记录到TF-bit，可以通过/IRQ引脚输出。
●报警功能
报警功能可以设置为星期几、星期几、小时或分钟。
事件发生时自动记录到 AF 位，可通过 /IRQ 引脚输出。
●用户内存
128 位（8 位 x 16，SRAM）

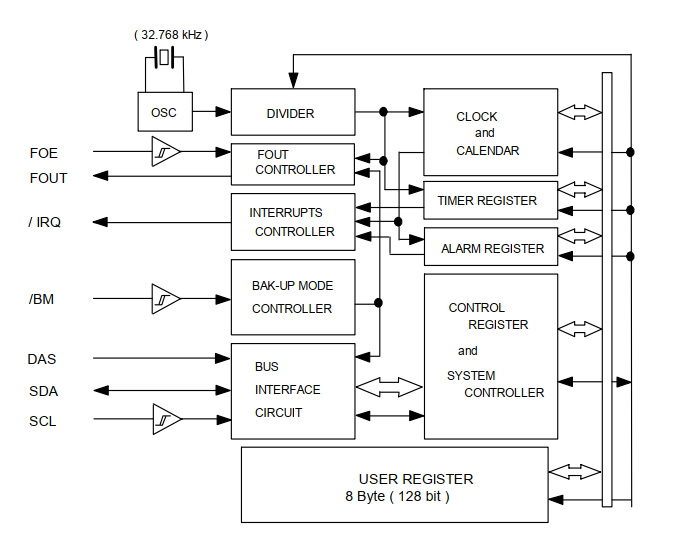

系统框图

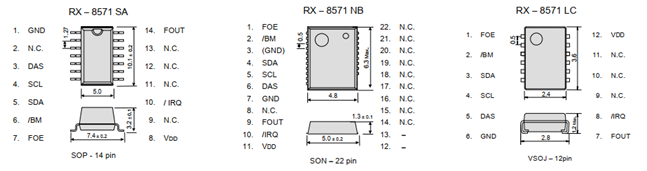

外形尺寸
模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。
*停止使用胶水
将 LC 封装焊接到电路板上后，切勿使用任何胶水。本产品的封装背面有玻璃。 当胶水侵入电路板侧之间时
和玻璃面，然后玻璃因胶水的热膨胀而破裂。在这种情况下，晶体振荡停止 考虑取消胶水或胶水不接触 LC 封装
引脚功能
Signal name | I/O | Function | |||||||||||||||||||||||||||||||||||
SDA
|
Bi-directional
| 地址、数据、确认位等与 I2C-BUS 通信串行时钟同步输入和输出。 该端子必须连接与信号线容量相适应的适当上拉电阻，输出时为开漏。 无论 VDD 施加电压如何，它都能输入高达 5.5V 的电压。 I2C-BUS 通信的串行时钟在此处输入。 无论 VDD 施加电压如何，它都能输入高达 5.5V 的电压。 设备地址选择引脚。 该引脚选择 7 位设备地址，组成 I2C-BUS。 无论 VDD 施加电压如何，它都能输入高达 5.5V 的电压。
它是一个备份模式改变输入引脚。 切换到备份模式（/BM=”L”），可以将电流消耗抑制到最低。 在这种情况下，FOUT 输出停止，访问变为无效。 无论 VDD 施加电压如何，它都能输入高达 5.5V 的电压。 | |||||||||||||||||||||||||||||||||||
SCL
|
Input
| ||||||||||||||||||||||||||||||||||||
DAS
|
Input
| ||||||||||||||||||||||||||||||||||||
/BM
|
Input
| ||||||||||||||||||||||||||||||||||||
FOUT
|
Output
| FOUT 端子是提供输出控制的 32.768kHz 时钟输出端子。 FOE 端子是用于控制 FOUT 输出的输入端子。 无论 VDD 施加电压如何，FOE 端子都能够输入高达 5.5V 的电压。 FOUT 端子在停止输出时变为高阻抗。 但是，在备份模式（/BM=”L”）时，电源输出停止。
Χ : don't care | |||||||||||||||||||||||||||||||||||
FOE
|
Input
| ||||||||||||||||||||||||||||||||||||
/ IRQ | Output | 该端子输出用于警报间隔定时器、时间更新中断等的中断信号（“L”电平）。 这是一个 N 沟道开漏输出端子。 无论 VDD 施加电压如何，它都能上拉至 5.5V。 这是主电源的电源端子。 此端子连接到电源的负极（接地）。 | |||||||||||||||||||||||||||||||||||
VDD | - | ||||||||||||||||||||||||||||||||||||
GND | - | ||||||||||||||||||||||||||||||||||||
(GND) | - | 不要将它们连接到任何外部设备。 | |||||||||||||||||||||||||||||||||||
N.C. | - | 该引脚未在内部连接。 请务必使用 OPEN、GND 或 VDD 进行连接。 |
注意：请务必在 VDD 和 GND 之间连接一个额定值至少为 0.1 μF 的旁路电容器。
推荐工作条件
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit |
Power voltage | VDD | - | 1.6 | 3.0 | 5.5 | V |
Clock voltage | VCLK | - | 1.1 | 3.0 | 5.5 | V |
Operating temperature | TOPR | - | -40 | +25 | +85 | °C |
频率特性
Item | Symbol | Conditions | Rating | Unit |
Frequency tolerance | ∆ f / f | Ta = +25 °C VDD = 3.0 V | B: 5 ± 23 * | × 10−6 |
Oscillation Start-up time | tSTA | Ta = +25 °C VDD = 1.6 V | 1 Max. | s |
*Equivalent to ±1 minute of monthly deviation
电流消耗特性 Ta = -40°C to +85°C
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit | |
Current Consumption | IDD | FOE=/BM="L" FOUT=OFF /IRQ = OFF VDD=3.0V Ta = +25°C | LC type | - | 220 | 400 | nA |
SA/NB type | - | 220 | 400 | nA | |||
FOE=/BM="L" FOUT=OFF /IRQ = OFF VDD=3.0V Ta = -40°C to +85°C | - | - | - | 550 | nA |
型号 | 料号 | 封装 | MOQ |
RX-8571SA B | X1B000072000100 | SOP-14 | 1000PCS/REEL |
RX-8571NB B | X1B000062000100 | SON-22 | 1000PCS/REEL |
RX-8571LC B | X1B000052000100 | VSOJ-12 | 2000PCS/REEL |
