AN5020：5MP 4LANE MIPI 摄像头 OS05A20 模块
感光芯片：OS05A20
AN5020：5MP 4LANE MIPI 摄像头 OS05A20 模块
产品型号：AN5020
产地：上海
价格：￥299.00
4LANE MIPI 单目摄像头
CMOS 芯片图像传感器 OS05A20
通过 MIPI 4LANE 接口和 FPGA 连接实现图像的传输
产品参数
接口 | 20pin 间距为 1.0mm 的 FPC 接口，4LANE 的 MIPI 接口通信 |
像素 | 2688x 1944，1080p (1920x1080)，720p (1280x720) |
感光芯片 | OS05A20 |
感光尺寸 | 1/2.7" |
模组内容 | 含 OS05A20 电源电路和时钟 |
功能支持 | 手动调焦，自动曝光控制 (AEC)，自动白平衡 (AWB) |
图像格式 | 12-/10-bit RAW RGB |
捕获画面 | QSXGA (2592x1944)，1080p，1280x960，VGA(640x480)，QVGA(320x240) |
工作温度 | -30~85℃，稳定工作温度为 0~60℃ |
支持的开发板
MIPI 接口开发板 | 支持 AXVE2302，AXKU5P 和 AXKU15P 开发板 |
转 FL1404 | Z7-P，AXAU15，Z19-P 和 Z19 开发板可以通过 FL1404 FMC 转 4 路 MIPI 模块支持 MIPI 摄像头的采集和显示 |
FL1404 适用的开发板有：
编号 | 开发板型号 | FMC 连接器 |
1 | Z7-P | J13 |
2 | Z19 | J33 |
3 | Z19-P | J18 |
4 | AXKU5P | J10 |
5 | AXAU15 | J2 |
针脚定义

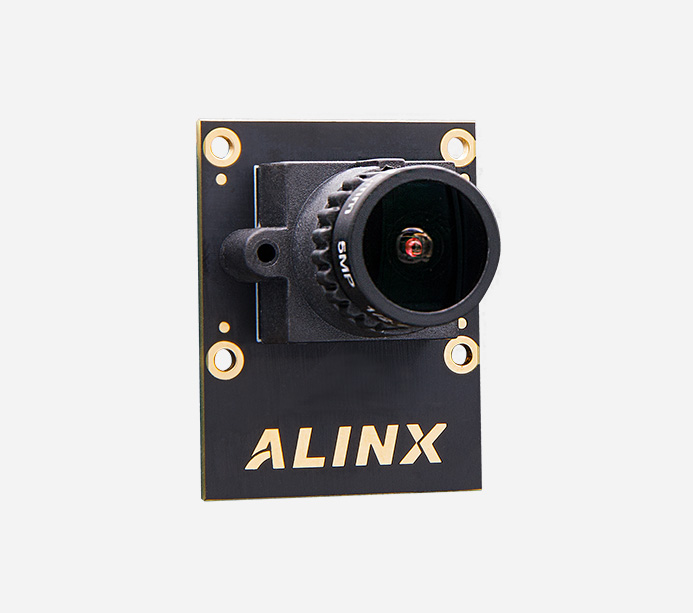

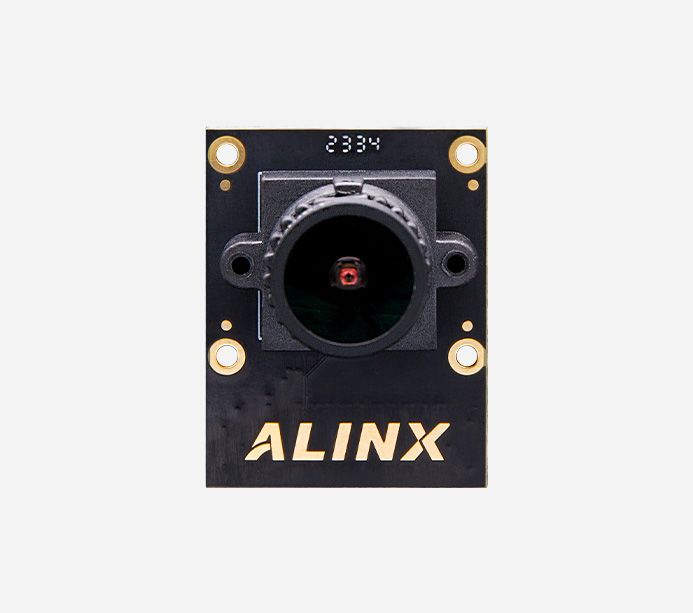

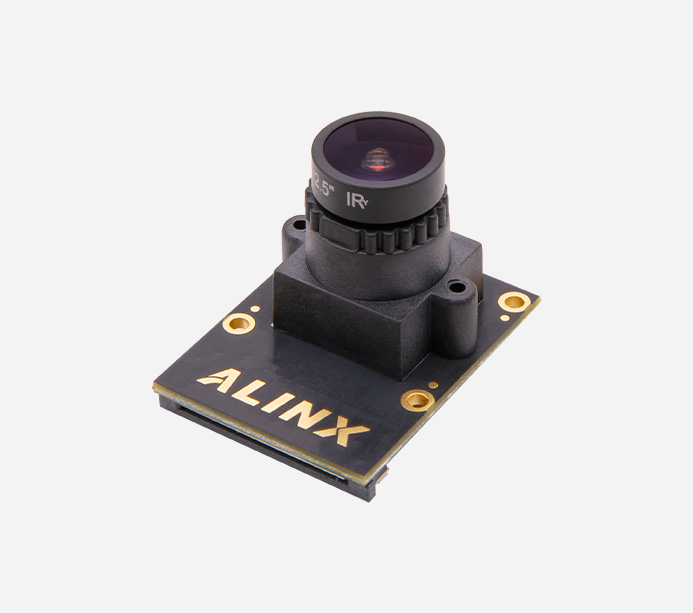

产品展示
