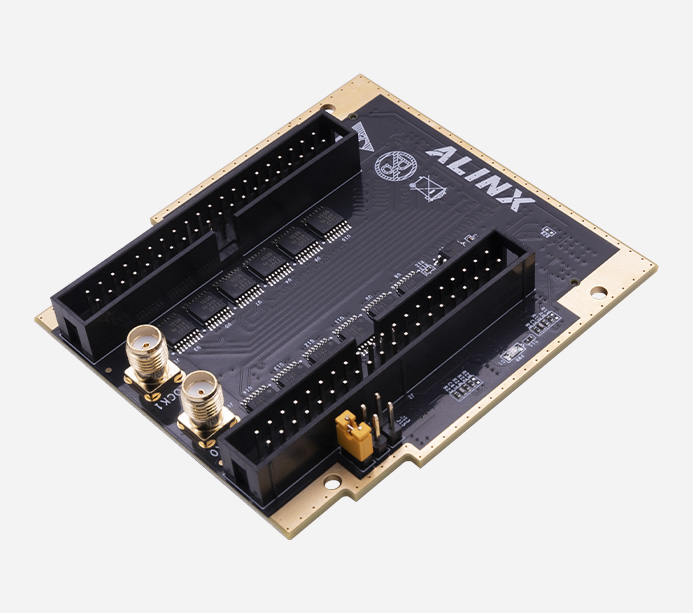

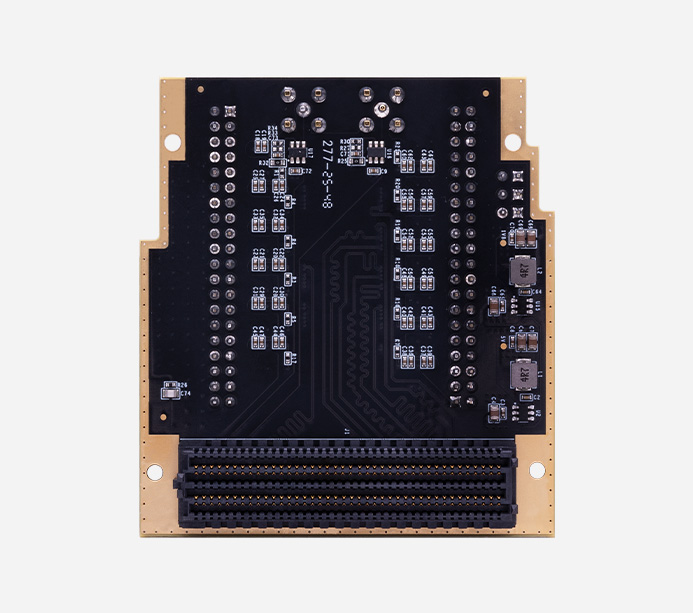

FL1010 V：FPGA扩展IO模块 电平可调 FMC 子卡 FL1010 V
FL1010 V是一款基于FMC接口的电平可调双排针扩展子卡，主要用于在FPGA开发板的FMC接口上扩展出通用IO接口，方便用户通过杜邦线或排线连接外部设备。该模块支持可调的IO电平标准（1.8V、3.3V、5V），并具备外部时钟输入接口。
FL1010 V：FPGA扩展IO模块 电平可调 FMC 子卡 FL1010 V
产品型号：FL1010 V
产地：上海
价格：￥599.00
电平可调双排针 FMC 子卡
FL1010 V是一款基于FMC接口的电平可调双排针扩展子卡，主要用于在FPGA开发板的FMC接口上扩展出通用IO接口，方便用户通过杜邦线或排线连接外部设备。该模块支持可调的IO电平标准（1.8V、3.3V、5V），并具备外部时钟输入接口。
灵活扩展
提供 2x40 针接口，共 68 个用户 IO
电平灵活可调
支持 1.8V、3.3V、5V 三档 IO 电平
高速双向电平转换
内置转换芯片，传输速率最高达100Mbps
标准 FMC LPC 子卡
兼容 VITA57.1 标准，即插即用
双 SMA 时钟输入
支持外部时钟信号接入
供电与 IO 一体
排针接口自带 +5V 和 +3.3V 电源输出
产品参数
FMC 接口类型 | 标准 LPC 接口，兼容 VITA57.1 标准，连接器型号：ASP_134604_01 |
扩展接口 | 2x 40 针标准排针（2.54mm间距） |
用户 IO 数量 | 68个 |
时钟输入接口 | 2 个 SMA 接口（默认输入电平3.3V） |
电平转换芯片 | 内置 TXB0106PW 双向电平转换芯片，支持不同电压之间的信号转换 |
电平可调 | 通过跳帽选择 IO 电平标准（支持1.8V、3.3V、5V） |
电平转换速率表
FMC VADJ 电压 | 40 针扩展口 IO 电压 | 最大转换速率 |
+1.2V | +1.8V / +2.5V / +3.3V / +5V | 20 Mbps |
+1.5V | +1.8V / +2.5V / +3.3V / +5V | 50 Mbps |
+1.8V | +2.5V / +3.3V / +5V | 60 Mbps |
+2.5V | +3.3V / +5V | 100 Mbps |
+3.3V | +5V | 100 Mbps |
包装清单
FMC 子卡 | 1 |
结构尺寸
尺寸大小 | 76.5 x 69mm |
尺寸结构图

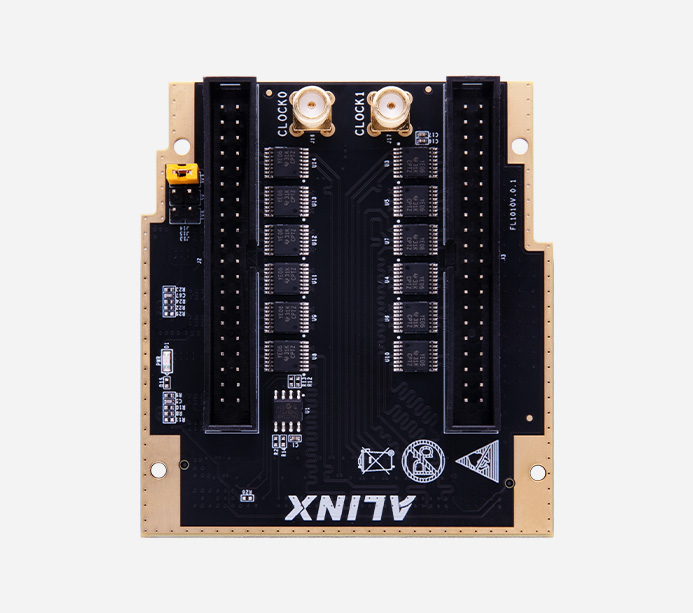

模块结构
FL1010-V模块通过内置的电平转换芯片，将 FPGA 开发板的 FMC 接口信号转换为可通过排针连接的 I O信号，同时提供外部时钟输入和可配置的电平标准。
电平选择跳帽设置
通过模块上的三个跳帽 J13, J14, J15 进行 IO 电平标准选择：
跳帽插在 J13：IO 电平 = 1.8V
跳帽插在 J14：IO 电平 = 3.3V (默认位置)
跳帽插在 J15：IO 电平 = 5V
应用领域
FPGA 原型开发与验证 工业控制与自动化
通信与信号处理 测试测量与仪器
