FL9295：4通道车载视频采集注入GMSL1/2摄像头 FMC LPC 子板子卡

FL9295：4通道车载视频采集注入GMSL1/2摄像头 FMC LPC 子板子卡

4 通道车载视频采集注入 FMC 子板

4 路 GMSL2 摄像头采集和视频仿真注入模块，4 路视频解码输入和视频编码输出，采用四合一的 FAKRA 车规同轴连接器

参数功能

GMSL1/2 摄像头输入	4 通道摄像头，最高支持 8MP 30 分辨率摄像头
GMSL1/2 摄像头输出	4 通道视频输出，支持 2MP/4MP 60 帧，或 8MP 30 帧
线缆长度支持	GMSL1 模式下可达 40 米（3Gbps） GMSL2 模式下可达 20 米（6Gbps）
车规连接器	使用安费诺 Z Code FAKRA 车规同轴连接器
输入图像格式	支持 RAW8/10/12/14/16/20，RGB565/666/888，YUV422 8/10bit 视频图像格式。可以通过 I2C 配置远端摄像头
FMC 接口	标准的 LPC 连接器

接口展示

功能结构图

尺寸结构

FMC 模块安装

目前 FL9295 模块只能适配 Z7-P 开发板

FL9295 模块和 Z7-P 的安装图

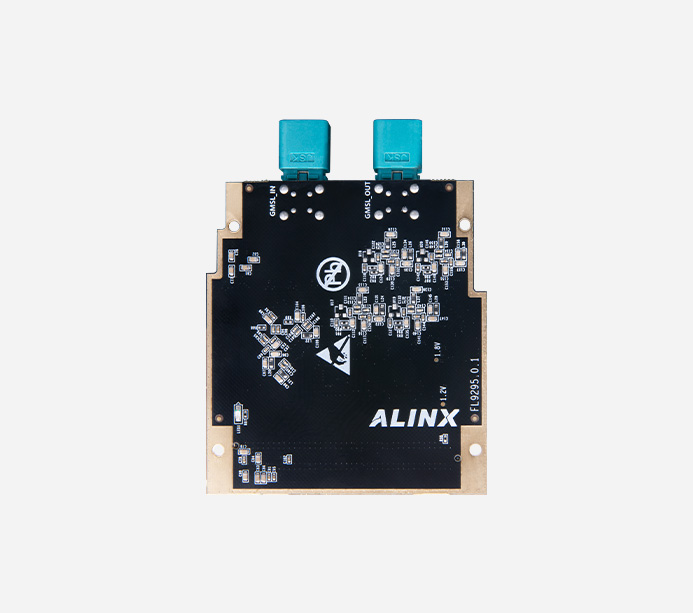

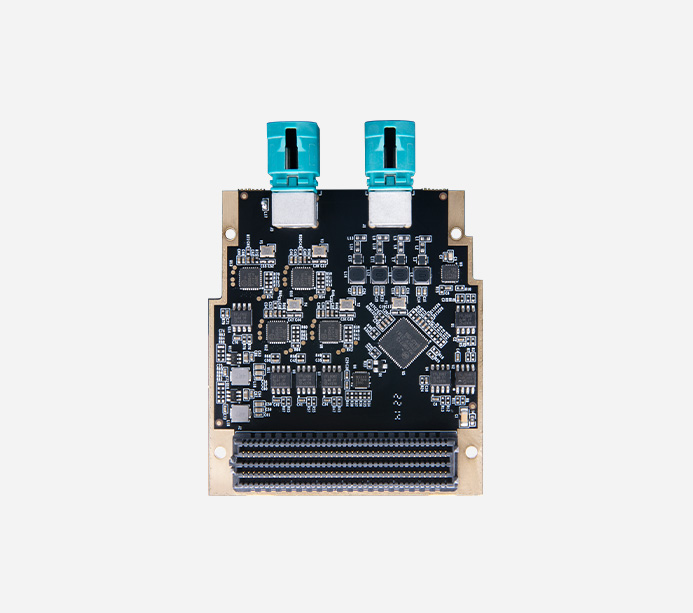

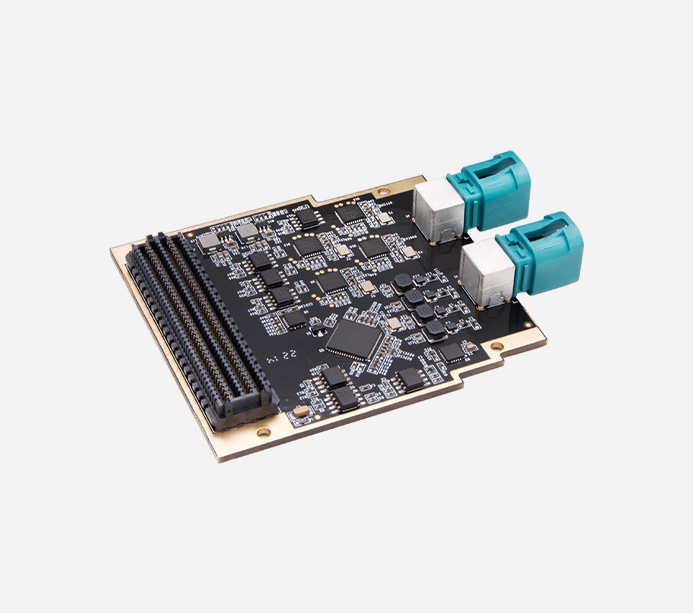

产品展示

应用场景

自动驾驶系统、数据采集车、车载仿真测试系统

无人驾驶

用于无人驾驶系统摄像头视频采集传输

慢速特种车及数据采集车

用于数据采集车辆的摄像头视频采集传输

车载仿真测试系统

用于 ADAS、自动驾驶测试系统摄像头接入后视频还原
