FH9712：16路 GMSL2/1 车载摄像头采集 FMC HPC 子板子卡

FH9712：16路 GMSL2/1 车载摄像头采集 FMC HPC 子板子卡

16 路车载摄像头采集 FMC 子板

支持 16 路 GMSL2 / GMSL1 摄像头，最高支持 8MP 分辨率摄像头，使用安费诺 Z Code FAKRA 车规同轴连接器

参数功能

GMSL1/2 摄像头输入	支持 16 通道摄像头，最高支持 8MP 分辨率摄像头
线缆长度支持	GMSL1 模式下可达 40 米（3Gbps） GMSL2 模式下可达 20 米（6Gbps）
车规连接器	使用安费诺 Z Code FAKRA 车规同轴连接器
输入图像格式	支持 RAW8/10/12/14/16/20，RGB565/666/888，YUV422 8/10bit 视频图像格式。可以通过 I2C 配置远端摄像头
FMC 接口	标准的 HPC 连接器

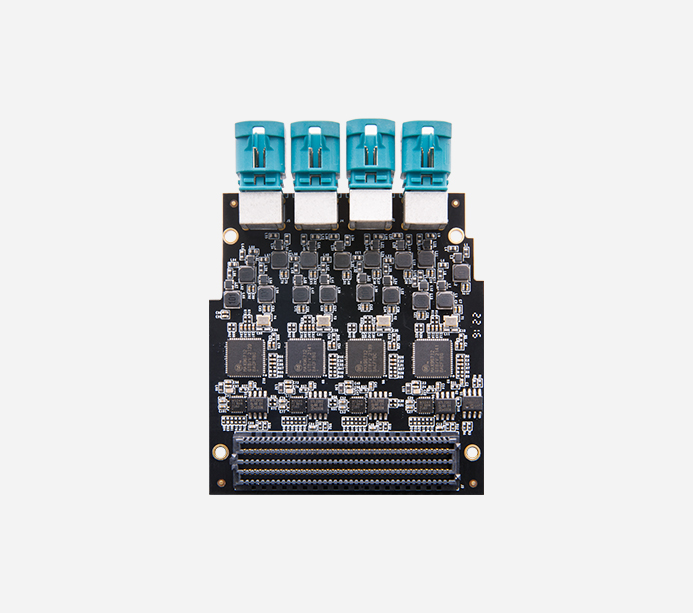

接口展示

功能结构图

尺寸结构

FMC 模块安装

目前 FH9712 模块只能适配 Z7-P，Z19，Z19-P 这 3 款开发板

FH9712 模块和 Z7-P 的安装图

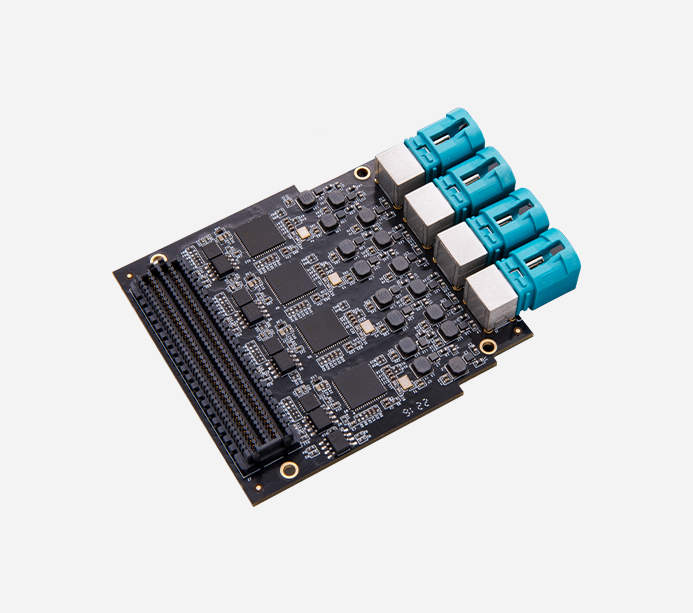

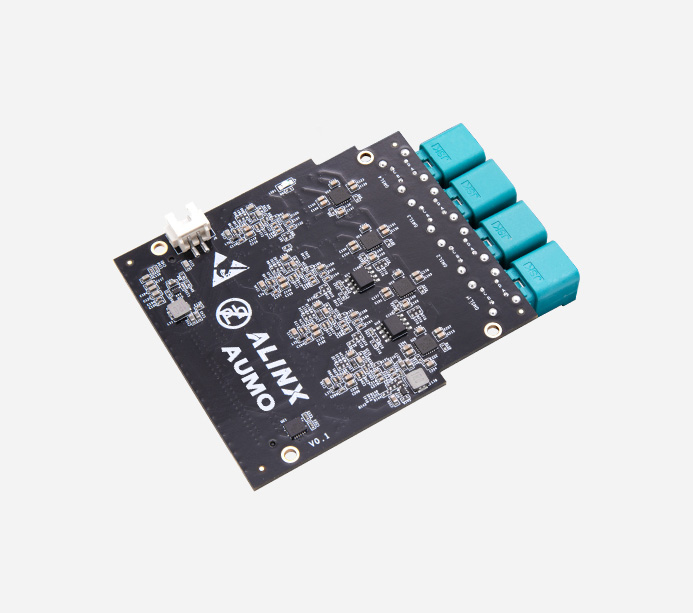

产品展示

应用场景

自动驾驶系统、数据采集车、车载仿真测试系统

无人驾驶

用于无人驾驶系统摄像头视频采集传输

慢速特种车及数据采集车

用于数据采集车辆的摄像头视频采集传输

车载仿真测试系统

用于 ADAS、自动驾驶测试系统摄像头接入后视频还原
