FH1224：2路 QSFP+ 40G 光纤接口光纤收发 FMC 子卡

• 产品型号：FH1224

• 产地：上海

• 价格：￥1299.00

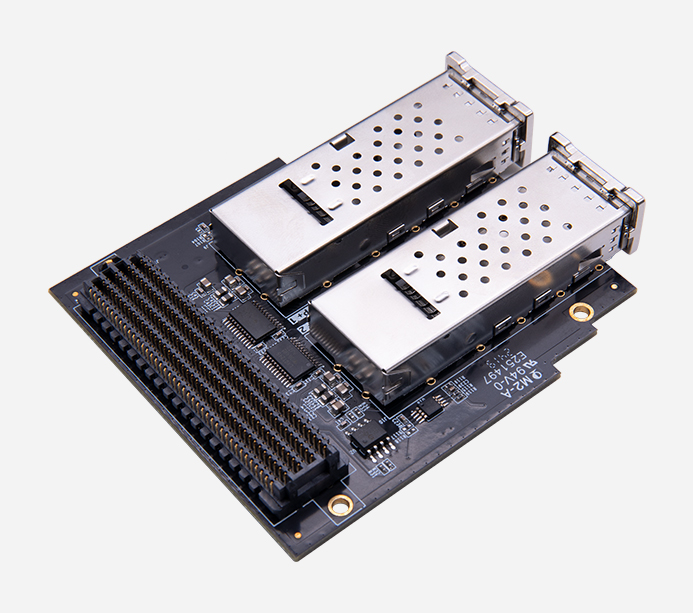

2 路 40G QSFP+ 光纤 FMC 子卡

FH1224 为 2 路 40G QSFP+光纤模块，每路光纤收发器集成了 4 传送通道和 4 接收通道，这种 4 通道的可插拔接口传输速率达到了 40Gb/s

产品参数

参数功能

尺寸结构

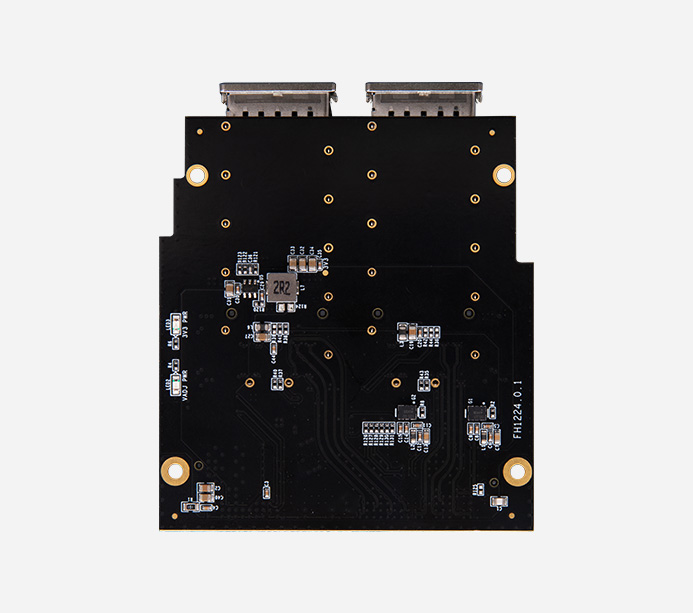

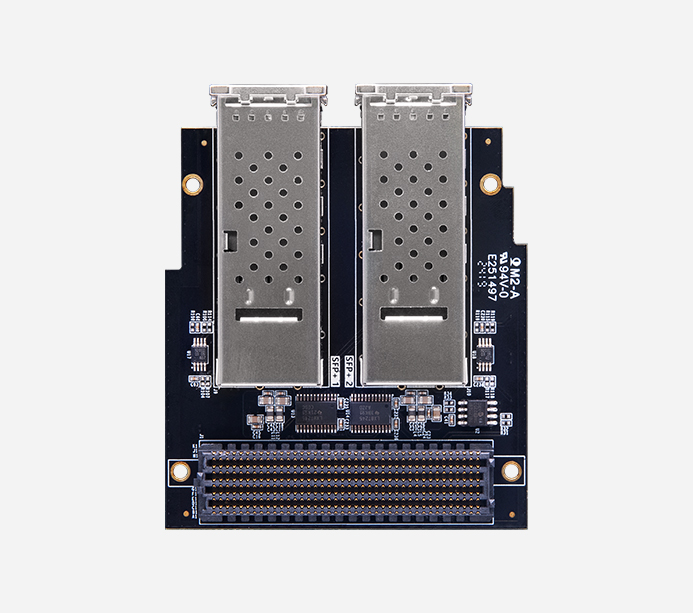

接口展示

原理框图

QSFP+ 光纤接口收发信号通过 FMC 与 FPGA 收发器相连接，4 路光纤 TX 信号通过 FMC C2M 管脚与 FPGA 的收发器发送端连接，4 路光纤 RX 信号通过 FMC M2C 管脚与FPGA 的收发器接收端连接，单路收发器速率高达 10Gbps 带宽，4 路收发器速率共高达 40Gbps

FMC 模块安装和测试

FH1224 模块和 FPGA 开发板的硬件连接测试

BZ7 开发板的和 FH1224 的硬件连接图

速率 10.3125Gbps，码流 PRBS31，没有数据错误

眼图正常

I2C 扫描光模块，7 位设备地址是 0x50，读出 ID 是 0xD
