S1D13705F00A200：爱普生(EPSON) QVGA液晶控制器

S1D13705 概述

   S1D13705 是一款带有嵌入式 80 KB SRAM 显示缓冲器的 LCD 图形控制器。针对 QVGA 设计，S1D13705 的高集成度提供了一种低成本、低功耗的单芯片解决方案，可满足嵌入式市场的需求，例如办公自动化设备、楼宇设备和测量设备，其中电路板尺寸和电池寿命是主要关注点。

   需要旋转显示屏的产品可以利用 S1D13705 的 SwivelView 90° 功能。虚拟显示、分屏和双缓冲只是支持的一些附加功能。 S1D13705 对 CPU 类型或操作系统的公正性使其成为适用于各种应用的理想显示解决方案。

S1D13705 特征

• 嵌入式 80 KB SRAM 显示缓冲区

• 直接支持流行的主机接口：

   o  灵活的主机接口选项

   o  直接寻址

   o  16 位数据总线

• 分辨率高达：

   o  640x480，颜色深度为 2 bpp

   o  640x240，颜色深度为 4 bpp

   o  320x240，颜色深度为 8 bpp

• TFT LCD 面板

• 无源液晶面板

• SwivelView^TM 90° 硬件旋转

• 分屏显示

• 虚拟显示支持

• 双缓冲

• LCD 断电排序

• QFP14-80pin 封装

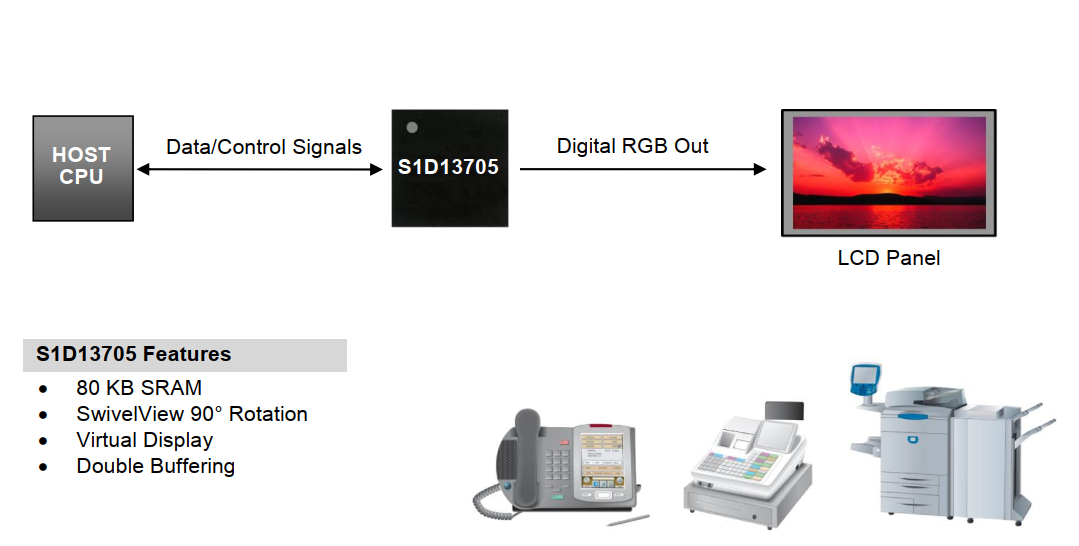

S1D13705 系统框图

S1D13705 描述

显示缓冲区

• 嵌入式 80 KB SRAM 显示缓冲区

CPU接口

• 直接支持流行的主机接口：

   o  灵活的主机接口选项

   o  直接寻址

   o  16 位数据总线

• CPU 写缓冲区

掉电模式

• 软件挂起模式

• LCD 断电排序

时钟源

• 像素和内存时钟的单一时钟输入

• 时钟源可内部分频以获得更高频率的时钟输入

• 纵向模式下内存时钟的动态切换

显示支持

• TFT 接口面板

• 单面板、单驱动无源显示器

• 双面板、双驱动无源显示器

• 4/8 位单色 LCD 接口

• 4/8 位彩色 LCD 接口

• 示例解决方案：

   o  640x480，颜色深度为 2 bpp

   o  640x240，颜色深度为 4 bpp

   o  320x240，颜色深度为 8 bpp

显示模式

• LCD 支持每像素 1/2/4/8 位 (bpp)

• 在单色无源 LCD 面板上使用 FRM 提供多达 16 种灰度

• 无源 STN 和有源矩阵 TFT LCD 面板上可能有 4096 种颜色，最多可同时显示 256 种颜色

• 分屏显示：允许在同一显示器上同时查看两个不同的图像

• 虚拟显示支持：通过使用平移显示大于显示尺寸的图像

• 双缓冲/多页：提供流畅的动画和即时屏幕更新

• 硬件人像模式：直接硬件90°旋转显示图像进行人像模式显示

工作电压

• COREVDD 2.7 至 3.6V； IOVDD 2.7 至 5.5V

封装

• QFP14-80pin

S1D13705封装
