FL0214：1300万 MIPI双目摄像头 FMC LPC 子板子卡

芯片型号：SONY CMOS图像传感器 IMX214

FL0214：1300万 MIPI双目摄像头 FMC LPC 子板子卡

双目 MIPI 摄像头 FMC 子板

为 MIPI 接口的 2 路 1300 万像素的 CMOS 摄像头模块，标准的 LPC FMC 接口

参数功能

CMOS 图像传感器芯片	SONY IMX214
输出分辨率	13Mega-Pixel （4208 × 3120）@30fps，4K、2K@30fps，1080p@60 帧
图像输出格式	RAW10/8，COMP8/6
调焦距离	10CM ~ 无穷大
调焦方式	电机马达自动调焦
可视角度	80.7° ± 3°（Diag）
摄像头配置接口	I2C
MC20901 驱动芯片	电平转换（MIPI D-PHY->LVDS）
工作温度	-20℃~65℃
摄像头输出	CSI-2 串行数据输出（MIPI 4 Lane，兼容 D-PHY 标准 V1.1）

接口展示

功能结构图

尺寸结构图

针脚定义

FMC 接口

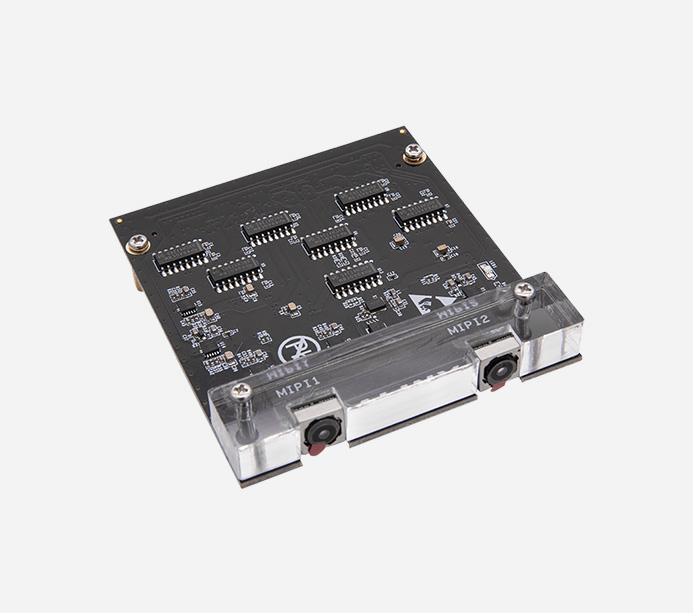

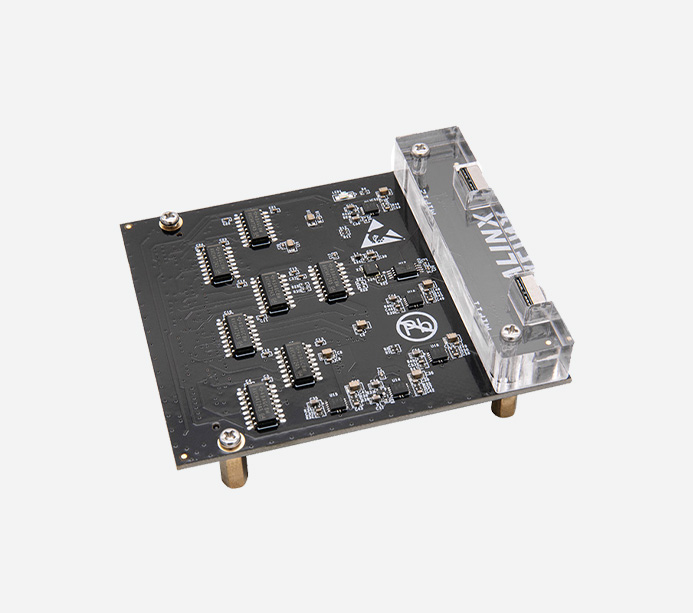

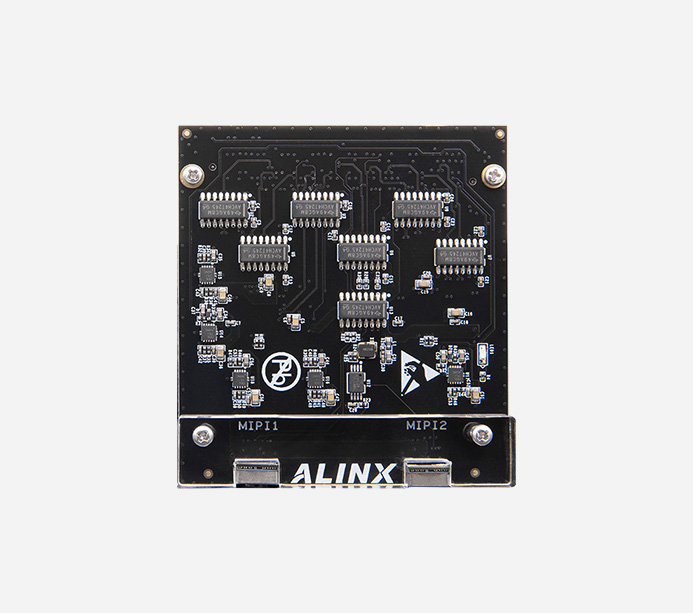

产品展示
