FH1219：4 路12G-SDI 4K 60帧视频输入输出 FMC HPC 子板子卡

芯片型号：GS12190-INTE3

FH1219：4 路12G-SDI 4K 60帧视频输入输出 FMC HPC 子板子卡

4 路 12G-SDI 接口 FMC 子板

4K 60 帧视频输入输出，标准的 FMC HPC 接口，每路 SDI 支持最高 11.88Gbps 的数据速率

参数功能

SDI 输入输出	4 路双向 SDI，支持 SD/HD/3G/6G/12G SDI 速率；最高支持 4K/60 帧视频输入或输出
SDI 接口	4 路 HDBNC SDI 接口
参考时钟	2 路参考时钟 148.5Mhz 和 148.35Mhz
芯片型号	GS12190-INTE3，双向 12G UHD-SDI 芯片
芯片级别	工业级，工作温度 -40°C~85°C
FMC 接口	FMC HPC 接口，兼容 ANSI/VITA57.1 FMC 标准

接口展示

功能结构图

尺寸结构

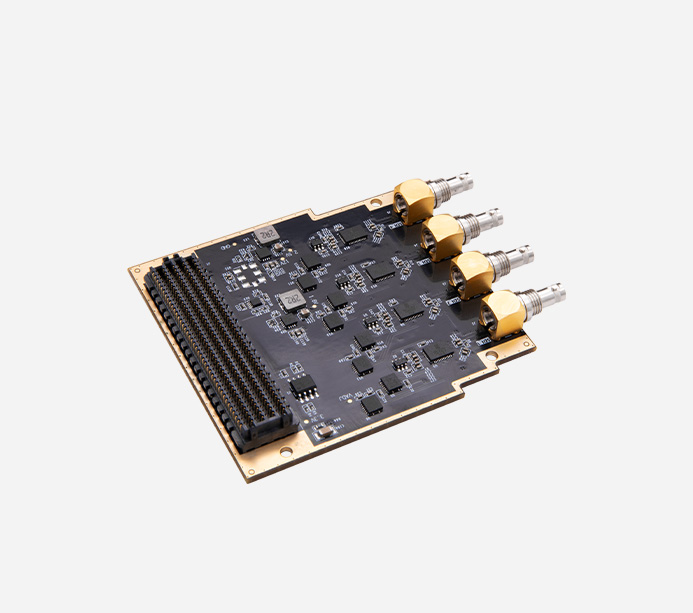

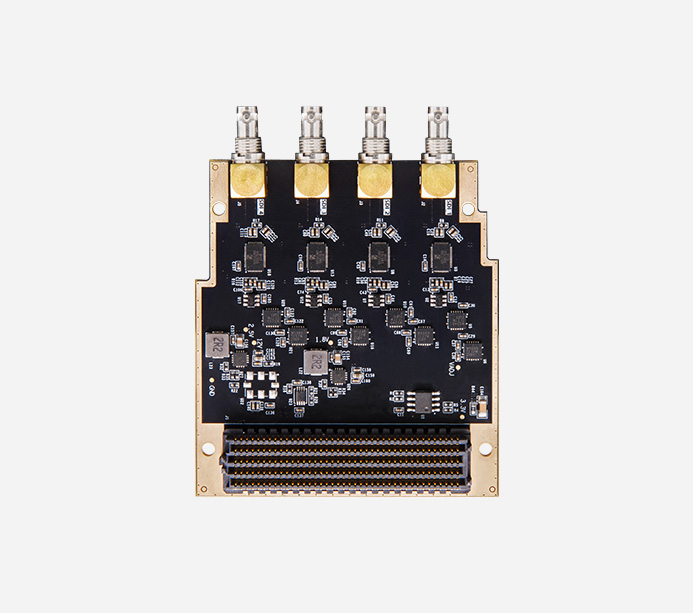

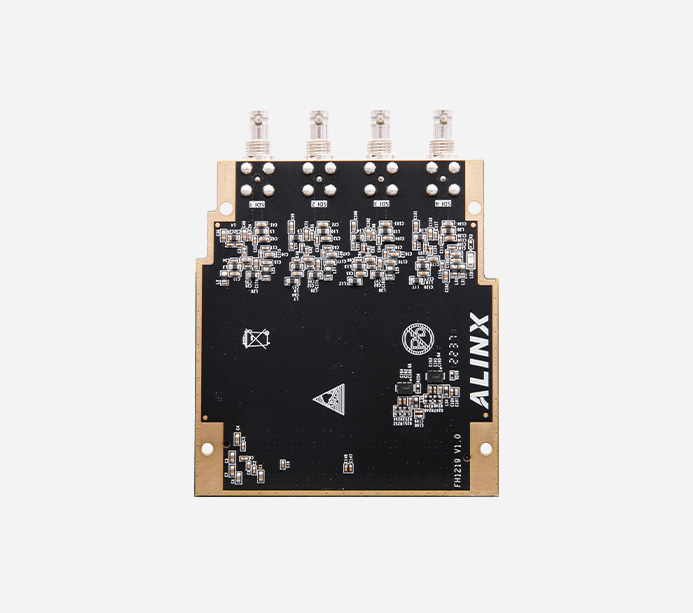

产品展示
