S1D13706F00A200：爱普生(EPSON) QVGA LCD控制器

S1D13706 概述

   S1D13706 是一款彩色/单色 LCD 图形控制器，具有嵌入式 80 KB SRAM 显示缓冲区。 S1D13706 针对 QVGA TFT 面板，支持多种其他面板类型，并提供低成本、低功耗、单芯片解决方案，以满足嵌入式市场的需求。对于电路板尺寸和电池寿命是主要问题的设备来说，它是一个理想的解决方案。

   S1D13706 采用有保证的低延迟 CPU 架构，因此无需 READY/WAIT# 握手信号即可支持微处理器。 32 位内部数据路径为显示内存提供高性能带宽，从而实现快速屏幕更新。

   需要旋转显示图像的产品可以利用 SwivelView^TM 功能，该功能提供对软件应用程序透明的显示内存的硬件旋转。 S1D13706 还支持“画中画”（可变大小的叠加窗口）。

   S1D13706 对 CPU 类型或操作系统的公正性使其成为适用于各种应用的理想显示解决方案。

S1D13706 特征

• 嵌入式 80KB SRAM 显示缓冲器

• 低工作电压

• 低延迟 CPU 接口

• 直接支持流行的主机接口

• 可编程分辨率和颜色深度

• STN LCD 支持

• TFT LCD 支持

• 反射有源矩阵支持

• SwivelView^TM（显示图像的90°、180°、270°硬件旋转）

• 画中画（叠加窗口）

• 软件启动的省电模式

• 硬件或软件视频反转

• 100 引脚 TQFP15 封装

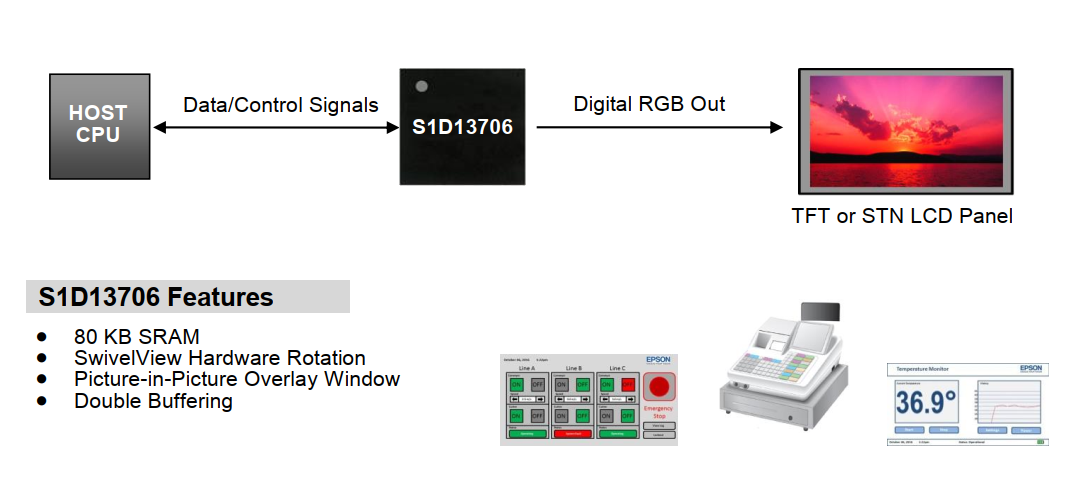

S1D13706 系统框图

S1D13706 描述

显示缓冲区

• 嵌入式 80 KB SRAM 显示缓冲区

CPU接口

• 修复了低延迟 CPU 访问时间

• 直接支持流行的主机接口

显示支持

• 4/8 位单色 LCD 接口

• 4/8/16 位彩色STN LCD 接口

• 单面板、单驱动无源显示器

• 9/12/18 位 TFT 面板

• 支持的典型分辨率：

   o  320x240@8bpp

   o  160x160@16bpp

   o  160x240@16bpp

时钟源

• 两个时钟输入（可能的单个时钟）

• 时钟源可内部分频以获得更高频率的时钟输入

掉电模式

• 软件启动的省电模式

显示模式

• 1/2/4/8 bpp 支持

• 在单色无源 LCD 面板上使用 FRM 和抖动处理最多 64 级灰度

• 无源 STN 和有源矩阵面板上高达 64K 色彩

• SwivelView^TM：显示图像直接硬件旋转 90°、180°、270°

• “画中画”显示覆盖在背景图像上的可变大小窗口

• 双缓冲/多页：提供流畅的动画和即时屏幕更新

工作电压

• COREVDD 1.8 至 2.2V和 3.0 至 3.6V

• HIOVDD 1.8 至 2.2V和 3.0 至 3.6V

• NIOVDD 3.0 至 3.6V

封装

• 100 引脚 TQFP15

S1D13706封装
