FL9613：4通道12bit 250MSPS AD9613 AD采集 ADC模数转换 FMC LPC子板子卡
主芯片：ADI AD9613BCPZ-250
FL9613：4通道12bit 250MSPS AD9613 AD采集 ADC模数转换 FMC LPC子板子卡
产品型号：FL9613
产地：上海
EAN码：6971390279281
价格：￥5999.00
4 通道高速 AD FMC 子板
4 路 250MSPS，12 位的 AD 模块 SSMC 接口支持外部触发信号输入，时钟模式支持内部参考时钟输入、外部参考时钟输入
产品参数
参数功能
AD 转换芯片 | 2 片 AD9613BCPZ-250 | 配置接口 | SPI 接口 |
AD 转换通道 | 4 路 | 外部时钟输入 | 1 路 |
AD 采样速率 | 250MSPS | 外部触发信号输入 | 1 路 |
AD 采样数据位数 | 12 位 | 数字接口电平标准 | LVDS 电平 |
AD 模拟信号输入范围 | 1.7V P-P | 模拟信号输入接口 | SSMC 接口 |
AD 输入阻抗 | 50 欧姆 | 工作温度 | -40℃~85℃ |
FMC 接口 | FMC LPC | 耦合方式 | 交流耦合 |

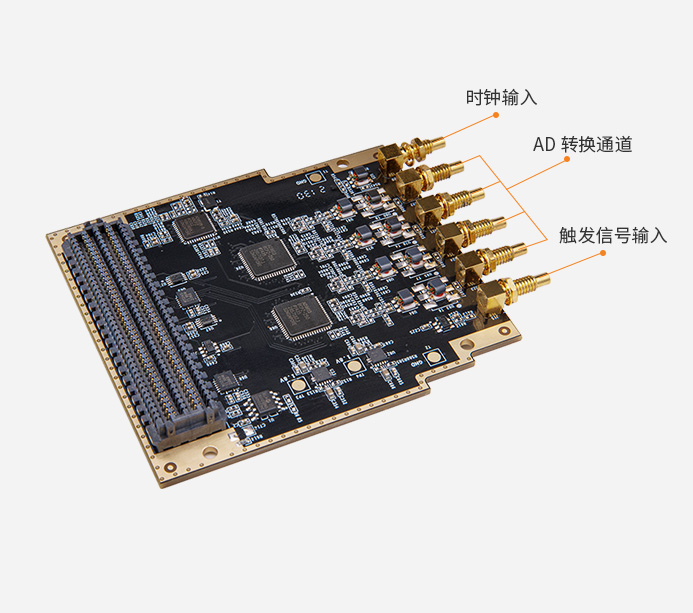

接口展示
功能结构图

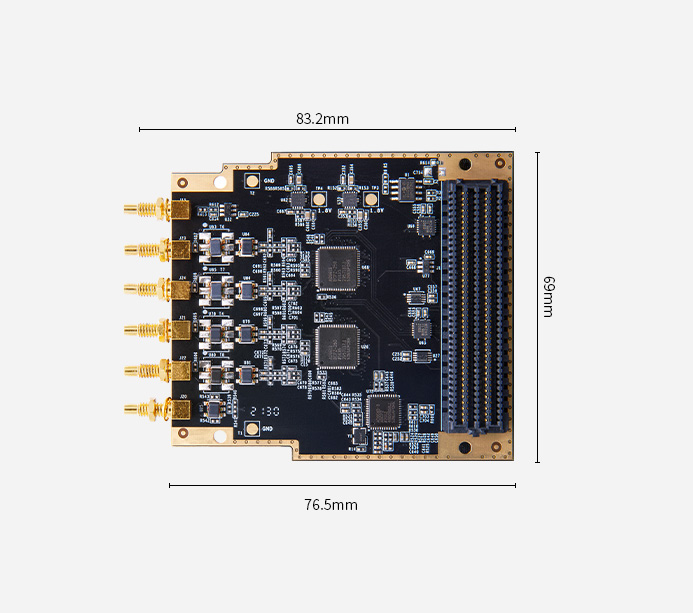

尺寸结构图
针脚定义
FMC 接口

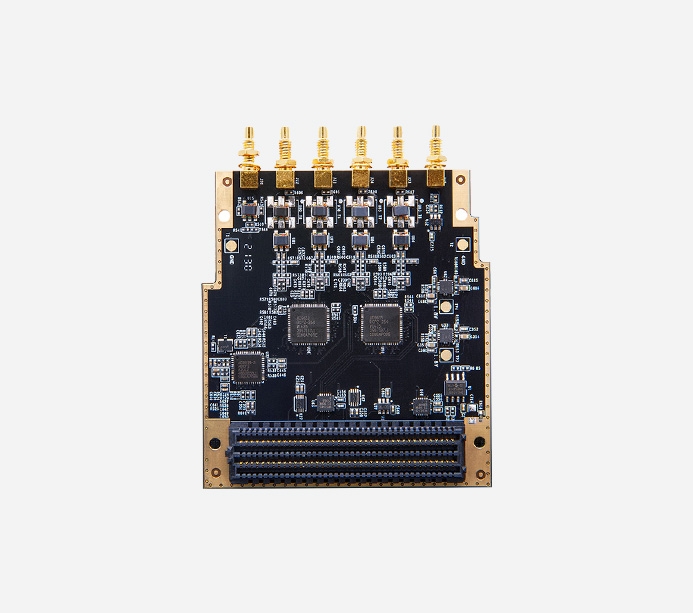

产品展示
