FH7000：16bit / 14bit RF-ADC 采集 AD9371 RF-DAC 通信射频软件无线电 FMC HPC 子板子卡
芯片型号, AD9371BBCZ / AD80406BBCZ（两款芯片随机发）
FH7000：16bit / 14bit RF-ADC 采集 AD9371 RF-DAC 通信射频软件无线电 FMC HPC 子板子卡
产品型号：FH7000
产地：上海
EAN码：6971390277966
价格：￥13999.00
高集成射频 FMC子板
覆盖 300MHz~6GHz 频段，并集成了双通道收发链路，发送实时带宽最大 250MHz，接收带宽最大 100MHz 适合应用于通用软件无线电平台
参数功能
芯片型号 | AD9371BBCZ / AD80406BBCZ（两款芯片随机发） |
位数 | 16bit ADC & 14bitADC |
天线开关 | 支持半双工、全双工，TDD/FDD 模式 |
覆盖频率 | 300MHz-6GHz |
带宽 | 发送高达 250MHz，接收高达 100MHz |
功率放大器 | 14dB@2GHz，支持发射功率最高10dBm 输出 |
RF 阻抗 | 匹配 50Ω |
数字接口 | JESD204B |
时钟 | 支持内部或者外部参考时钟 |
选配GPS模块 | 通过 GPS 提供参考时钟和脉冲同步信号 |
FMC接口 | HPC |
结构尺寸 | 76.5x 69mm |
接口展示
功能结构图
专业的前端设计
射频前端包括功率放大器，天线开关，balun 等组件，提升了设备的实用性，不仅规格符合标准的 FMC 规范，而且实用性显著提升
射频指标

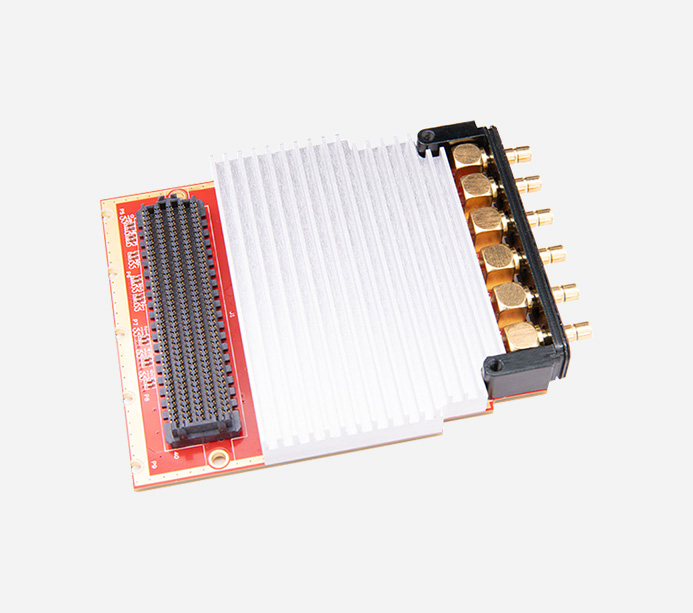

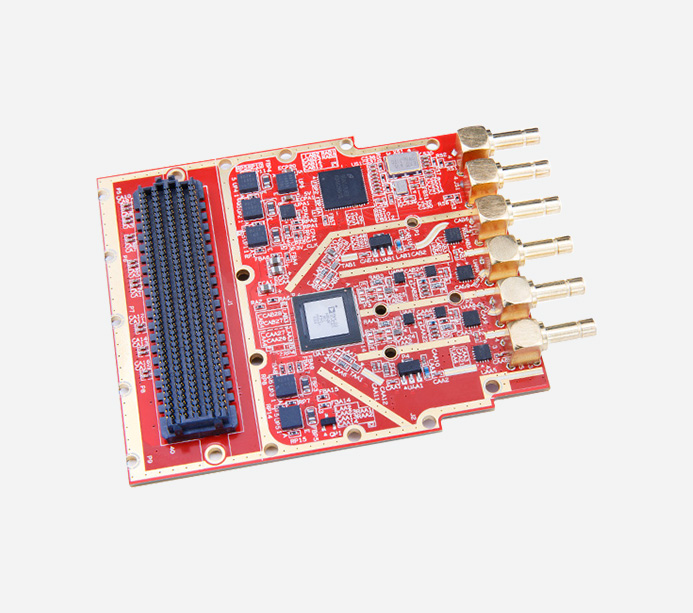

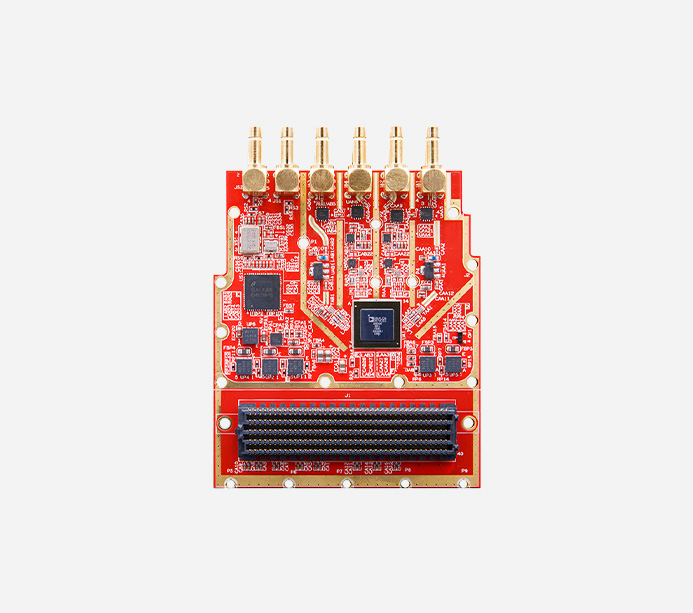

产品展示
