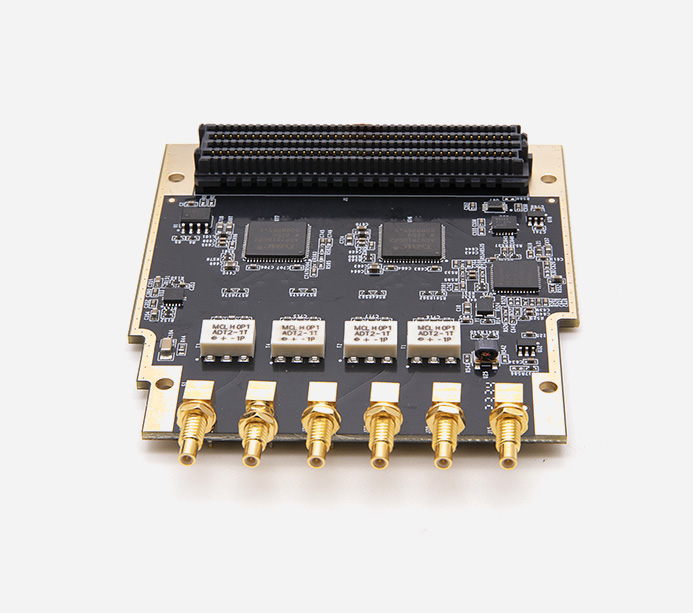

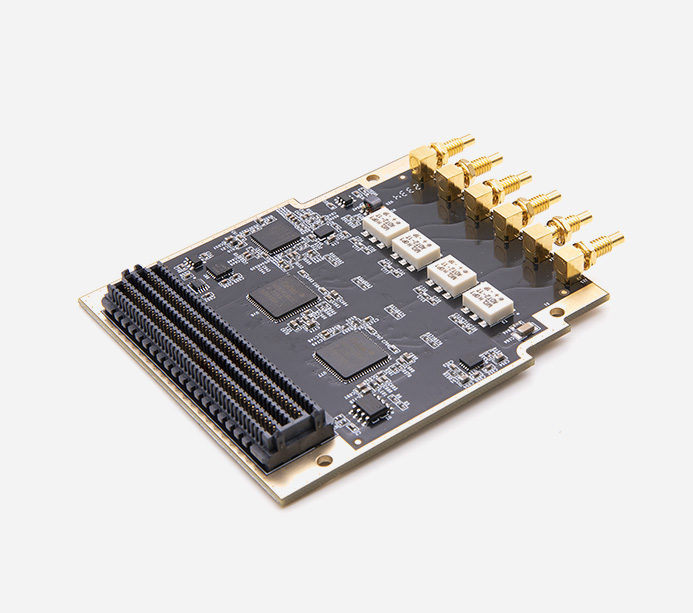

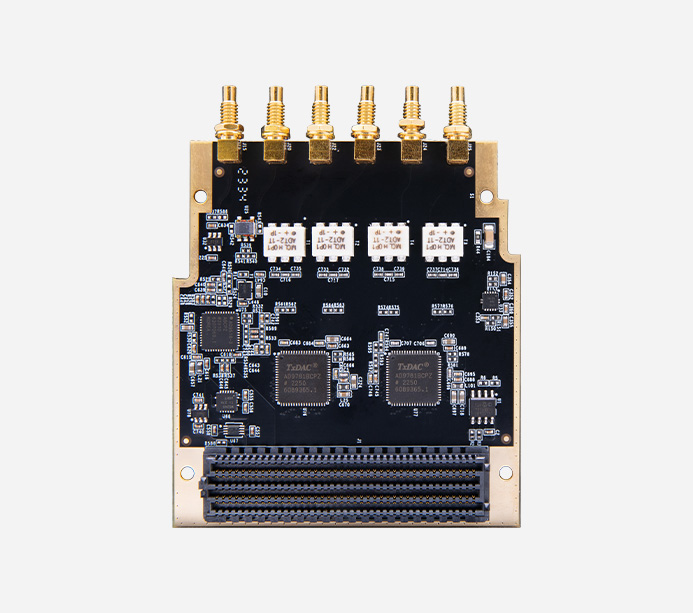

FL9781：4 通道 14bit 500MSPS AD9781 DA DAC模数转换模块LPC FMC 板卡
主芯片：ADI AD9781BCPZ
FL9781：4 通道 14bit 500MSPS AD9781 DA DAC模数转换模块LPC FMC 板卡
产品型号：FL9781
温度等级：-40℃~85℃
产地：上海
价格：￥4999.00
4 通道高速 DA 输出 FMC 子板
4 通道高速 DA 模块，每路 DA 为 14 位，500MSPS 转换率的数字转模拟信号
产品参数
参数功能
芯片型号 | AD9781BCPZ |
DA 输出路数 | 4 路，14bit，500MS/s 更新率 |
输出阻抗 | 50 Ohm |
全量程输出电流 | 8.66mA~31.66mA（默认 20mA） |
输出幅度范围 | -350mV~+350mV |
模拟信号输出接口 | SSMC 接口 |
输出耦合方式 | 交流耦合 |
外部时钟输入 | 1 路 |
外部触发/同步信号 | 1 路输入，3.3V LVCMOS 或 LVTTL |
FMC 接口 | 支持 LPC 或 HPC |
数字接口电平标准 | LVDS 电平 1.8V 或者 2.5V |
配置接口 | SPI 接口 |
工作温度 | -40℃~85℃ |
功耗 | 小于 6W |
接口展示
原理框图
尺寸结构
针脚定义
硬件连接和测试
FL9781 模块和 FPGA 开发板的硬件连接测试
Z19 开发板和 FL9781 的硬件连接图
DA 输出的正选波波形图
支持的开发板
ALINX 很多开发板都带有 FMC LPC 接口或者 HPC 接口，所有的带 FMC 接口的开发板都支持 FL9781 模块。以下的开发板已经提供了 FL9781 模块的例程。
编号 | 开发板型号 | FMC 连接器 |
1 | AX7325/AX7325B | J7 |
2 | AX7350 | J15 |
3 | AX7450 | J7 |
4 | AXKU040 | FMC2（J6） |
5 | AXKU041 | FMC2（J2） |
6 | AXKU042 | FMC2（J13） |
7 | AXU4EVB-P | J41 |
8 | AXU5EVB-P | J41 |
9 | AXU9EGB | J7 |
10 | AXU15EGB | J7 |
11 | Z7-P | J13 |
12 | Z19 | FMC2（J33） |
13 | Z19-P | FMC2（J19） |
