FH9000：16bit / 14bit AD9009 RF-ADC采集 RF-DAC转换 软件无线电射频5G通信FMC HPC子板子卡
主芯片型号：ADRV9009BBCZ / AD9379BBCZ
FH9000：16bit / 14bit AD9009 RF-ADC采集 RF-DAC转换 软件无线电射频5G通信FMC HPC子板子卡
产品型号：FH9000
产地：上海
EAN码：6971390277959
价格：￥21699.00
高集成射频 FMC 子板
覆盖 75MHz~6GHz 频段，并集成了双通道收发链路 发送实时带宽最大 450MHz，接收带宽最大 200MHz 适合应用于通用软件无线电平台
参数功能
芯片型号 | ADRV9009BBCZ / AD9379BBCZ（两款芯片随机发） |
位数 | 16bit ADC & 14bitADC |
天线开关 | 支持TDD 模式 |
覆盖频率 | 75MHz-6GHz |
带宽 | 发送高达 450MHz，接收高达 200MHz |
功率放大器 | 14dB@2GHz，支持发射功率最高 10dBm 输出 |
RF 阻抗 | 匹配 50Ω |
数字接口 | JESD204B |
时钟 | 支持内部或者外部参考时钟 |
FMC 接口 | HPC |
结构尺寸 | 76.5x 69mm |
接口展示
功能结构图
专业的前端设计
射频前端包括功率放大器，天线开关，balun 等组件，提升了设备的实用性
射频指标

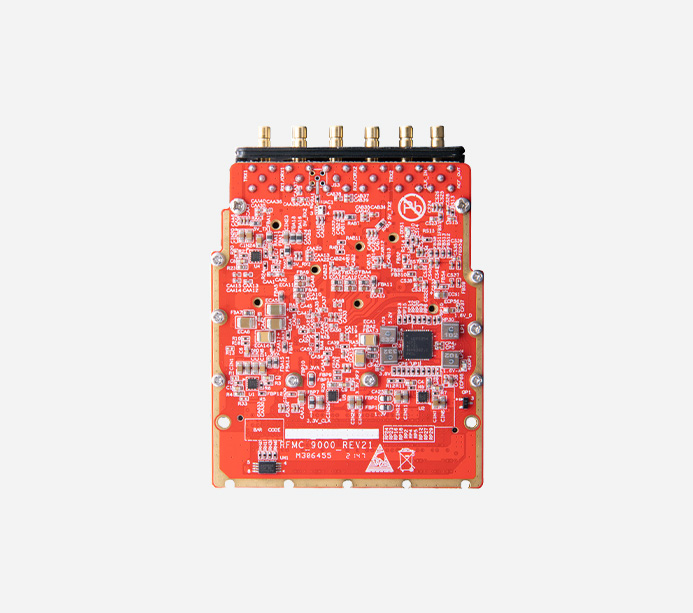

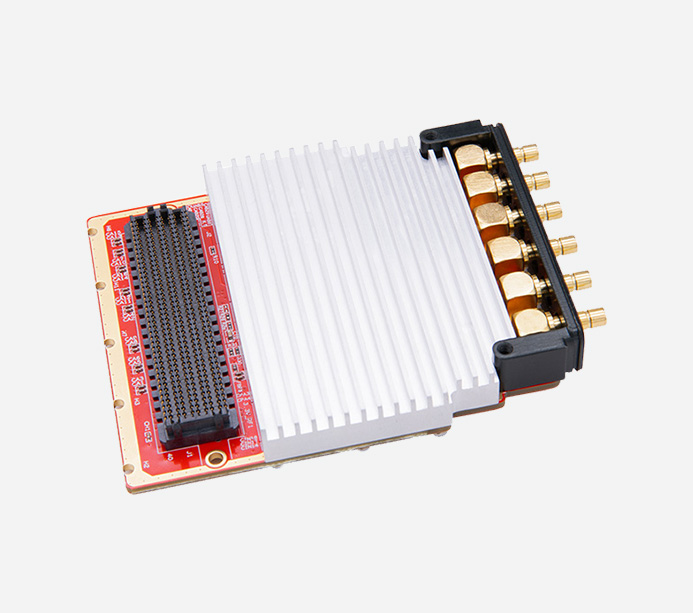

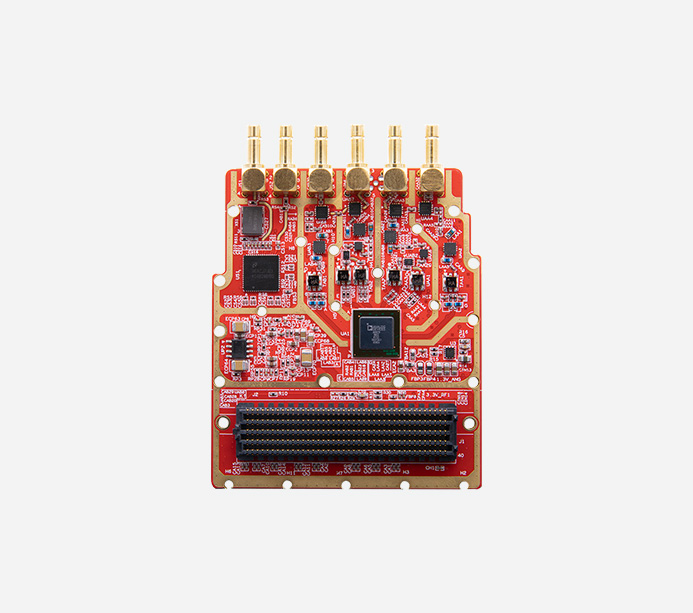

产品展示
