FH9680：4 路 1.25GSPS 采样率14bit AD采集 ADC数模转换FMC子卡
主芯片：AD9680BCPZ-500

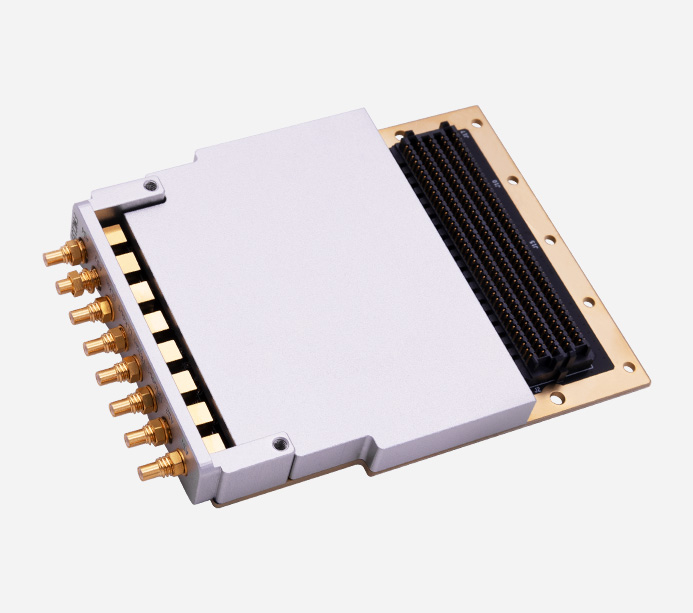

FH9680：4 路 1.25GSPS 采样率14bit AD采集 ADC数模转换FMC子卡
产品型号：FH9680 V1.0
产地：上海
价格：￥35000.00

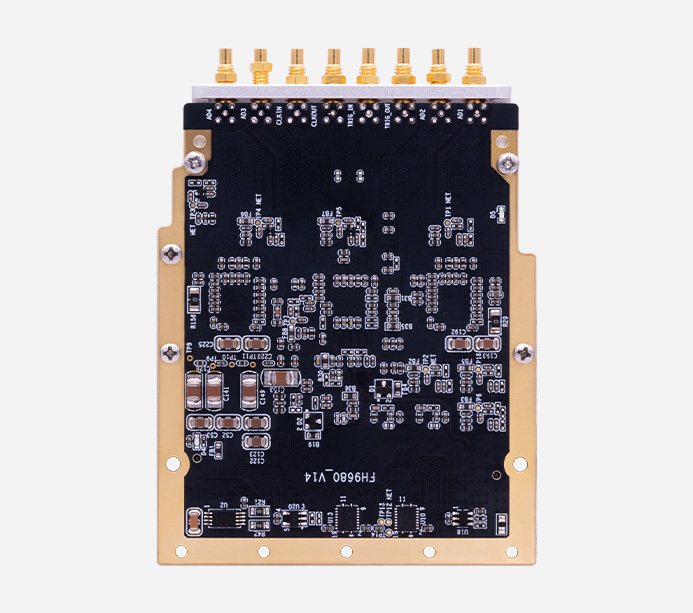

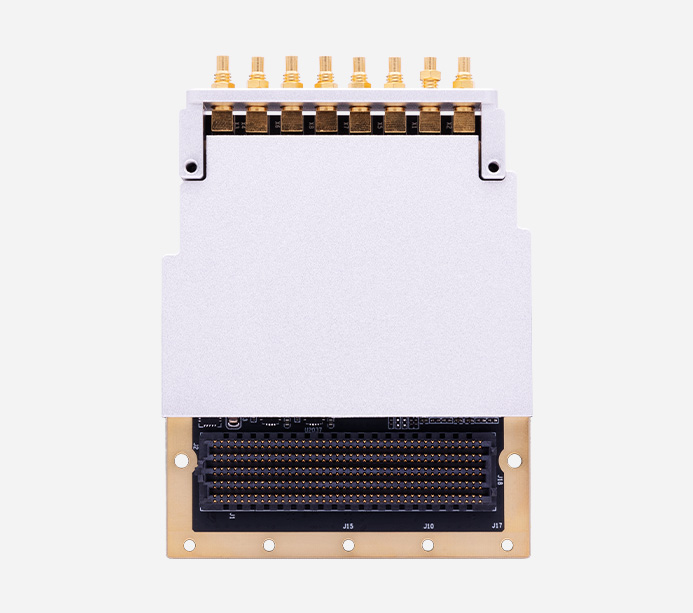

4 路高速 ADC 采集 FMC 子卡
1.25GSPS 采样率，14 位 ADC 高分辨率，2GHz 全功率带宽
FH9680 基于 VITA57.1 标准规范的 JESD204B 接口 FMC 子卡，该子卡可以实现 4 路 14-bit、1.25GSPS ADC 采集功能。该子卡 ADC 器件采用 ADI 公司的 AD9680 芯片,全功率 -3dB 模拟输入带宽可达 2GHz。该 ADC 与 FPGA 的主机接口通过 8 通道的高速串行 GTX 收发器进行互联。
适用于通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用。
AD9680 芯片 高频带宽、低噪声
JESD204B 8 通道 GTX 收发器互联
HMC7044 时钟发生器
宽温工作-40°C ~ +85°C 工业级可靠
6W 典型功耗 低功耗设计
-154 dBFS/Hz 低噪声密度
超高性能 ADC 配置
4 路 14 位 1.25GSPS AD 采集
2GHz 全功率带宽
工业级可靠性与集成便利性
宽温工作（-40°C ~ +85°C）
VITA57.1 标准，即插即用于兼容载板
低功耗设计，6W 典型功耗
+12V 单电源供电
软件支持
可选集成板级软件开发包（BSP）
底层接口驱动/板级互联接口驱动
（功能框图）
产品参数
ADC 核心性能 ( AD9680)
接口 | JESD204B（子类1）编码数字输出 |
功耗 | ARM Mali™-400 MP2 |
SNR | 65.3dBFS@1GHz，-1dBFS amplitude |
SFDR | 85dBFS@1GHz，-1dBFS amplitude |
ENOB | 10.8BIT（10MHz） |
DNL | ±0.5LSB，INL=±2.5LSB |
直流供电 | 1.25V、2.5V，3.3V |
噪声密度 | -154dBFS/Hz |
无失码 | 工作中无丢失的代码 |
全功率带宽 | 2 GHz (-3 dB) |
基准电压源 | ADC内部基准电压源 |
通道配置 | 混合 JESD204B Lane 配置 |

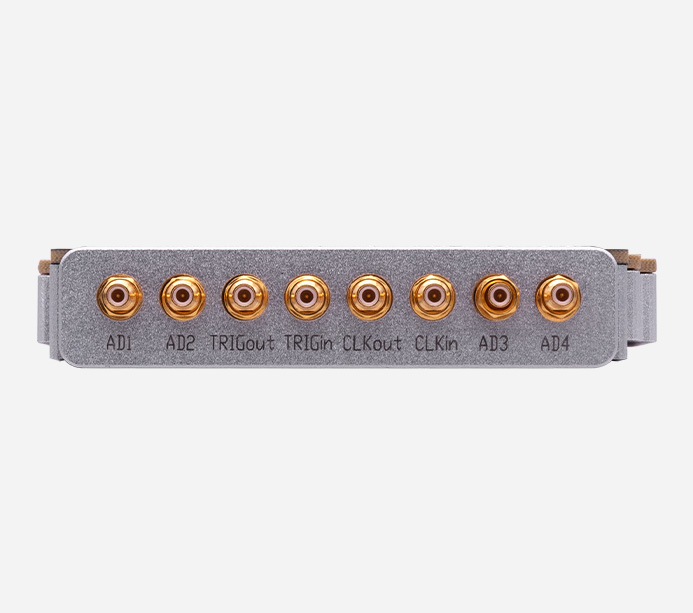

时钟与触发
时钟发生器 | 高性能时钟发生器芯片 HMC7044 |
时钟源 | 支持 100MHz LVDS 晶振，支持外时钟输入 |
触发 | 支持1路输入/输出触发信号， LVTTL(3.3V) 电平标准 |
同步 | 支持同步输入/输出功能 |
物理与电气特征
板卡尺寸 | 84.1 x 69mm |
典型功耗 | 6W |
供电 | +12V |
散热方式 | 自然风冷散热 |
环境特征
工作温度 | -40℃~﹢85°C |
存储温度 | -55℃~﹢125°C |
工作湿度 | 5%~95%，非凝结 |
包装清单
FMC 子卡 | 1 |
应用领域
该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用
雷达与智能天线 5G及LTE无线技术
自动驾驶 测试与测量
