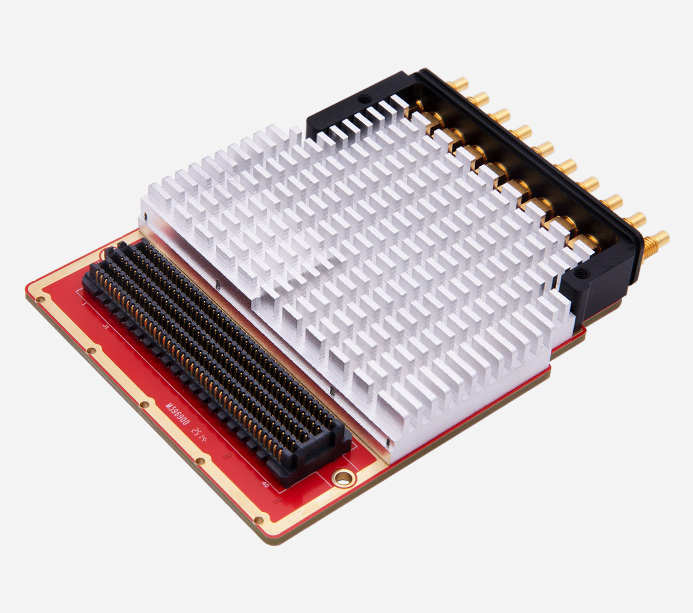

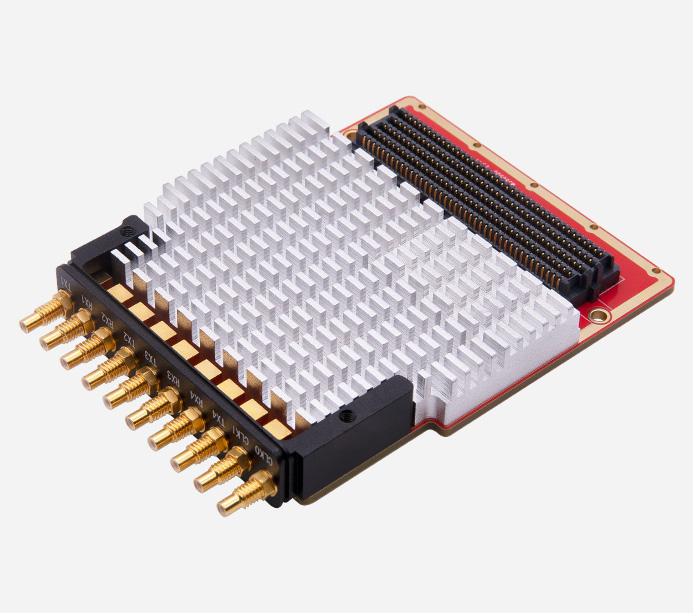

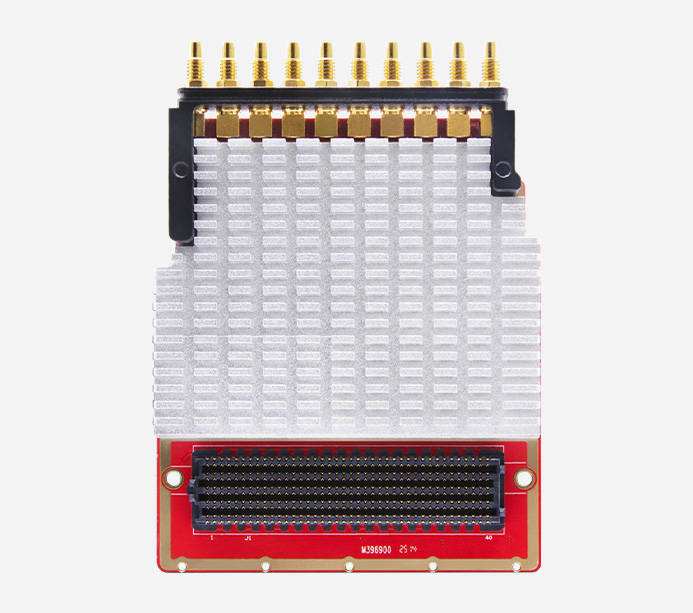

FH9600：FMC宽带射频收发子卡ADRV9025A核心 4发4收 5G/雷达/ 通信 软件无线电5G通信雷达
主芯片：ADRV9025ABBCZ
FH9600：FMC宽带射频收发子卡ADRV9025A核心 4发4收 5G/雷达/ 通信 软件无线电5G通信雷达
产品型号：FH9600
产地：上海
价格：￥24800.00
旗舰级宽带射频收发 FMC 子卡
4个发射器 (Tx)+4个接收器 (Rx)+2个观测接收器 (ORx)，VITA57.1 FMC 标准接口
FH9600是一款基于 ADRV9026 的高性能、宽频带、多通道射频收发 FMC 模块为高性能软件无线电平台 (SDR) 提供一站式的射频前端解决方案；
适用于5G基站、雷达系统、大规模 MIMO 系统、高端测试仪等应用。
·AD9680 RF 收发器芯片
·450MHz（合成带宽） 4x TX
·200MHz 4x RX
·450MHz 2x ORX
·75MHz~6GHz 宽频带覆盖
·LMK04828 时钟芯片
·TX->ORX 环回校准
·TDD与FDD 双工模式
超宽频段覆盖+高带宽
75MHz~6GHz 全频段射频处理
4x 独立 200MHz 接收通道（RX）
4x 独立 200MHz（合成450MHz）发射通道（TX）
2x 450MHz反馈链路观测通道（ORx）
（功能框图）
灵活的时钟配置
TI 时钟芯片(LMK04828)，支持可变采样率
支持动态JESD204B/C速率配置，兼容性强
可选内部/外部参考时钟
支持外部本振输入（LO1/LO2）
（时钟级联分配链路）
软件支持
提供 FPGA 参考代码
JESD204B/JESD204C 参考设计
（观测校准反馈链路）
低功耗与高能效
12V, 3.3V, VADJ 1.8V电压输入，兼容性强
整卡功耗 < 9W，降低功耗和发热，提高能效
紧凑尺寸，板载散热器，适配严苛环境
产品参数
射频核心参数
芯片 | Analog Devices ADRV9025ABBCZ |
时钟管理芯片 | Texas Instruments LMK04828 |
工作频段 | 75MHz ~ 6GHz |
通道配置 | 4发射(TX) + 4接收(RX) + 2观测器(ORx，各支持双输入) |
瞬时带宽 | TX通道：200MHz（单通道） RX通道：200MHz（单通道） 合成带宽：450MHz（TX/ORx） |
动态性能 | EVM：≤0.56% （5G NR@100MHz） ACLR：< -64dB |
增益控制精度 | TX增益步进：0.05dB RX增益步进：0.5dB |
最大ADC采样率 | 245.76 MS/s |
最大DAC采样率 | 491.52 MS/s |
射频性能指标
参数 | 发射通道 (Tx) | 接收通道 (Rx) |
接口类型 | SSMC | SSMC |
输出功率 | +5 dBm (@1.5GHz，CW) | - |
灵敏度 | - | -90 dBm (@20MHz带宽) |
EVM | 0.56% (5G NR @100MHz) | < 2% |
增益控制范围 | 32 dB | 30 dB |
ACLR | < -64 dB | - |
噪声系数 (NF) | - | 11.9 dB (@2.6GHz) |
宽带 SFDR | - | 60 dBc (ADC) |
噪声系数 (NF) | -69 dBc (典型值 @2.5GHz) | - |
物理与电气特征
板卡标准 | VITA 57.1 FMC HPC |
供电电压 | +12V，+3.3V |
IO Bank电压 | VADJ = 1.8V |
典型功耗 | < 9 W |
尺寸 | 69.0 mm x 82.6mm |
包装清单
FMC 子卡 | 1 |
应用领域
该板卡适用于5G基站、雷达系统、大规模 MIMO 系统、高端测试仪等应用
5G/4G/3G宏站与小基站 Massive MIMO 系统
相控阵雷达 便携式测试设备
