FH9656：8 通道 125MSPS 16bit AD 采集 ADC 模数转换 FMC卡 VITA57.1 HPC
主芯片型号： ADI AD9656BCPZ-125
FH9656：8 通道 125MSPS 16bit AD 采集 ADC 模数转换 FMC卡 VITA57.1 HPC
产品型号：FH9656 V1.0
产地：上海
价格：￥30000.00
8 通道 AD 采集 FMC 子卡

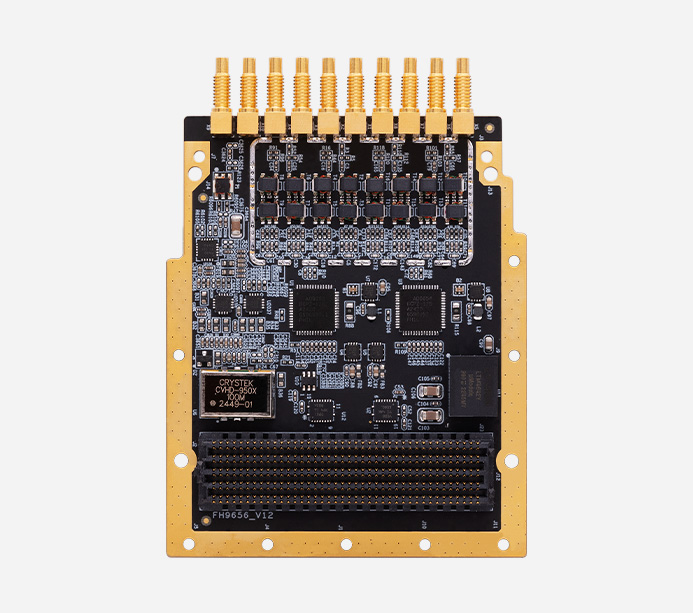

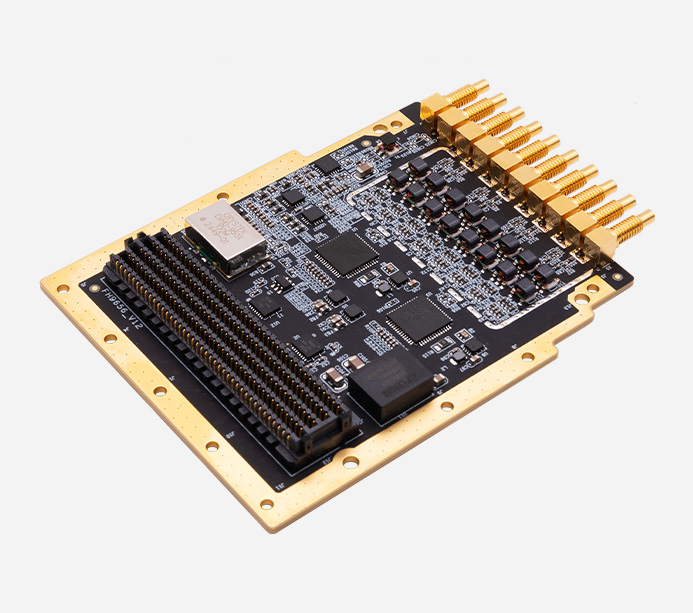

FH9656 是一款 8 通道 125MHz 采样率 16 位 AD 采集 FMC 子卡，符合 VITA57.1 规范，可以作为一个理想的 IO 模块耦合至 FPGA 前端，8 通道 AD 通过高带宽的 FMC 连接器（HPC）连接至 FPGA 从而大大降低了系统信号延迟。
·125MSPS 采样率
·16 位 分辨率
·8 通道 同步性采集
·650MHz 模拟输入带宽
·-40°C ~ +85°C 宽温工作
·4W 典型功耗 低噪声密度
功能框图
软件支持
可选集成板级软件开发包（BSP）
底层接口驱动/板级互联接口驱动
产品参数
AD 性能指标
通道与采样 | 支持 8 路 16 位 125MSPS 采样率 |
输入特性 | 支持单端交流耦合输入 |
输入电压范围 | 2.0Vpp~2.8Vpp |
模拟输入带宽 | 650MHz |
信噪比（SNR） | 79.9dBFS（16MHz）/ 78.1dBFS（64MHz） |
无杂散动态范围（SFDR） | ±0.5LSB，INL=±2.5LSB |
ENOB@9.7MHz | 12.9bits |
FMC 接口指标
标准 | 符合 VITA 57.1 FMC 规范 |
FMC 连接器型号 | ASP-134488-01，HPC 接口 |
数据接口 | JESD204B 高速串行接口 |
配置存储 | 板载 1 片 EEPROM |
时钟与触发
时钟芯片 | HMC7044 |
时钟模式 | 支持本地参考、外部参考时钟、外部输入 VCO |
同步功能 | 支持多板卡同步 |
触发 | 支持外触发输入/输出 |
物理与电气特征
板卡尺寸 | 84.1 x 69mm |
典型功耗 | 4W |
供电 | +12V |

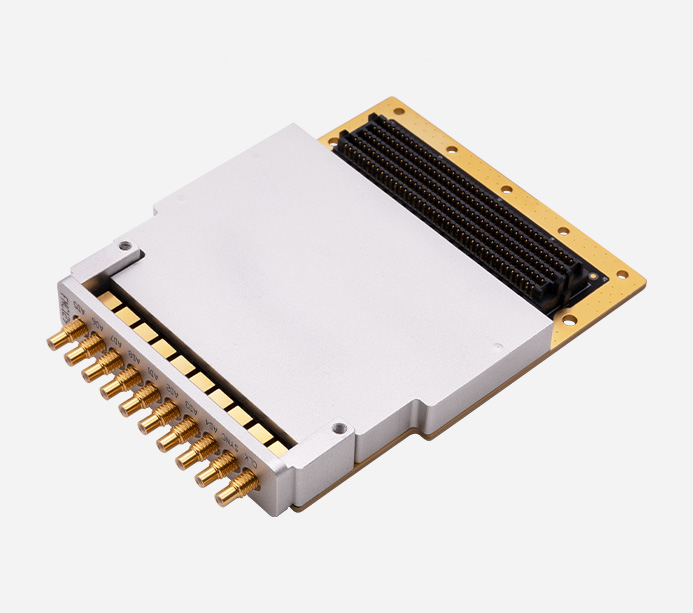

散热方式 | 自然风冷散热或金属导冷散热 |
环境特征
工作温度 | -40℃~﹢85°C |
存储温度 | -55℃~﹢125°C |
工作湿度 | 5%~95%，非凝结 |
软件支持
开发包 | 提供板级支持包 (BSP) |
FPGA支持 | 支持 Kintex-7， Virtex-7 系列 |
包装清单
FMC 子卡 | 1 |
应用领域
该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用
雷达与智能天线 软件无线电
卫星通信 测试与测量
