AXP203：紫光同创 Logos2 PG2L200H 国产FPGA开发板 PCIE2.0
FPGA型号：PG2L200H-6IFBB484
AXP203：紫光同创 Logos2 PG2L200H 国产FPGA开发板 PCIE2.0
PG2L200H
产品型号：AXP203
产地：上海
价格：￥2499.00
紫光同创 Logos-2 系列
PCIe 2.0 FPGA 综合开发板
·240K LUT4
·160K LUT6
·320K Flip-Flops
·千兆网口 2 路
·HDMI 输入输出接口
·PCIe 2.0 接口
方便二次开发及方案验证
Logos-2 开发平台采用核心板 (SOM)+ 扩展板模式，方便用户对核心板的二次开发及方案验证，配置强悍，接口丰富
1GB DDR3
16MB QSPI Flash
PG2L200H FPGA 器件
180 扩展 IO
150 电压可调 IO
-40°C~85°C 工作温度
丰富的器件资源
芯片采用 28nm CMOS 成熟工艺，提供丰富的片上资源和高性能接口，支持高速 Serdes、PCle Gen2、DDR3 等特性
PCIe Gen2 x4 PCIe 硬核
256-bit AES 加密
740 APM 单元
4x 6.6Gbps HSST 收发器
10 +10 GPLL+PPLL
1MSPS ADC 硬核

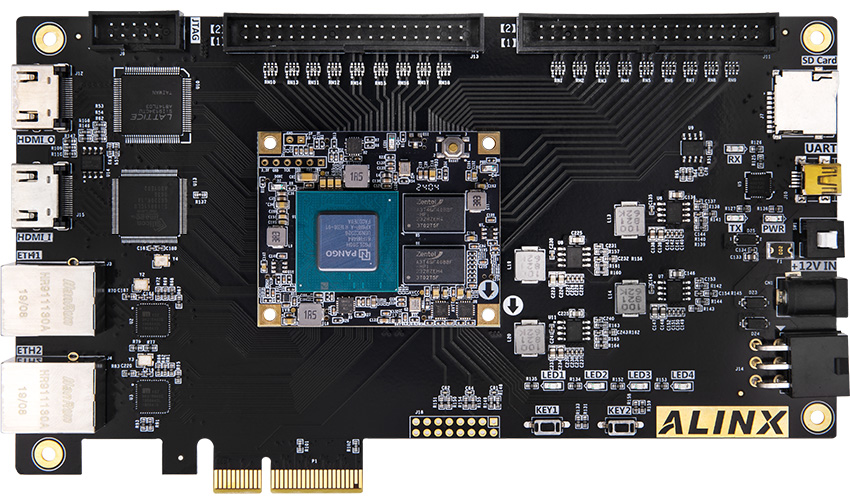

功能接口
·核心板
*了解核心板，点击查看详情 >>

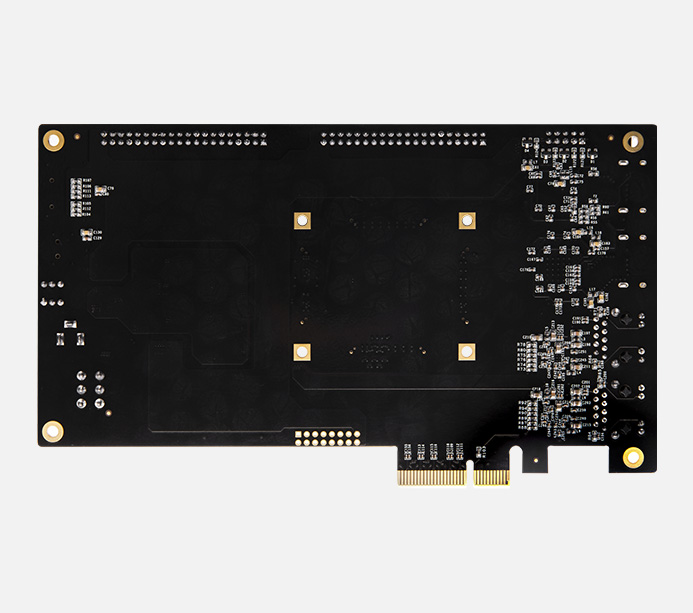

·开发板
产品参数
核心板参数
FPGA 型号 | PG2L200H-6IFBB484 |
工作温度 | 工业级，-40°C~85°C |
RAM | 1GB DDR3，32bit |
QSPI FLASH | 16MB |
等效 LUT4 | 239700 |
Flip-Flops | 319600 |
分布式 RAM | 2469 Kbit |
块 RAM | 14940 Kbit |
GPLLs+PPLLs | 10+10 |
扩展 IO | 180 |
电压可调 IO | 150 |
差分对 | 72 |
PCI-Express | PCIe Gen2 |
APMs | 740 (25*18) |
HSSTs | 4x 6.6Gbps |
ADCs | 1 |
AESs | 1 |
接口和功能
PCIe x4 接口 | 支持 PCI Express 2.0 标准，提供 PCIe x4 高速数据传输接口 |
以太网接口 | 2 路 10/100M/1000M 以太网 RJ-45 接口，进行以太网数据交换 |
JTAG 口 | 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试 |
HDMI 输出 | 1 路 HDMI 输出，支持 1080P@60Hz 输出，支持 3D 输出 |
HDMI 输入 | 1 路 HDMI 输入支持 1080P@60Hz 输入，支持不同格式数据输入 |
USB 转串口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
EEPROM | 1 个 IIC 接口的 EEPROM 24LC04 |
SD 卡座 | 1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式 |
LED | 核心板 1 个 LED，扩展板 4 个 LED |
按键 | 核心板 1 个，扩展板 2 个 |
40 针扩展口 | 2 个 40 针 2.54mm 间距的扩展口，可以外接 ALINX 各种模块 （双目摄像头，TFT LCD 屏，高速 AD 模块等） |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流 |
包装清单
FPGA 开发板 | 1 块 | 散热片 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 个 |
12V 电源 | 1 个 | PCIe 挡板 | 1 个 |
结构尺寸
尺寸大小 | 核心板 55mmx 45mm，扩展板 188mmx 110.8mm |
叠层数量 | 核心板 10 层 PCB 板设计，扩展板采用 4 层 PCB 板设计预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
通信 图像视频处理
数据分析 医疗
工业控制 网络信息安全
