AXP391：紫光同创 Titan2 PG2T390H 国产FPGA 开发板 PCIe 3.0 光纤通信
型号：PG2T390H-6IFFBG900

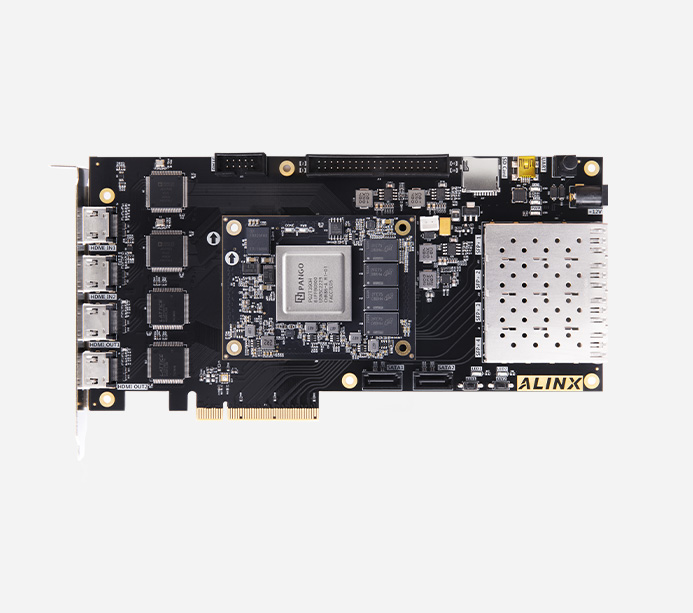

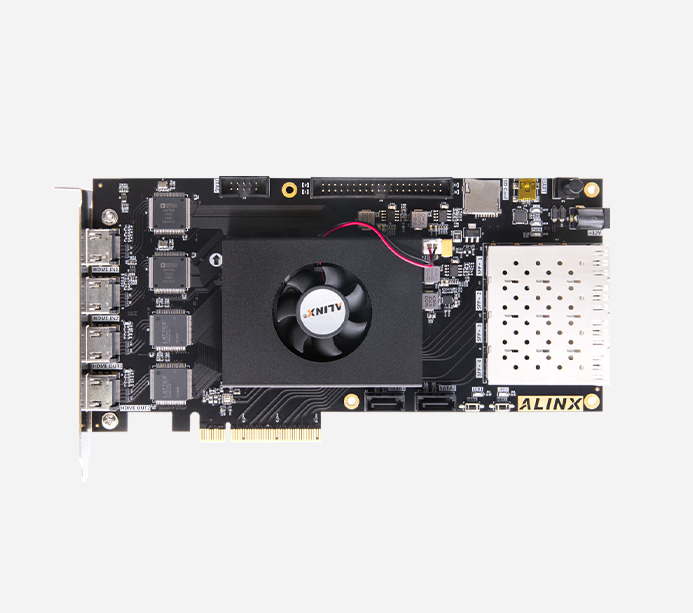

AXP391：紫光同创 Titan2 PG2T390H 国产FPGA 开发板 PCIe 3.0 光纤通信
PG2T390
产品型号：AXP391
产地：上海
价格：￥5699.00
国产紫光同创 Titan-2 系列 FPGA 开发板
PCIe 3.0 x8 接口、光纤接口、HDMI 输出接口、HDMI 输入接口、40 针扩展接口
满足用户各种 PCIe 高速数据传输，视频图像处理和工业控制的要求
技术支持
配套例程及配套资料，开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。
01. Pango Design Suite 2021.1-sp7 安装
02. LED 流水灯实验及仿真
03. 按键测试
04. PLL 锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. LM75 温度测试例程
08. SD 卡读写实验
09. HDMI 彩条输出
10. 4.3 寸屏彩条输出
11. 7 寸屏模块彩条输出
12. HDMI 输入输出环通测试
13. DDR3 读写测试实验
14. AN831 录音与播放
15. SD 卡音乐播放例程
16. 字符 HDMI 显示
17. 字符 4.3 寸屏显示
18. 字符 7 寸 屏显示
19. SD 卡中图片 HDMI 显示
20. SD 卡中图片 4.3 寸显示
21. SD 卡中图片 7 寸显示
22. AN5642 双目摄像头采集HDMI显示
23. SOBEL 摄像头边缘检测
24. AD9238 波形显示
25. AD7606 波形显示
26. ADDA 测试例程
27. AD9767 双通道正弦波产生
28. AD9767 双通道三角波产生
29. 1.25G 光纤通信测试
30. 视频图像光纤传输例程
产品套餐
开发板 | AN9767 套餐 | AN706 套餐 | AN9238 套餐 | 视频套餐 | 豪华套餐 | |
开发板 | ● | ● | ● | ● | ● | ● |
下载器 | ● | ● | ● | ● | ● | ● |
AN9767 | ● | ● | ||||
AN706 | ● | ● | ||||
AN9238 | ● | ● | ||||
双目摄像头 | ● | ● | ||||
4.3 寸屏 | ● | ● |
套餐配套模块，点击了解更多
AN9767 双通道 DA 模块 AN706 多通道 AD 模块 AN9238 双通道 AD 模块
AN5642 双目摄像头模块 4.3 寸屏模块

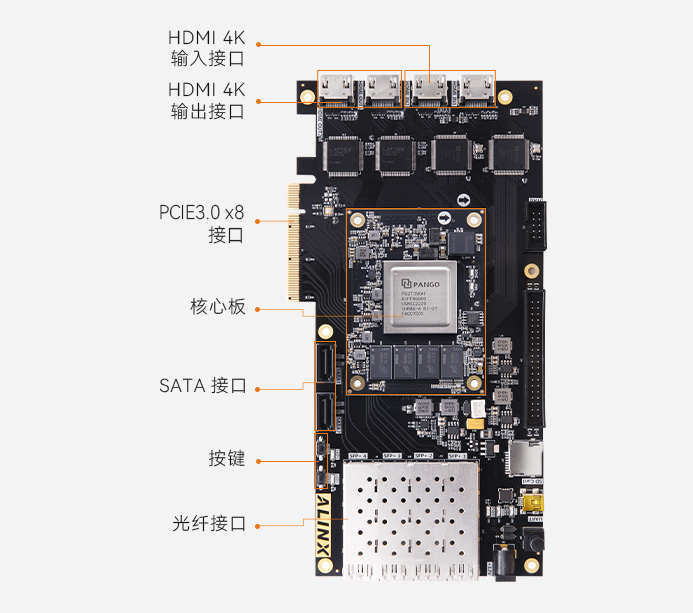

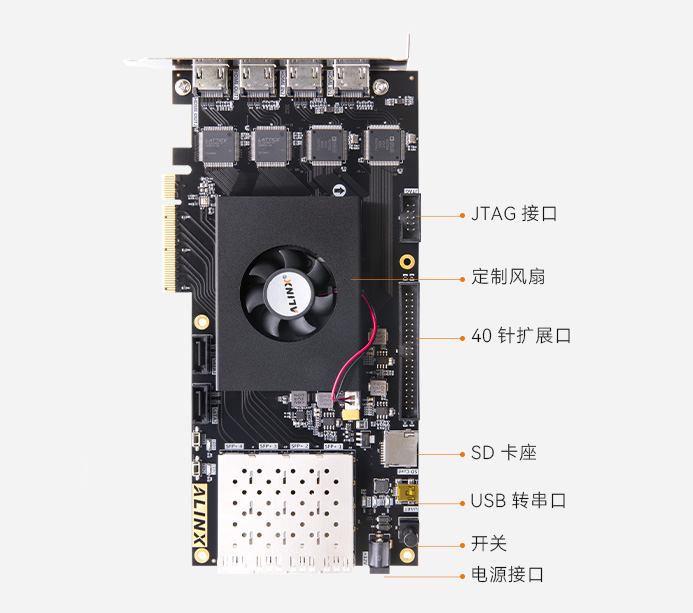

功能接口
·核心板
点击上方图片查看核心板详情>>
·开发板
产品参数
核心板主要参数
型号 | PG2T390H-6IFFBG900 |
触发器 (FF) | 487200 |
查找表 LUT6 | 243600 |
DRM（36Kbits） | 480 个 |
APM 单元（乘法器） | 840 |
GPLL 个数 | 10 |
PPLL 个数 | 10 |
ADC 通道 | 专用模拟通道 1 路；复用模拟通道 11 路 |
温度等级 | 工业级 -40℃~85℃ |
PCIe Gen3 x8 | 1 |
速度等级 | -6 |
功能和接口
DDR4 | 4 片 2 GB DDR4，64bit |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用户数据存储 |
HSSTHP | 16 路 HSSTHP，每路 13.125Gb/s max，适合光纤通信和 PCIe 数据通信 |
PCIe Gen3 接口 | 1 路 PCIe 3.0 x8 接口，用于和电脑主板的 PCIE 通信，单通道通信速率可高达 8Gbps |
SFP 光纤接口 | 4 路高速的光纤通信接口，每路接收和发送速度高达 10Gb/s |
HDMI 输入输出 | HDMI 输入输出各两路，支持 4K@30 帧输入输出 |
SATA 接口 | 2 路 SATA 接口，外接硬盘 |
USB Uart 接口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
SD 卡座 | 1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式 |
40 针扩展口 | 1 个 40 针 2.54mm 间距的扩展口，可以外接 ALINX 各种模块（双目摄像头，TFT LCD 屏，高速 AD 模块等）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路。 |
JTAG 调试口 | 1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试 |
晶振 | 1 个单端 200MHz 晶振提供给 FPGA 逻辑的 DDR 控制参考时钟 1 个差分 125MHz 晶振提供给 HSST 收发器参考时钟 |
LED | 核心板 2 个 LED，扩展板 5 个 LED |
按键 | 2 个用户按键 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V / 3A 供电 |
输入电流 | 3A 最大电流 |
包装清单
FPGA 开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 | 挡板 | 1 个 |
结构尺寸
尺寸大小 | 核心板 80mm x 60mm，扩展板 215mm x 111mm |
叠层数量 | 核心板 16 层 PCB 板设计，扩展板采用 6 层 PCB 板设计，预留独立电源层和 GND 层 |
丰富的扩展接口
多领域开发 高速传输
光纤通信、PCIe 加速、视频处理、高速数据传输
采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。 丰富的外围接口：1 个 PCIe2.0 x8 接口、4 路光纤接口、2 路 HDMI 输出接口、2 路 HDMI 输入接口、2 路 SATA 接口、1 路 UART 串口接口、1 路 SD 卡接口、1 个 40 针扩展接口等。满足用户各种 PCIe 高速数据传输，视频图像处理和工业控制的要求。为高速视频传输， 高速光纤通信和 PCIe 数据处理的前期验证和后期应用。
广泛应用双目采集
摄像头采集系统
智能识别、医疗安防、车载数码、工业控制、智能电网
双目摄像头模块 AN5642 进行视频采集，通过开发板的 HDMI 接口 显示到显示器上,实现双目同步显示。
数据采集展示
信号数据采集系统
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 HDMI 接口显示到显示器
