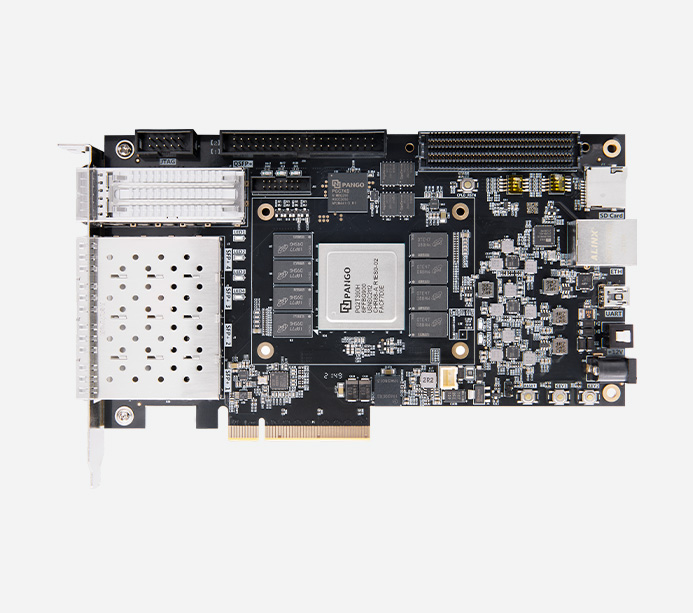

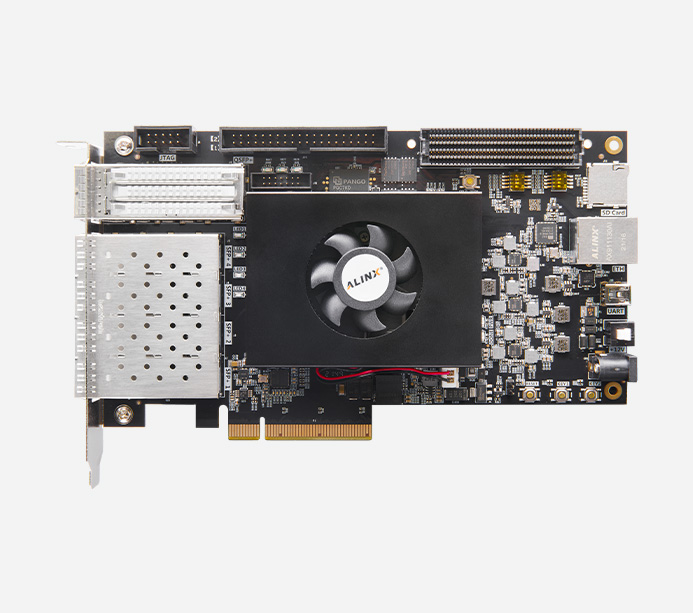

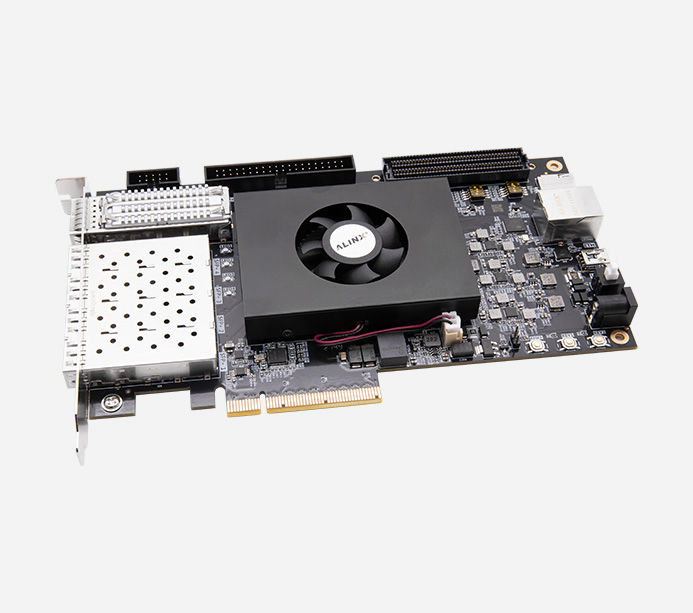

芯片级别

速度等级 -6，工业级

触发器 (FF)

487200

查找表

243600

DRM（36Kbits）个数

480

APM 单元（乘法器）

840

GPLL 个数

10

PPLL 个数

10

ADC 通道

专用模拟通道 1 路；复用模拟通道   11 路

PCIe Gen3 x8

1

HSSTHP

16 路，13.125Gb/s   max

QSPI Flash

4 片 16MB 的 QSPI FLASH 存储芯片，可用作 FPGA 芯片配置文件和用户数据的存储

PCIe Gen3 接口

1 路 PCIe 3.0 x8 接口，用于和电脑主板的 PCIE 通信，单通道通信速率可高达 8Gbps

光纤接口

4 路 SFP+光纤接口，每路传输速度高达 10Gb/s; 1 路 QSFP+光纤接口，传输速度高达 40Gb/s

以太网接口

1 路 10/100M/1000M   以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换

Micro SD 卡座

1 路 Micro SD 卡座，用于 FPGA 对 SD 卡的数据读写和存储

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

温度传感器

1 片温度传感器芯片 LM75，用于检测板子周围环境的温度

JTAG 调试口

2 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

时钟

1 个 100Mhz 差分晶振，给 FPGA 系统提供稳定的时钟源

1 个多路输出的时钟芯片，为   PCIE、光纤、DDR3 和 DDR4 工作提供参考时钟

FMC 扩展口

1 个 FMC LPC 的扩展口，连接 FMC 模块（ HDMI 输入输出模块，高速 AD 模块等）

40 针扩展口

2 个 40 针 2.54mm 间距的扩展口，可以外接 ALINX 各种模块（ 双目摄像头，TFT LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，I / O 口 34 路。

LED 灯

1 个电源指示灯，1 个 DONE 配置指示灯，4 个   FPGA 控制指示灯

按键

1 个 FPGA 系统复位，2 个用户按键

输入电流

3A 最大电流

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

 挡板

1 个

叠层数量

采用 14 层 PCB 板设计，预留独立电源层和 GND 层
