AXP500F V1.0：紫光同创 Titan3 系列 PG3T500 国产 FPGA 高端平台
FPGA型号：PG3T500-6IFFBG676
AXP500F：紫光同创 Titan3 系列 PG3T500 国产 FPGA 高端平台
PG3T500
产品型号：AXP500F V1.0
产地：上海
价格：￥6499.00
紫光同创 Titan3 系列 FPGA 高性能开发平台
高性能 FPGA · 高速互联 · 灵活扩展 · 大容量存储

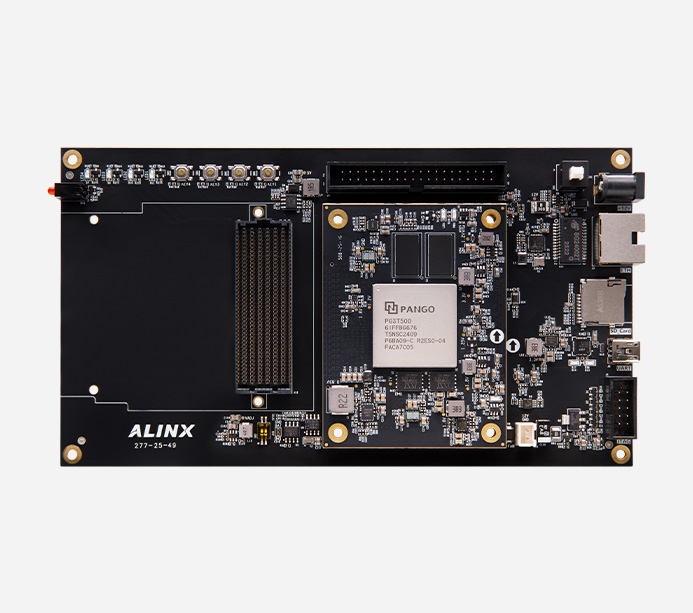

AXP500F 开发平台采用核心板加底板的结构设计，核心板基于紫光同创 Titan3 系列 PG3T500 FPGA，集成 242,176 个 LUT6 逻辑单元与 484,352 个寄存器。核心板上板载 2GB DDR4 内存、2 颗 256Mb QSPI FLASH，为系统提供充裕的数据缓存与配置存储；底板则引出丰富的扩展接口，包括 FMC+ HPC 扩展槽、千兆以太网接口、USB 转串口、40 针 2.54mm 扩展口、Micro SD 卡槽、JTAG 调试口、用户按键与 LED 等，便于用户灵活适配各类外设与应用场景。该平台配套完整的开发工具链与参考设计，适用于高速数据采集、视频图像处理、工业控制、通信协议验证等领域的快速原型验证与产品开发。

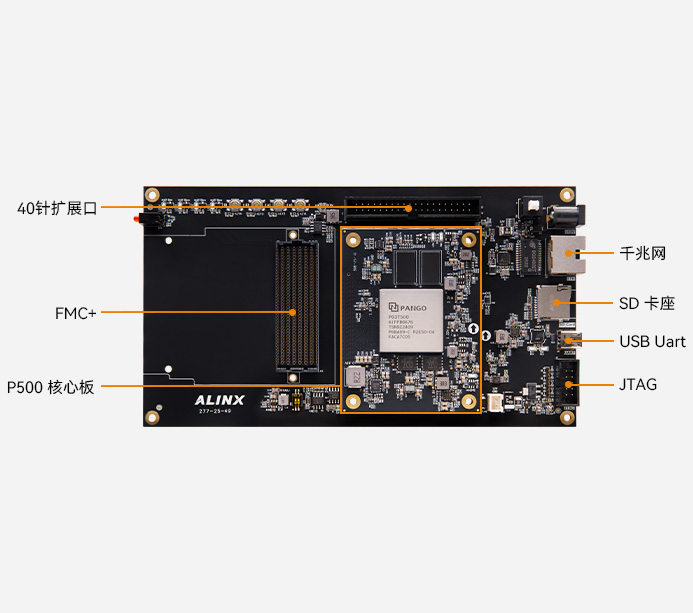

功能接口
·核心板
点击上方图片查看核心板详情>>

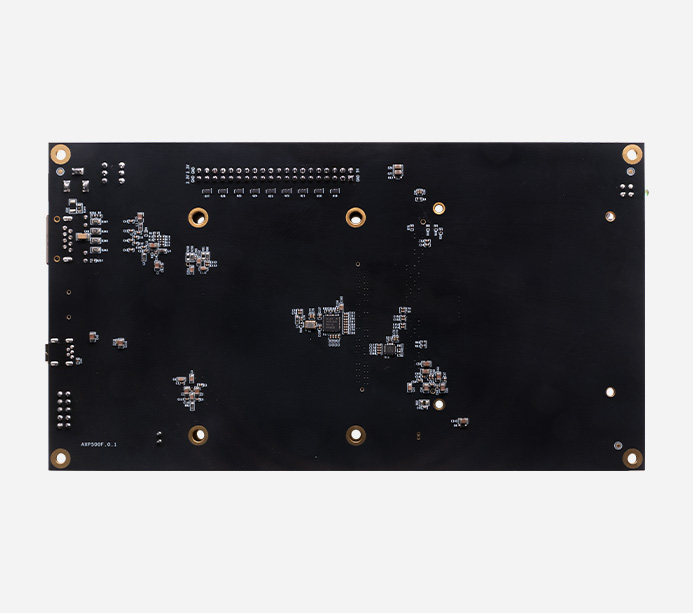

·开发板
核心板参数
FPGA 型号 | PG3T500-6IFFBG676 |
DRM（36Kb） | 616 个 |
HRM（288Kb） | 68 个 |
LUT6 | 242176 |
寄存器 | 484352 |
分布式 RAM (kbits） | 6424 |
时钟资源 | GPLL x4 / PPLL x8 / FPLL x7 |
APM | 1804 |
高速收发器 | 16 对 MGT |
高速 I/O 数量 | HPIO: 208 / HDIO: 72 |
PCIe GEN4 x8 | 1 |
EMAC | 2 |
速度等级 | 速度等级 -6 (工业级) |
DDR4 SDRAM | 2 片 1GB 的 DDR4 芯片共 2GB ，数据速率最高2666Mbps |
QSPI Flash | 2 片 256Mb QSPI FLASH，用于存储配置文件和用户数据 |
时钟 | 板载 2 路 200MHz 差分有源时钟，为 DDR4 控制器和 FPGA 逻辑提供参考时钟 |
LED 灯 | 核心板有 3 个红色 LED |
功能和接口
FMC+ 接口 | 1 路 FMC+ 接口，引出 34 对 LA 差分对、2 对时钟和 16 路高速收发器（MGT） |
千兆以太网 | 1 路千兆以太网接口，10/100/1000M 自适应 |
USB 转串口 | 1路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
Micro SD 卡槽 | 1 路 Micro SD 卡座，方便用户存储备份数据 |
JTAG | 1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试，用户可以通过紫光 同创下载器进行调试和下载 |
40 针扩展口 | 1 个 40 针 2.54mm 间距的扩展口，可以外接黑金的各种模块（双目摄像头，TFT LCD 屏，高速AD模块等等）。扩展口包含5V电源1路，3.3V电源2路，地3路，IO口34路。 |
LED 灯 | 底板 7 个发光二极管 LED |
电源参数
电压 | +12V |
包装清单

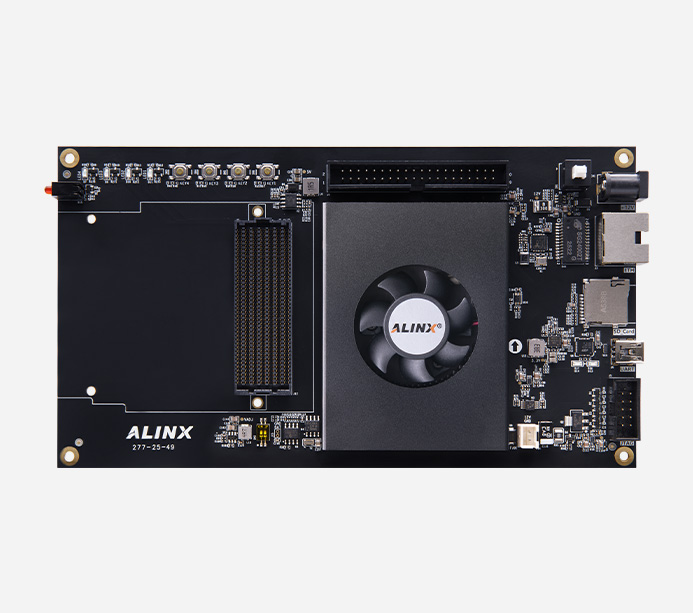

开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 |
结构尺寸
尺寸大小 | 开发板：190mmx 106mm 核心板：80mmx 60mm |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
高速数据采集与传输 视频图像处理
工业控制与自动化 通信协议开发与验证
