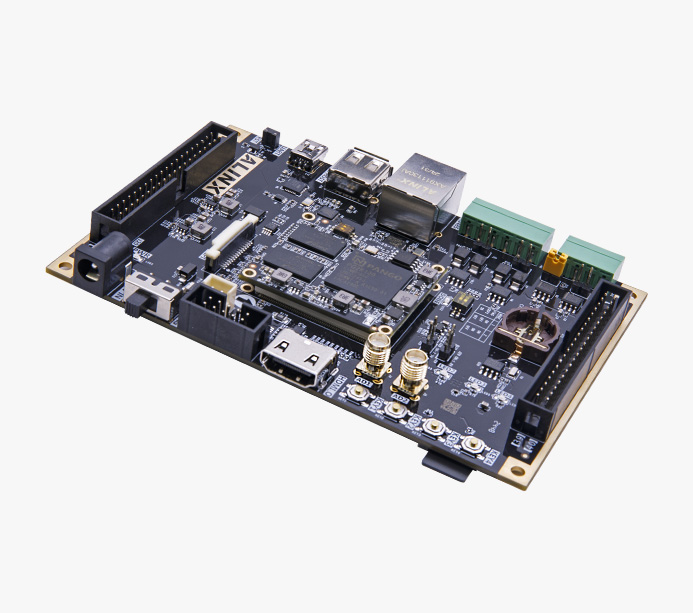

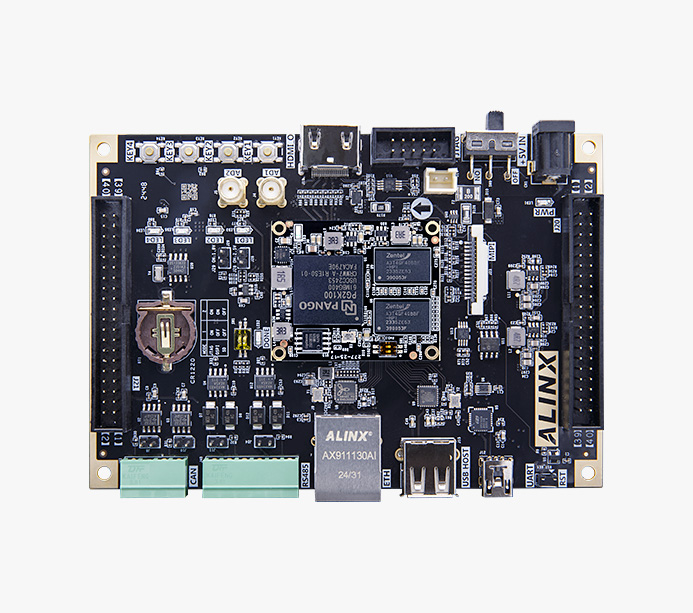

AXK100：紫光同创国产FPGA开发板 Kosmo-2 SoPC ARM PG2K100
FPGA型号：PG2K100-6IMBG400
AXK100：紫光同创国产 FPGA 开发板 Kosmo-2 SoPC ARM PG2K100
PG2K100
产品型号：AXK100 V1.0
产地：上海
价格：￥1699.00
紫光同创 Kosmo-2 SoPC FPGA + ARM 入门开发板
集成双核ARM Cortex-A53 、FPGA、DSP、高速互联总线，广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网、数据中心等行业。
· ARM 处理器
双核 ARM Cortex-A53
· DDR3 内存
1GB，32 位
·接口功能丰富
CAN/RS485、以太网、USB、UART、JTAG 等接口
· HDMI 输出
最高支持 1080P@60Hz 输出
功能接口
·核心板
点击上方图片查看核心板详情>>
·开发板
产品参数
核心板主要参数
核心板型号 | K100 |
FPGA 型号 | PG2K100-6IMBG400 |
内核 CPU | 双核 ARM Cortex-A53 |
PU DDR3 | 1GB，32bit |
PU QSPI FLASH | 16MB |
逻辑单元 | 85760 |
LUTs | 53600 |
Flip-Flops | 107200 |
RAM | 5.06Mb (144 x 36Kbits/个) |
APM | 256个 |
PU MIO | 48 个 |
PA IO | HR I/O 94 个，HP I/O 26 个 |
功能和接口
HDMI 接口 | 1 个 HDMI 图像视频输入输出接口，1080P 图像视频输出 |
以太网接口 | 1 个 10/100M/1000M 自适应以太网 RJ-45 接口，用于和电脑及其它网络设备进行数据交换 |
CAN 总线接口 | 2 路 CAN 总线接口，为用户 CAN 通信服务 |
RS485 接口 | 2 路 RS485 接口，为用户 485 通信服务 |
USB HOST | 1 个 USB2.0 HOST 接口，用于连接鼠标、键盘和 U 盘等 USB 外设 |
ＵSB Uart | 1 个 USB 转 Uart 接口，用于和 PC 或外部设备的串口通信 |
JTAG口 | 1 个 JTAG 接口，对系统进行调试和下载 |
实时时钟 | 1 个 RTC 实时时钟，配有电池座，电池的型号为 CR1220 ( 电压为3V，电池需另购 ) |
扩展口 | 2 路 40 针的扩展口，2 个扩展口引出 68 个 IO， 可外接ALINX 7 寸 屏、摄像头、 AD/DA、HDMI 等扩展模块 |
LED | 4 个用户 LED，2 个电源 LED 指示灯，1 个配置 LED 灯 |
按键 | 4 个用户按键，1 个开关，1 个复位按键 |
晶振 | 1 个 33.333Mhz 有源晶振，给 PU 系统提供稳定的时钟源 1 个 50MHz 有源晶振，为 PL 逻辑提供额外的时钟 |
SD 卡座 | 1 个 Micro SD 卡座，用于存储操作系统镜像和文件系统。 |
EEPROM | 1 片 IIC 接口的 EEPROM 24LC04 |
温度传感器 | 1 片温度传感器芯片 LM75，用于检测板子周围环境的温度 |
电源参数
输入电压 | +5V 电压输入 | 供电 | 5V / 2A 供电 |
输入电流 | 2A 最大电流 |
包装清单
FPGA 开发板 | 1 块 | TF 卡 | 1 个 |
Mini USB 线 | 2 根 | 读卡器 | 1 个 |
5V 电源 | 1 个 | 下载器 | 1 个 |
亚克力板 | 1 块 |
结构尺寸
尺寸大小 | 核心板：35x 42x 5.5mm；扩展版：130x 90x 17mm |
叠层数量 | 核心板采用 12 层 PCB 设计，扩展版采用 8 层 PCB 板设计，预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
产品套餐
AN831 套餐 | AN9767 套餐 | AN706 套餐 | AN9238 套餐 | 视频套餐 | 豪华套餐 | |
开发板 | ● | ● | ● | ● | ● | ● |
下载器 | ● | ● | ● | ● | ● | ● |
AN831 | ● | ● | ||||
AN9767 | ● | ● | ||||
AN706 | ● | ● | ||||
AN9238 | ● | ● | ||||
双目摄像头 | ● | ● | ||||
7 寸屏 | ● | ● |
套餐配套模块，点击了解更多
AN831 音频模块 AN9767 双通道 DA 模块 AN706 多通道 AD 模块 AN9238 双通道 AD 模块
AN5642 双目摄像头模块 7 寸屏模块
机器视觉/视频图像处理
摄像头采集系统展示
智能识别、医疗安防、车载数码、工业控制、智能电网
双目摄像头模块 AN5642 进行视频采集，通过 AXK100 开发板的 HDMI 接口显示到显示器上，AXK100 开发板运行 Linux 操作系统，视频数据使用 QT 进行显示，实现双目同步显示。
ADC/DAC数字信号
数字信号采集转换系统展示
AN9767/AN706 模块上机展示图
信号源输出的信号连接到 AN9767 / AN706 模块，通过 AXK100 开发板的 HDMI 接口显示到显示器，运行 Linux 操作系统使用 QT 进行波形数据绘制，整个过程涉及到PL 跟 PU 的数据传输，以及 Linux 系统下的软件开发。
应用领域
广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网、数据中心等行业
辅助驾驶ADAS 工业控制
测试测量 医疗内窥镜、超声波
视频图像处理 通信网络
