PCIe

支持 GEN3.0

支持   GEN2.0

处理器

1.   双核 Cortex-A53（64 位）

2.   默认主频 1GHz

1.   双核 Cortex-A9（32 位）

2.   默认主频 800MHz

Flash

支持 OSPI 和 QSPI

只支持 QSPI

CAN 特性

支持 CAN-FD 协议，兼容 CAN 2.0 协议

只支持 CAN 2.0 协议

加密方案

PU-PA 交互接口

支持国际加密和 SM2/3/4

支持国际加密

DMA 特性

UART、SPI、CAN-FD 支持外部   DMA 功能

UART、SPI、CAN-FD 不支持

PU-PA 交互接口

1.   支持 2 组 128bit 和 2 组 64bit SPS 接口

2.   支持 1 组   128bit AXI_ACP

3.   支持 2/2 组 64bit  UPM   / UPS 通用接口

1.支持 4 组 64bit AXI_HPM 接口

2.支持 1 组 64bit AXI_ACP

3.支持 2/2 组 32bit AXI GPM/S 接口

内核

双核 Cortex-A53，主频   1GHz

工作温度

工业级，-40°C~85°C

PA 端内存

1GB DDR3，数据速率   1600Mbps

PU 端内存

1GB DDR3，数据速率   1600Mbps

QSPI FLASh

16MB

OSPI FLASh

32MB

eMMC FLASh

8GB

LUTs

218400

逻辑单元

349440

Flip-Flops

436800

DRM

19.4Mb(540x 36Kbits）

APM

900个

GPLLs

8

PPLLs

8

ADC 硬核

1

HSST

8x 12.5Gbps

PCIE Gen3 x8

1

PCIe Gen3 接口

1 路 PCIe 3.0 接口，支持 PCIe x4 数据通信，单通道通信速率可高达 8Gbps

以太网接口

2 路 10/100M/1000M   以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换

HDMI 输出

1 路 HDMI 视频输出接口   ，最高支持 1080P@60 Hz 输出，支持 3D 输出

HDMI 输入

1 路 HDMI 视频输入接口，最高支持 1080P@60Hz 输入，支持不同格式的数据输入

USB 接口

4  路 USB   HOST 接口，用于连接外部的USB从设备，比如连接鼠标，键盘，U盘等

Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

SD 卡槽

1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

40 针扩展口

预留 1 个 40 针 2.54mm 间距的扩展口，外接 ALINX 各种模块（ 双目摄像头，TFT LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路

JTAG 调试口

1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试， 用户可以通过紫光同创下载器对PG2K400系统进行调试和下载

按键

1 个复位按键， 4 个 PL 用户按键

LED 灯

核心板上 3 个 LED，底板上 7 个 LED

输入电流

3A 最大电流保护

Mini USB 线

1 块

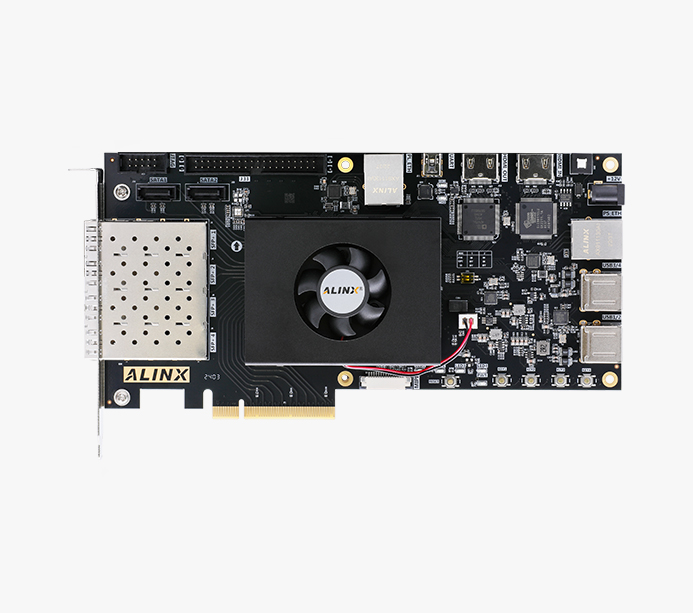

散热风扇

1 个

12V 电源

1 套

读卡器

1 个

TF 卡

1 个

PCIe 挡板

1 根

叠层数量

核心板 12 层 PCB 板设计，扩展板 6 层 PCB 设计， 预留独立电源层和 GND 层
