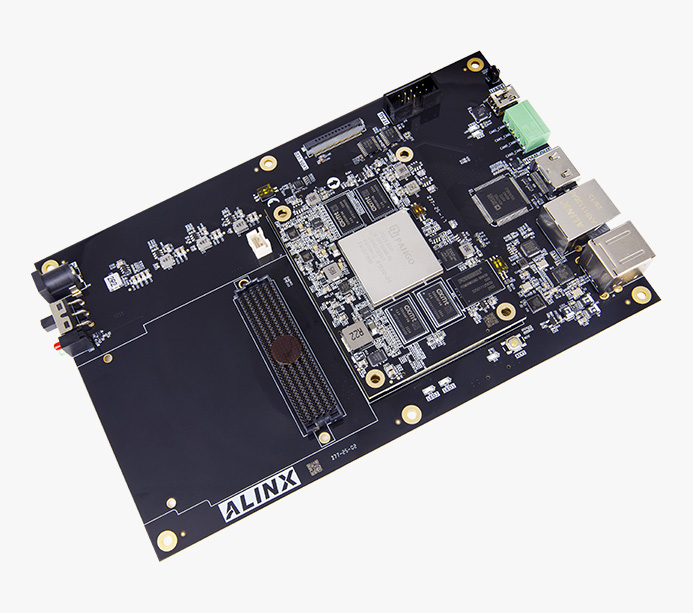

AXK401 V1.0：国产紫光同创 FPGA开发板 Kosmo-2 SoPC ARM HDMI 视频图像处理 PG2K400
FPGA型号：PG2K400-6IFFBGM676
AXK401：国产紫光同创 FPGA开发板 Kosmo-2 SoPC ARM HDMI 视频图像处理 PG2K400
PG2K400
产品型号：AXK401 V1.0
价格：￥5399.00
ALINX-紫光同创联合开发
Kosmo-2 FPGA + ARM 异构开发平台
ARM 双核 Cortex-A53、350K 逻辑单元
集成双核 ARM Cortex-A53 、FPGA、DSP、高速互联总线，广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网、数据中心等行业
·FMC HPC
支持部分 FMC 卡
·HDMI 输出
支持 1080P@60Hz
·千兆以太网
以太网 RJ-45
·CAN总线
CAN 通信服务
100% 全国产化
高性能 Kosmo-2 核心板
·350K 逻辑单元
·8GB eMMC Flash
·2GB PU 端 DDR4
·2GB PA 端 DDR4
·32MB OSPI Flash
·16MB QSPI Flash
·丰富 IO PU MIO 37；PA HRIO 96个，HPIO 16个
·12.5Gbps HSSTHP 8x HSSTHP 12.5Gbps 收发器，支持 PCIE Gen3 x8
卓越的性能和优势
PG2K400 | 市场同类产品 | |
PCIe | 支持 GEN3.0 | 支持 GEN2.0 |
处理器 | 1. 双核 Cortex-A53（64 位） 2. 默认主频 1GHz | 1. 双核 Cortex-A9（32 位） 2. 默认主频 800MHz |
Flash | 支持 OSPI 和 QSPI | 只支持 QSPI |
CAN 特性 | 支持 CAN-FD 协议，兼容 CAN 2.0 协议 | 只支持 CAN 2.0 协议 |
加密方案 PU-PA 交互接口 | 支持国际加密和 SM2/3/4 | 支持国际加密 |
DMA 特性 | UART、SPI、CAN-FD 支持外部 DMA 功能 | UART、SPI、CAN-FD 不支持 |
PU-PA 交互接口 | 1. 支持 2 组 128bit 和 2 组 64bit SPS 接口 2. 支持 1 组 128bit AXI_ACP 3. 支持 2/2 组 64bit UPM / UPS 通用接口 | 1.支持 4 组 64bit AXI_HPM 接口 2.支持 1 组 64bit AXI_ACP 3.支持 2/2 组 32bit AXI GPM/S 接口 |
功能接口
·核心板
*了解核心板，点击查看详情 >>
·开发板
产品参数
核心板参数
FPGA 型号 | PG2K400-6IFFBGM676 |
内核 | 双核 Cortex-A53，主频 1GHz |
工作温度 | 工业级，-40°C~85°C |
PU 内存 | 2GB DDR4 |
PA 内存 | 2GB DDR4 |
PU OSPI FLASh | 32MB |
PA QSPI FLASh | 16MB |
eMMC FLASh | 8GB |
逻辑单元 | 349440 |
LUTs | 218400 |
Flip-Flops | 436800 |
DRM | 19.4Mb (540x 36Kbits） |
APM | 900个 |
GPLLs + PPLLs | 8 + 8 |
ADC 硬核 | 1 |
HSST | 8x 12.5Gbps |
PCI Express | PCIE Gen3 x8 |
MIPI DPHY (2.5Gbps/lane) | 2x 4lane MIPI输入，1x 4lane MIPI输出 |
IO | PU MIO 37个；PA HRIO 96个，HPIO 16个 |
接口和功能
FMC HPC | 1 路 FMC HPC 接口，连接各种 FMC 卡（支持部分 FMC 卡，具体请咨询技术支持） |
HDMI 输出 | 1 路 HDMI 视频图像输出接口，支持 1080P@60Hz，支持3D输出 |
以太网 | 1 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换 |
CAN 总线 | 2 路 CAN 总线接口，为用户 CAN 通信服务 |
LVDS | 1 路 40PIN FPC LVDS 屏接口，可与 ALINX 7 寸屏 AN7000 连接 |
USB 2.0 | 2 路 USB2.0 HOST 接口，用于连接鼠标、键盘和 U 盘等 USB 外设 |
Uart 接口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
JTAG 调试口 | 1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试， 用户可以通过紫光同创下载器对PG2K400系统进行调试和下载 |
SD 卡槽 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
按键 | 2 个按键，1 个复位按键， 1 个 PA 用户按键 |
LED 灯 | 7 个 LED，核心板上 2 个，底板上 5 个 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 个 |
Mini USB 线 | 1 块 | 散热风扇 | 1 个 |
12V 电源 | 1 套 | 读卡器 | 1 个 |
TF 卡 | 1 个 |
结构尺寸
尺寸大小 | 核心板：80 x 60 x 8 mm；扩展版：190 x 120 mm |
叠层数量 | 核心板 16 层 PCB 板设计，扩展板 10 层 PCB 设计， 预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
高性能 FMC HPC 接口
高速传输和低时延、降低系统开销和成本、简化设计和重复使用、高兼容性和可靠性
FPGA 中的 8 路高速收发器连接到 FMC HPC 的高速管脚上，引出 FMC 的 34 对 LA 信号差分对和 2 对时钟信号，其中 AXK401 在 FMC 接口中引出 MIPI 信号，只支持部分 FMC 卡（具体请咨询技术支持）
应用领域
广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网、数据中心等行业
辅助驾驶 ADAS 、智慧交通 工业、工业物联网
仪器仪表 医疗内窥镜、超声波
视频图像处理 智慧电网
网络、射频 数据和信号处理系统
