S1D13743F00A200：爱普生(EPSON) WQVGA液晶控制器

S1D13743概述

   S1D13743 是一款 WQVGA 彩色 LCD 控制器，具有嵌入式 464 KB 显示缓冲区。 S1D13743支持 8/16 位 Intel 80 CPU 架构，同时为显存提供高性能带宽允许快速屏幕更新。

   需要旋转显示图像的产品可以利用 SwivelViewTM 功能，该功能提供对软件应用程序透明的显示内存的硬件旋转。支持的分辨率包括 480x272@24bpp 单缓冲320x240@24bpp 双缓冲。 S1D13743 使用双缓冲架构来防止在流式视频屏幕更新期间出现任何视觉撕裂。

   S1D13743 为嵌入式市场提供低成本、低功耗的解决方案，使其成为各种应用的理想显示解决方案。

S1D13743特征

• 嵌入式 464 KB SRAM 显示缓冲区

• 低工作电压

• 8/16 位 Intel 80 接口（用于显示或寄存器数据）

• 输入数据格式：RGB 8:8:8、6:6:6、5:6:5 和 YUV 4:2:2、4:2:0

• 所有输入数据都被转换并存储为 RGB 8:8:8

• 支持TFT面板

• RGB 接口：18/24 位

• 支持高达 352x440 的分辨率

• 硬件/软件省电模式

• 24 bpp 颜色深度

• SwivelViewTM：显示图像的 90°、180°、270° 逆时针硬件旋转

• 双缓冲可用于防止流式输入期间的图像撕裂

• 像素加倍：水平和垂直平均，使单个窗口平滑加倍

• 像素减半：窗口数量没有限制

• 内部可编程PLL

• 单 MHz 时钟输入：CLKI

• 通用输入/输出引脚

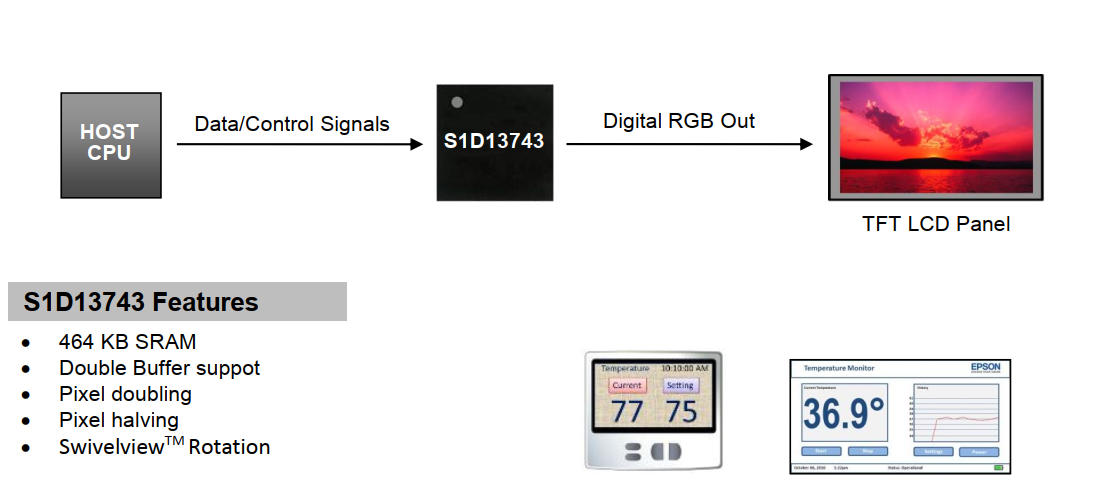

S1D13743系统框图

S1D13743描述

显示缓冲区

• 嵌入式 464 KB SRAM 显示缓冲区

CPU接口

• 8/16 位 Intel 80 接口（用于显示或寄存器数据）

• 间接寻址

输入数据格式

• RGB：8:8:8、6:6:6、5:6:5

• YUV 4:2:2、4:2:0

• 所有输入数据都被转换并存储为 RGB 8:8:8

显示支持

• 支持TFT面板

   o  18/24 位 RGB 接口

• 支持高达 352x440 的分辨率

• 为 18 位 LCD 面板配置时使用 24 bpp 数据的帧速率调制

显示功能

• 24 bpp 颜色深度

• 所有显示写入均由窗口孔径/位置处理（用于完整或部分显示更新）。所有窗口坐标都以显示图像的左上角为参考（即使在旋转的显示器中，左上角也保持不变，无需进行主机侧平移）。

• SwivelViewTM：显示图像的90°、180°、270°逆时针硬件旋转。所有显示的窗口都可以独立旋转。启用这些模式时无需额外编程。

• 双缓冲可用于防止流式输入期间的图像撕裂。支持的分辨率必须在 384 KB 以内。典型分辨率为 320x240。

• 像素加倍：水平和垂直平均，使单个窗口平滑加倍

• 像素减半：窗口数量没有限制

其他功能

• 内部可编程PLL

• 单 MHz 时钟输入：CLKI

• CLKI 可用作 CLKOUT（与输出相关的单独 CLKOUTEN 引脚）

• 硬件/软件省电模式

• 用于启用/禁用省电模式的输入引脚

• 通用输入/输出引脚可用（GPIO[7:0]）

• COREVDD 1.5V

     IOVDD 1.65 ~ 3.6V

• QFP20 144 引脚封装

S1D13743封装
