P12：紫光同创 Logos PGL12G FPGA 核心板 国产
核心板型号：PGL12G-6CFBG256
P12：紫光同创 Logos PGL12G FPGA 核心板 国产
PGL12G
产品型号：P12
温度等级：0°C~70°C
产地：上海
EAN码：6971390271803
价格：￥299.00
国产紫光同创 Logos 系列 FPGA 核心板
高速数据通信，视频图像处理，高速数据采集
功能接口

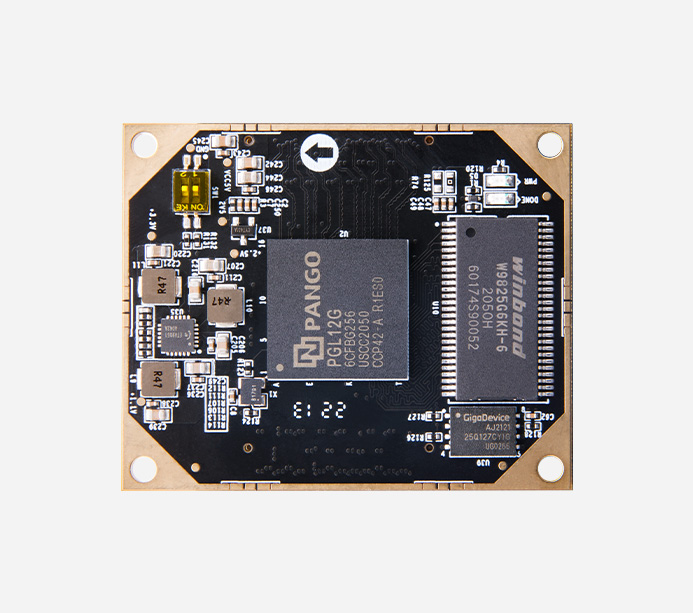

·核心板
产品参数
核心板主要参数
核心板型号 | PGL12G-6CFBG256 |
芯片等级 | 商业级，0°C~70°C |
内存 | 32MB SDRAM |
QSPI Flash | 8MB |
等效LUT4 | 12480 |
Flip-Flops | 15600 个 |
分布式RAM | 85Kbit |
块RAM 数量 | 30 (18Kbit) |
块RAM | 540Kbit |
PLL | 4 |
扩展 IO | 106 |
差分对 | 20 |
APM | 20 (18*18) |
ADC 硬核 | 1 |
AES 模块 | 1 |
连接器 | 80-pin x2 |
速度等级 | -6 |

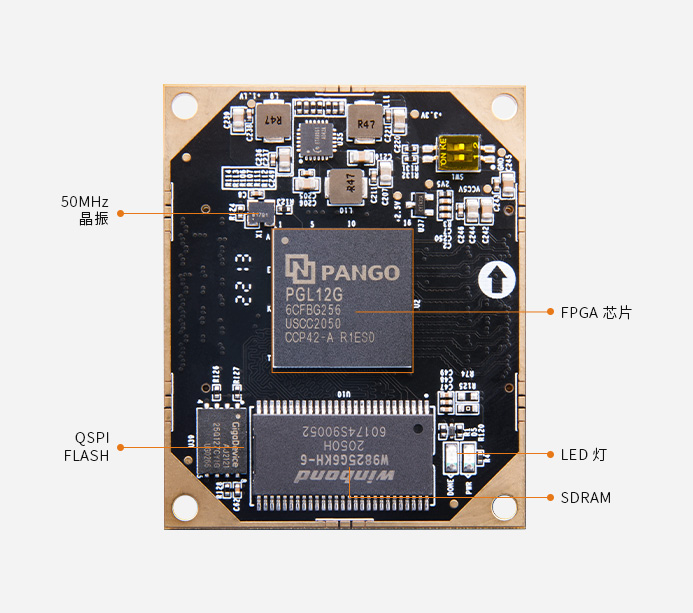

功能和接口
QSPI Flash | 1 片 8MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 1 个 50Mhz 有源晶振，用于 FPGA 系统主时钟 |
SDRAM | 256Mbit（16M*16bit），16bit 总线 |
LED 灯 | 2 个红色 LED 灯，1 个是电源指示灯，1 个是配置 LED 灯 |

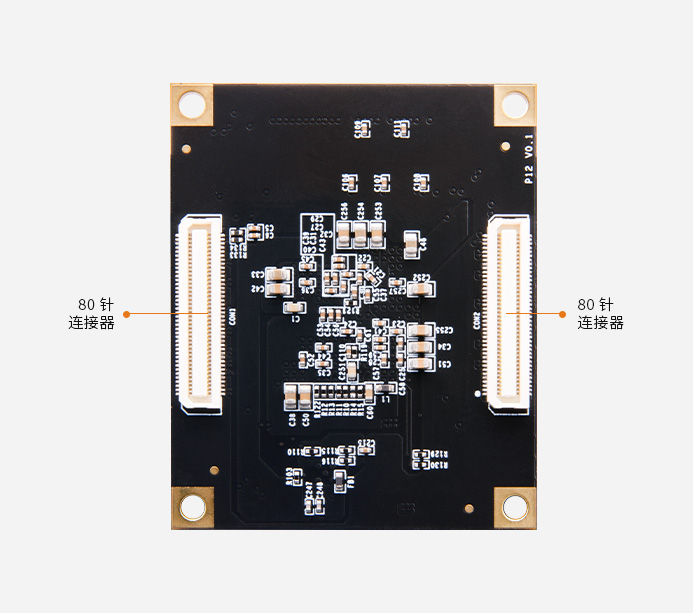

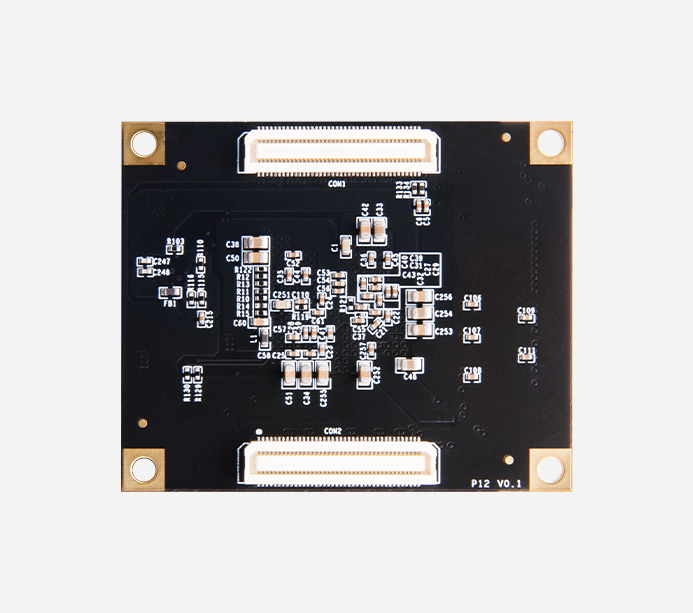

扩展接口 | 2 个 80-Pin 的板间连接器和底板连接 |
电源参数
输入电压 | 供电 |
包装清单
FPGA核心板 | 1 块 |
结构尺寸
尺寸大小 | 55mmx 45mmx 6.4mm |
连接器合高 | 3.0mm |
叠层数量 | 8 层 PCB 板设计 |
