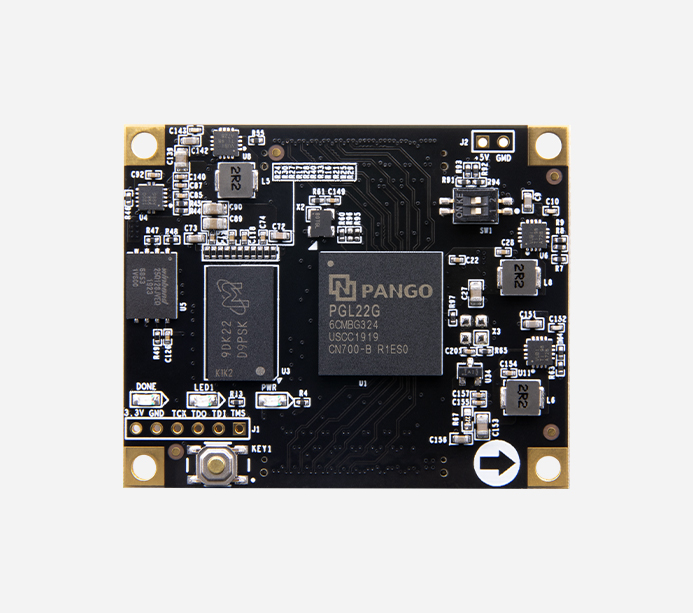

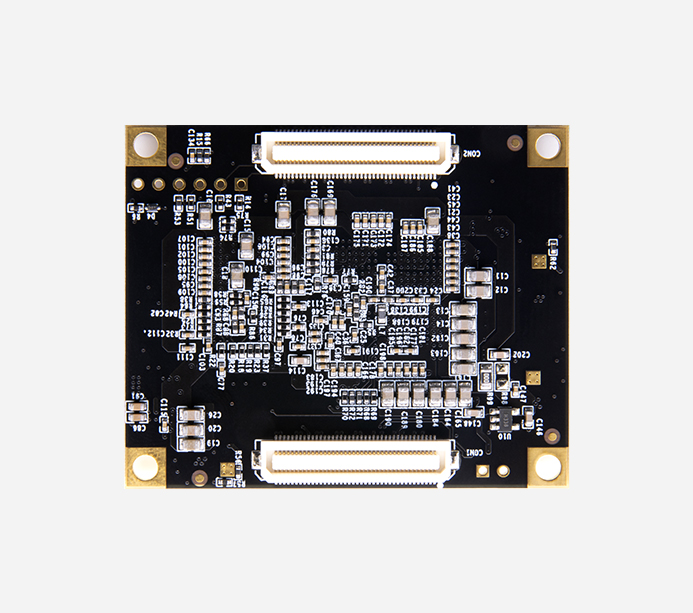

P22：紫光同创 Logos PGL22G FPGA 核心板 国产
型号：PGL22G-6CMBG324
P22：紫光同创 Logos PGL22G FPGA 核心板 国产
PGL22G
产品型号：P22
温度等级：0°C~70°C
产地：上海
价格：￥329.00
国产紫光同创 Logos FPGA 核心板
高速，高带宽，高容量，适合高速数据通信，视频图像处理，高速数据采集等方面使用
功能接口
·核心板
产品参数
核心板主要参数
型号 | PGL22G-6CMBG324 |
DDR3 | 256MB DDR3 |
QSPI FLASH | 16MB |
速度等级 | -6 |
温度等级 | 商业级 0°C~70°C |
LUT5 | 17536 个 |
等效 LUT4 | 21043 个 |
FF | 26304 个 |
18Kb DRM | 48 个 |
APM | 30 个 |
PLL | 6 个 |
ADC | 1 个 |
HMEMC | 2 个 |
MAX user IO | 240 个 |
功能和接口
内存 | 1 片 256MB DDR3，16bit 总线，用于数据缓存 |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 1 个 50MHz 有源晶振，给系统提供稳定的时钟源 |
JTAG 接口 | 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试 |
AD 转换器 | 4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接 |
LED 灯 | 1 个电源指示灯，1 个配置灯，1 个用户 LED 灯 |
扩展口 | 2 个 80Pin 松下工业级连接器 |
电源参数
输入电压 | 5V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 55mmx 45mmx 6.4mm | 连接器合高 | 3.0mm |
叠层数量 | 10 层 PCB 板设计 |
