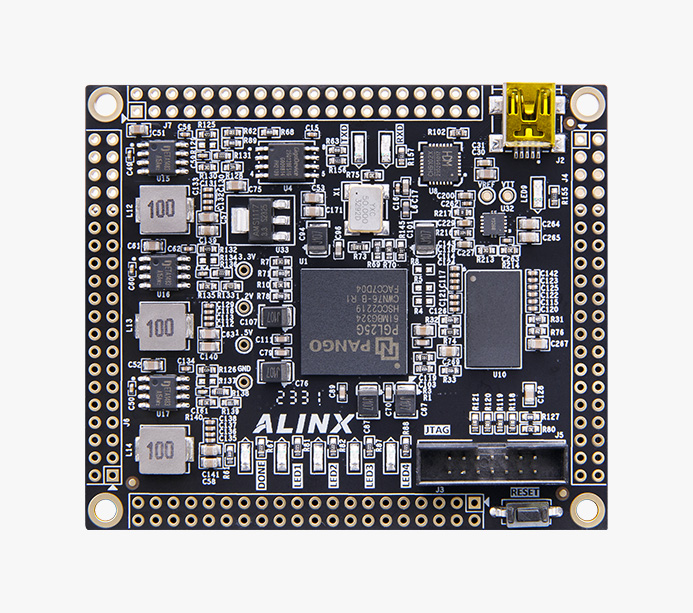

P25G：紫光同创 Logos PGL25G FPGA 核心板 100%国产化定制
芯片型号：PGL25G6IMBG324
P25G：紫光同创 Logos PGL25G FPGA 核心板 100%国产化定制
PGL25G
产品型号：P25G
温度等级：-40℃~85℃
产地：上海
价格：￥479.00
100% 国产化
紫光同创 Logos FPGA 核心板
适合高速数据通信，视频图像处理，高速数据采集、安防、通信、工业控制、电力、消费电子等方面使用
100% 国产 元器件
配置强大 512MB DDR3 · 16MB QSPI FLASH
27072 LUT4
33840 Flip-Flops
技术支持
所有配套资料均通过百度网盘提供，购买后，请联系客服索取。
01. Pango Design Suite 安装
02. Led_test 流水灯实验及仿真
03. Uart_test 串口收发实验
04. DDR3 读写测试实验
05. IO 测试实验

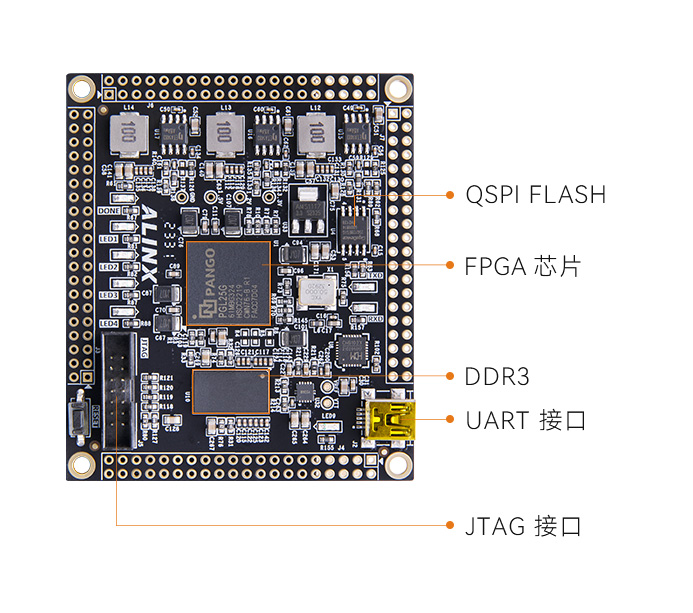

功能接口
·核心板
产品参数
核心板主要参数
芯片型号 | PGL25G6IMBG324 |
DDR3 | 512MB，16bit |
QSPI FLASH | 16MB |
等效 LUT4 | 27072 |
Flip-Flops(个) | 33840 |
分布式 RAM(Kbit) | 242 |
块 RAM 数量(18Kbit/块) | 60 |
块 RAM(Kbit) | 1080 |
PLL | 4 |
APM(18*18) | 40 |
扩展 IO | 136 个 |
电压可调 IO | 102 个 |
差分对 | 68 对 |
速度等级 | 6 |
温度等级 | 工业级，工作温度 -40°C~85°C |
功能和接口
内存 | 1片 512MB DDR3 存储芯片 |
QSPI Flash | 1片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 1 个 50MHz 有源晶振，给系统提供稳定的时钟源 |
JTAG 接口 | 1 个 JTAG 接口，可对 FPGA 进行调试和程序固化 |
Uart 接口 | 1 路 USB Uart 接口，用于和 PC 或外部设备的串口通信和 USB 电源输入共用 |
40 针扩展口 | 4 路 40 针扩展口（2.54mm 间距），其中 34 个 IO 口，1 路 5V 电源，2 路 3.3V 电源，3 路 GND，可接底板或 ALINX 模块 |
电源参数
输入电压 | +5V USB电源输入，连接电脑USB供电，或者底板+5V供电 |
包装清单
FPGA 核心板 | 1 块 | 塑料支柱 | 4 个 |
Mini USB 线 | 1 根 | 40排针 | 2 排 |
结构尺寸
尺寸大小 | 64mm x 75mm |
叠层数量 | 采用 8 层 PCB 板设计，预留独立电源层和 GND 层 |
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图 (PDF)、PCB 结构图 (PDF)、封装、参考设计等，方便二次开发
