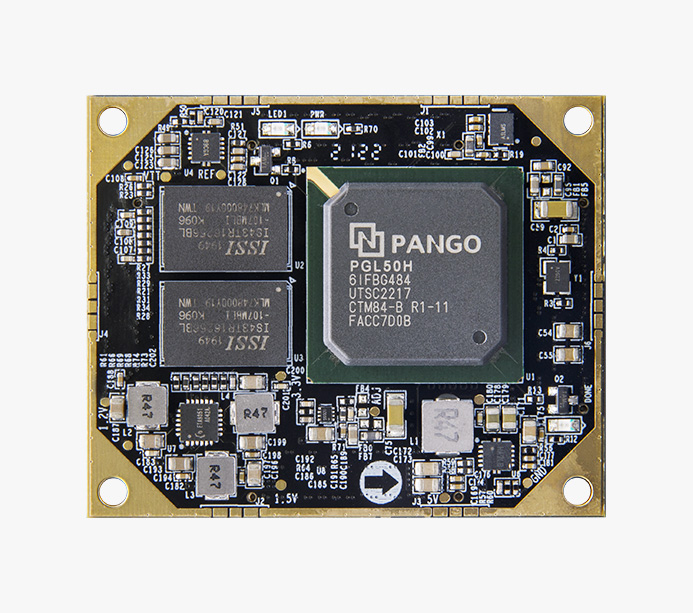

P50：紫光同创 Logos PGL50H FPGA 核心板 国产工业级 DDR3
型号：PGL50H-6IFBG484
P50：紫光同创 Logos PGL50H FPGA 核心板 国产工业级 DDR3
PGL50H
产品型号：P50
温度等级：-40℃~85℃
产地：上海
EAN码：6971390271810
价格：￥999.00
国产紫光同创 Logos 系列 FPGA 核心板
高速收发器，1GB DDR3，16MB QSPI FLASH
高速，高带宽，高容量，适合高速数据通信，视频图像处理，高速数据采集等方面使用
功能接口
·核心板
对应开发板
·AXP50 教学实验箱
*了解对应开发板，点击查看详情>>
·AXPGL50H
产品参数
核心板主要参数
型号 | PGL50H-6IFBG484 |
芯片级别 | 速度等级为 -6，工业级 |
触发器(FF) | 64200 |
查找表LUT5 | 42800(LUT5=1.2LUT4) |
DRM (18Kbits) | 134 |
APM单元（乘法器） | 84 |
PCIe Gen2x4 | 1 |
HSST | 4路，6.375Gb/s max |
时钟资源 PLL | 5 |
AES 模块 | 1 |
功能和接口
DDR3 | 2 片 512MB DDR3，共 1GB，32bit，数据速率 800Mbps |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 1 个 125MHz 有源差分晶振，给 HSST 模块提供参考输入时钟 1 个 50MHz 差分晶振，给全局时钟提供参考输入时钟 |
IO | 扩展出 195 个默认电平标准为 3.3V 普通 IO 口，其中 113 个 IO 电压标准可调，12 个 1.5V 电平标准的普通 IO口， 4 对 HSST 高速 RX / TX 差分信号和 1 对 HSST 高速 RX/TX 差分 输入时钟 |

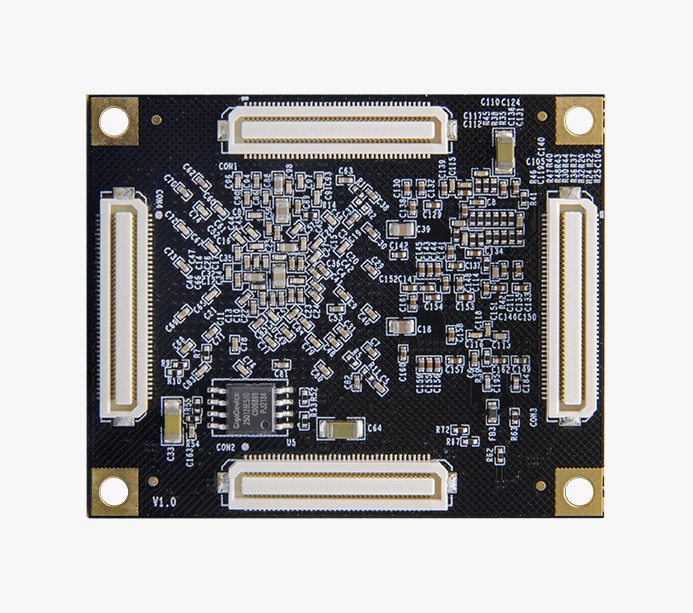

扩展口 | 4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接 |
LED灯 | 1 个电源指示灯，1 个配置LED灯，1 个用户 LED 灯 |
电源参数
输入电压 | 5V 电压输入，连接器供电 |
包装清单
核心板 | 1 块 |
结构尺寸
尺寸大小 | 55.4mmx 45.4mmx 6.5mm |
叠层数量 | 14 层 PCB 板，预留独立电源层和 GND 层 |
