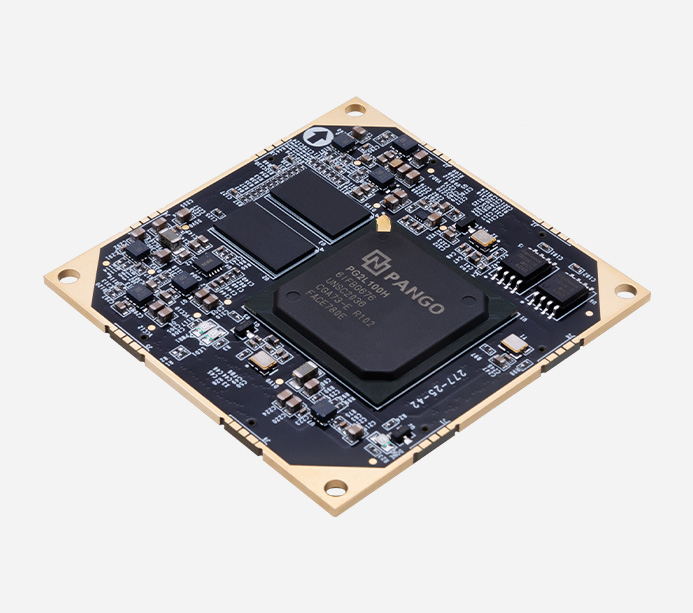

P100 V2.0：紫光同创 Logos2 PG2L100H FPGA 核心板 国产高速收发器 工业级
型号：PG2L100H-6IFBG676
P100 V2.0：紫光同创 Logos2 PG2L100H FPGA 核心板 国产高速收发器 工业级
PG2L100H
产品型号：P100 V2.0
温度等级：-40℃~85℃
产地：上海
EAN码：6971390271827
价格：￥1099.00
国产紫光同创 Logos-2 系列 FPGA 核心板
高速收发器，1GB DDR3，工业级芯片
功能接口

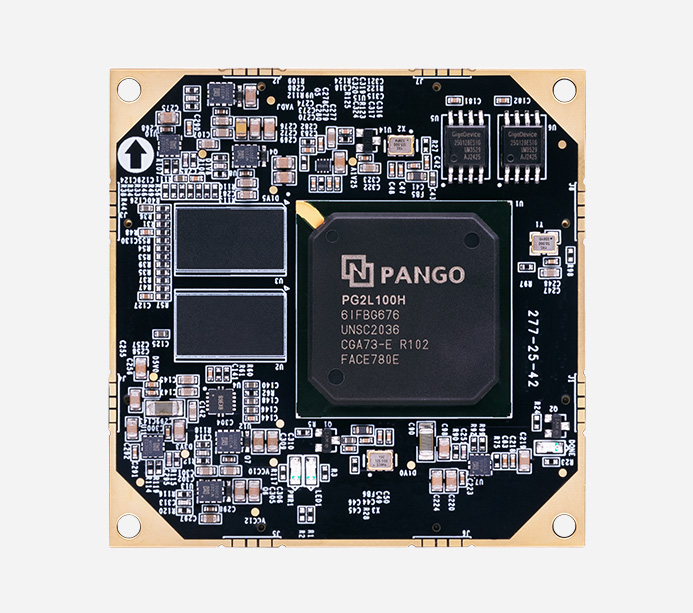

·核心板
产品参数
核心板主要参数
型号 | PG2L100H-6IFBG676 |
查找表 LUT6 | 66600 个 |
等效 LUT4 | 99900 个 |
触发器 (FF) | 133200 个 |
DRM（36Kbits） | 155 个 |
APM 单元（乘法器） | 240 个 |
PCIe Gen2 | 1 个 |
模数转换 / ADC | 1 个 |
HSSTLP | 8 路，6.6Gb/s max |
温度等级 | 工业级 -40℃~85℃ |
速度等级 | -6 |
功能和接口
内存 | 2 片 512MB 共 1GB，32bit，用于数据缓存 |
QSPI Flash | 2 片 16MB 共 32MB QSPI FLASH， 用作 FPGA配置文件和用户数据存储 |
晶振 | 1 个 50MHz 有源晶振，为 FPGA 提供参考输入时钟 2 个 125MHz 有源晶振，给 FPGA 内部 HSSTLP 提供参考输入时钟 1 个 200MHz 有源晶振，给开发板提供的系统时钟源 |

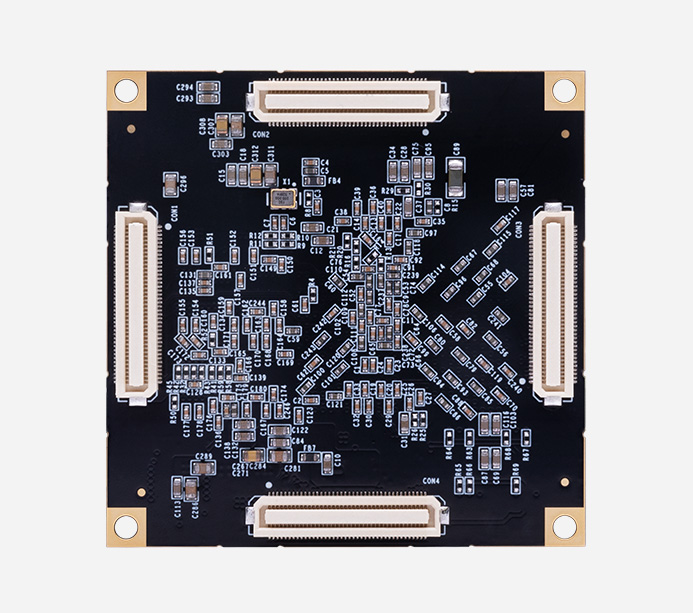

扩展口 | 4 个 80pin 松下工业级连接器 |
电源参数
输入电压 | 5V，通过连接器 CON1 供电 |
包装清单
FPGA核心板 | 1 块 |
结构尺寸
尺寸大小 | 60mmx 60mmx 6mm | 连接器合高 | 3.0mm |
叠层数量 | 12 层 PCB 板设计 |
