P200：紫光同创 Logos2 PG2L200H 国产 FPGA 核心板
FPGA型号：PG2L200H-6IFBB484
P200：紫光同创 Logos2 PG2L200H 国产 FPGA 核心板
PG2L200H
产品型号：P200
温度等级：-40℃~85℃
产地：上海
价格：￥1299.00
紫光同创 Logos-2 系列
Logos-2 系列 FPGA 核心板
Logos-2 开发平台采用核心板 (SOM) + 扩展板模式，方便用户对核心板的二次开发及方案验证，配置强悍，接口丰富
240K LUT4
160K LUT6
320K Flip-Flops
1GB DDR3
16MB QSPI Flash
-40°C~85°C 工作温度
丰富的器件资源
芯片采用 28nm CMOS 成熟工艺，提供丰富的片上资源和高性能接口， 支持高速 Serdes、PCle Gen2、DDR3 等特性
·PCIe Gen2 x4 PCIe 硬核
·256-bit AES 加密
·740 APM 单元
·4x 6.6Gbps HSST 收发器
·10+10 GPLL+ PPLL
·1MSPS ADC 硬核

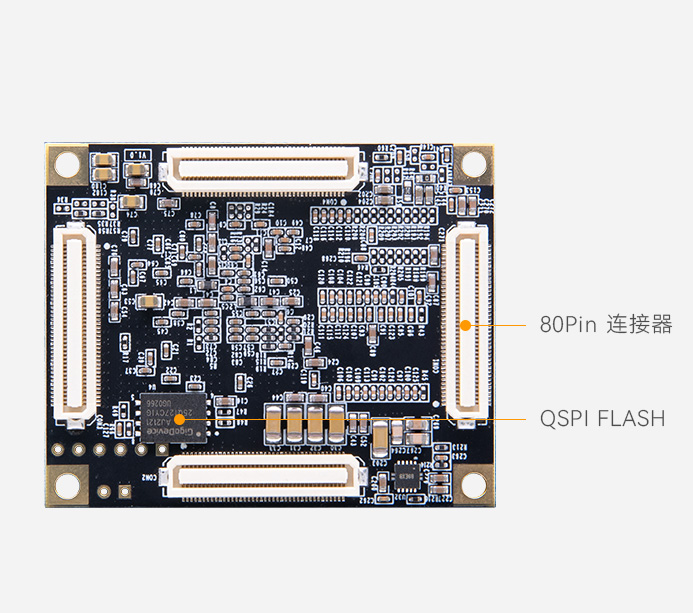

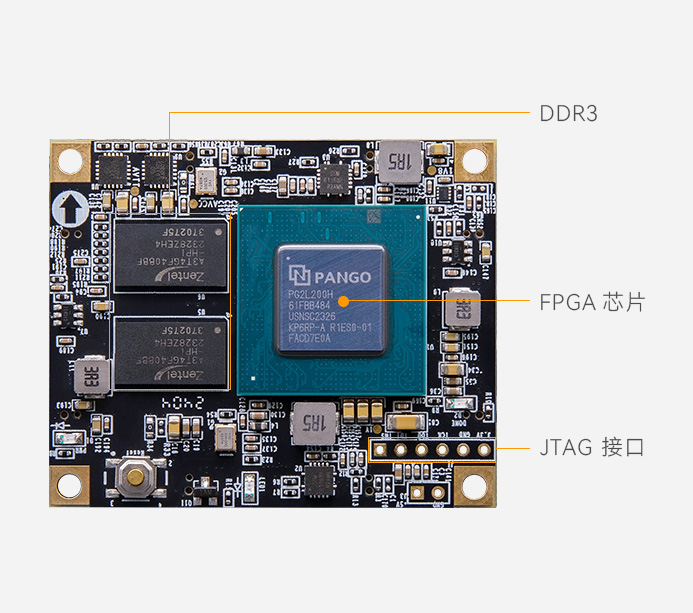

功能接口
对应开发板
·AXP201
*了解对应开发板，点击查看详情>>
·AXP202
*了解对应开发板，点击查看详情>>
·AXP203
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
FPGA 型号 | PG2L200H-6IFBB484 |
工作温度 | 工业级，-40° C~85° C |
RAM | 1GB DDR3，32bit |
QSPI FLASH | 16MB |
等效 LUT4 | 239700 |
Flip-Flops | 319600 |
分布式 RAM | 2469 Kbit |
块 RAM | 14940 Kbit |
GPLLs+ PPLLs | 10+10 |
扩展 IO | 180 |
电压可调 IO | 150 |
差分对 | 72 |
PCI-Express | PCIe Gen2 |
APMs | 740 (25*18) |
HSSTs | 4x 6.6Gbps |
ADCs | 1 |
AESs | 1 |
功能和接口
DDR3 | 2 片 512MB DDR3 共 1GB，32bit 总线，数据速率 800Mbps |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 高精度 LVDS 有源差分晶振，1 个 200MHz 给系统提供稳定的时钟源，1 个 125MHz 为 GTP 收发器提供稳定的时钟输入 |
收发器 | 4 路 GTP，每路高达 6.6Gb/s，适合光纤通信和 PCIe 数据通信 |
工作温度 | -40°c~85°c |
PCIe 2.0 | 支持 PCI Express 2.0 x8 |
模数转换 / XADC | 1 个 12bit，469 Kbit |
JTAG | 采用 6 针的 2.54mm 间距的单排测试孔 |
LED 灯 | 1 个 LED 灯 |
电源参数
输入电压 | 5V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 45mmx 55mmx 6.0mm | 连接器合高 | 1.6mm |
连接器合高 | 3.0mm | 叠层数量 | 10 层 PCB 板设计 |
核心板结构尺寸图
应用领域
通信 图像视频处理
数据分析 医疗
工业控制 网络信息安全
