P390：紫光同创 Titan-2 PG2T390 FPGA 核心板 国产 工业级 DDR4
型号：PG2T390HFFBG900
P390：紫光同创 Titan-2 PG2T390 FPGA 核心板 国产 工业级 DDR4
PG2T390
产品型号：P390
温度等级：-40℃~85℃
产地：上海
价格：￥3999.00

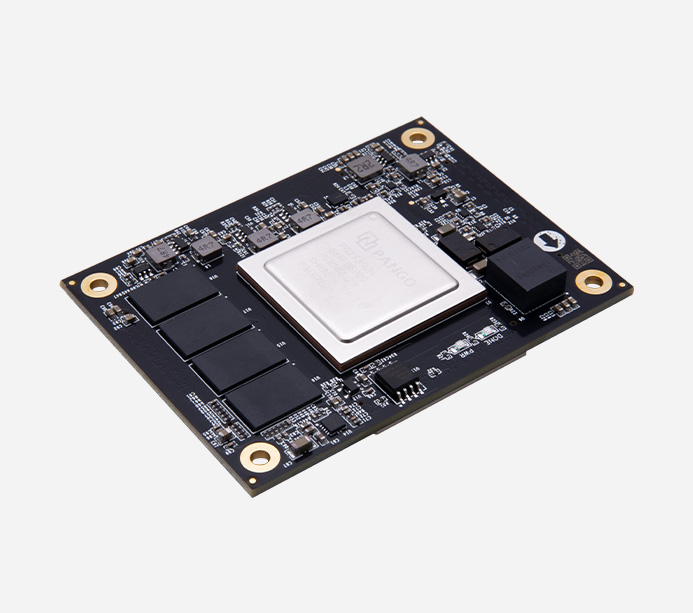

国产紫光同创 Titan-2 系列 FPGA 核心板
高速收发器，8GB DDR4，16MB QSPI FLASH
高速，高带宽，高容量 适合高速数据通信，视频图像处理，高速数据采集等方面使用
功能接口
·核心板
产品参数
核心板主要参数
型号 | PG2T390HFFBG900 |
触发器 (FF) | 487200 |
查找表 LUT6 | 243600 (LUT5=1.5LUT4) |
DRM （36Kbits） | 480 个 |
APM 单元（乘法器） | 840 |
GPLL 个数 | 10 |
PPLL 个数 | 10 |
ADC 通道 | 专用模拟通道 1 路，复用模拟通道 11 路 |
PCIe Gen3 x8 | 1 |
HSSTHP | 16 路，12.5Gb/s max |
速度等级 | -6 |
温度等级 | 工业级 |
功能和接口
DDR4 | 4 片 2GB 的 DDR4，64bit，最高运行数据速率 1866Mbps |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 1 个单端 200MHz 晶振提供给 FPGA 逻辑的 DDR 控制参考时钟 1 个差分 125MHz 晶振提供给 HSST 收发器参考时钟 |
LED 灯 | 1 个电源指示灯，1 个配置 LED 灯 |
电源参数
输入电压 | 5V 电压输入，连接器供电 |
包装清单
核心板 | 1 块 |

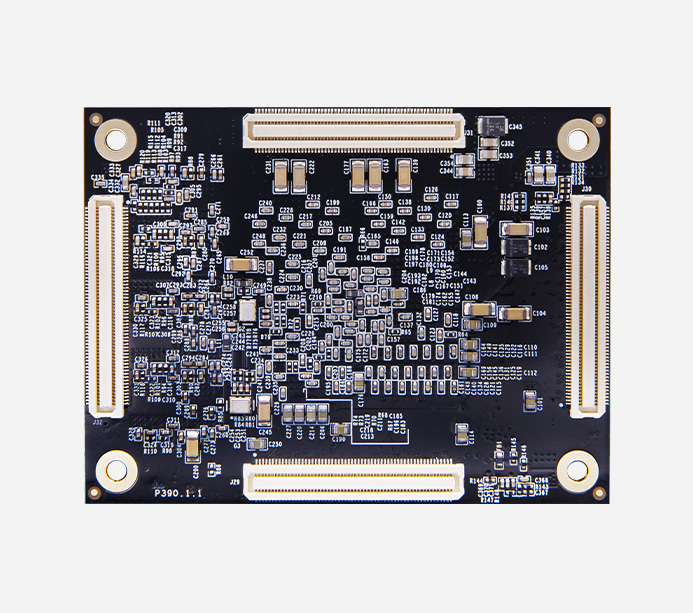

结构尺寸
尺寸大小 | 60 mmx 80 mm |
叠层数量 | 采用 16 层 PCB 板设计，预留独立电源层和 GND 层 |
