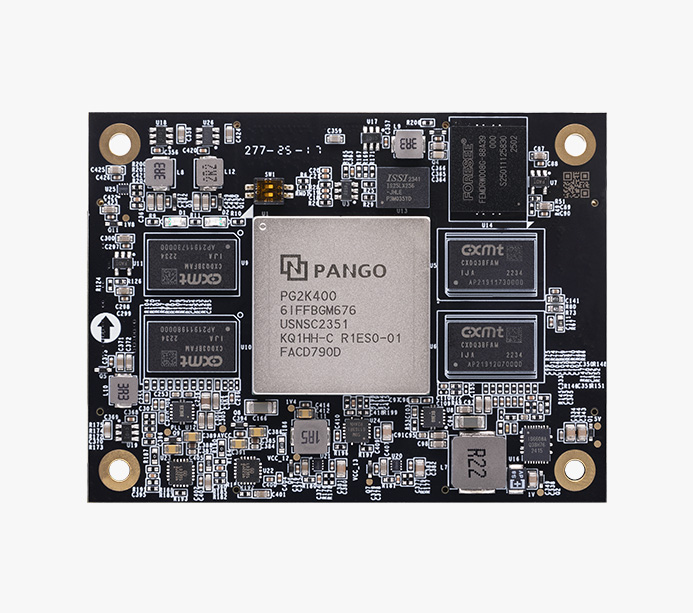

K401 V1.0：国产紫光同创 FPGA 核心板 Kosmo-2 SOPC ARM PG2K400
FPGA型号：PG2K400-6IFFBGM676
K401 V1.0：国产紫光同创 FPGA 核心板 Kosmo-2 SOPC ARM PG2K400
PG2K400
产品型号：K401 V1.0
温度等级：-40℃~85℃
价格：￥3299.00
ALINX-紫光同创联合开发
Kosmo-2 SOPC AMR + FPGA 异构核心板
ARM 双核 Cortex-A53，100% 全国产化，支持 PCIE Gen3 x8
集成双核 ARM Cortex-A53 、FPGA、DSP、高速互联总线，广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网、数据中心等行业
·350K 逻辑单元
·8GB eMMC Flash
·2GB PU 端 DDR4
·2GB PA 端 DDR4
·32MB OSPI Flash
·16MB QSPI Flash
·丰富 IO PU MIO 37；PA HRIO 96个，HPIO 16个
·12.5Gbps HSSTHP 8x HSSTHP 12.5Gbps 收发器，支持 PCIE Gen3 x8
卓越的性能和优势
PG2K400 | 市场同类产品 | |
PCIe | 支持 GEN3.0 | 支持 GEN2.0 |
处理器 | 1.双核 Cortex-A53（64 位） 2.默认主频 1GHz | 1.双核 Cortex-A9（32 位） 2.默认主频 800MHz |
Flash | 支持 OSPI 和 QSPI | 只支持 QSPI |
CAN 特性 | 支持 CAN-FD 协议，兼容 CAN 2.0 协议 | 只支持 CAN 2.0 协议 |
加密方案 PU-PA 交互接口 | 支持国际加密和 SM2/3/4 | 支持国际加密 |
DMA 特性 | UART、SPI、CAN-FD 支持外部 DMA 功能 | UART、SPI、CAN-FD 不支持 |
PU-PA 交互接口 | 1.支持 2 组 128bit 和 2 组 64bit SPS 接口 2.支持 1 组 128bit AXI_ACP 3.支持 2/2 组 64bit UPM / UPS 通用接口 | 1.支持 4 组 64bit AXI_HPM 接口 2.支持 1 组 64bit AXI_ACP 3.支持 2/2 组 32bit AXI GPM/S 接口 |
功能接口

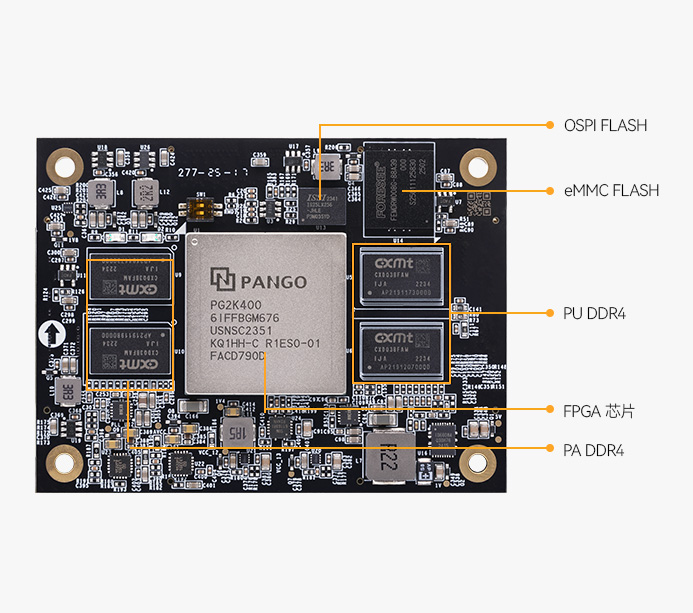

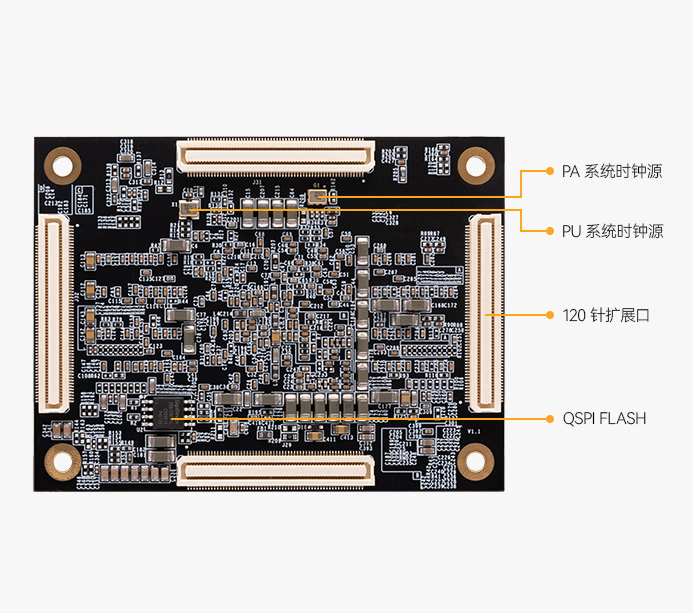

·核心板
·配套开发板
*了解开发板，点击查看详情 >>
产品参数
核心板参数
FPGA 型号 | PG2K400-6IFFBGM676 |
内核 | 双核 Cortex-A53，主频 1GHz |
工作温度 | 工业级，-40°C~85°C |
PU 内存 | 2GB DDR4 |
PA 内存 | 2GB DDR4 |
PU OSPI FLASh | 32MB |
PA QSPI FLASh | 16MB |
eMMC FLASh | 8GB |
逻辑单元 | 349440 |
LUTs | 218400 |
Flip-Flops | 436800 |
DRM | 19.4Mb(540x 36Kbits） |
APM | 900个 |
GPLLs + PPLLs | 8 + 8 |
ADC 硬核 | 1 |
HSST | 8x 12.5Gbps |
PCI Express | PCIE Gen3 x8 |
MIPI DPHY (2.5Gbps/lane) | 2x 4lane MIPI输入，1x 4lane MIPI输出 |
IO | PU MIO 37个；PA HRIO 96个，HPIO 16个 |
电源参数
输入电压 | +5V 供电，扩展板供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 80 x 60 x 8 mm，连接器合高 3mm |
叠层数量 | 16 层 PCB 板设计 |
核心板结构尺寸图
'
应用领域
广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网、数据中心等行业
辅助驾驶 ADAS 、智慧交通 工业、工业物联网
仪器仪表 医疗内窥镜、超声波
视频图像处理 智慧电网
网络、射频 数据和信号处理系统
