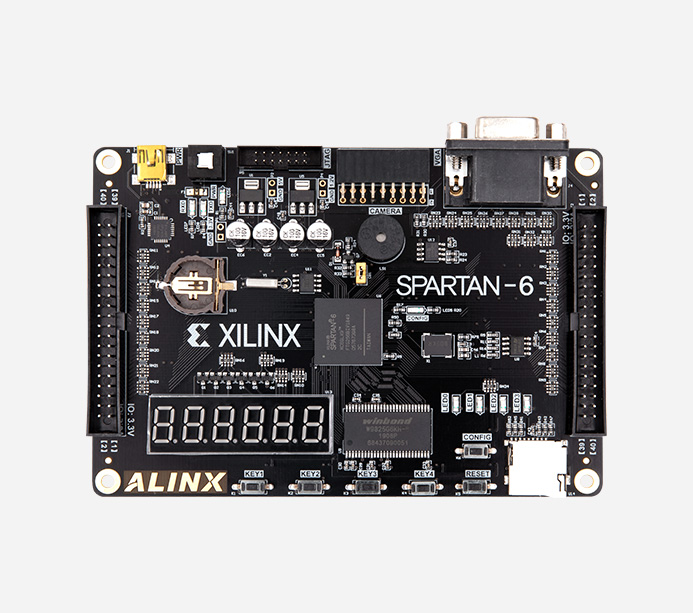

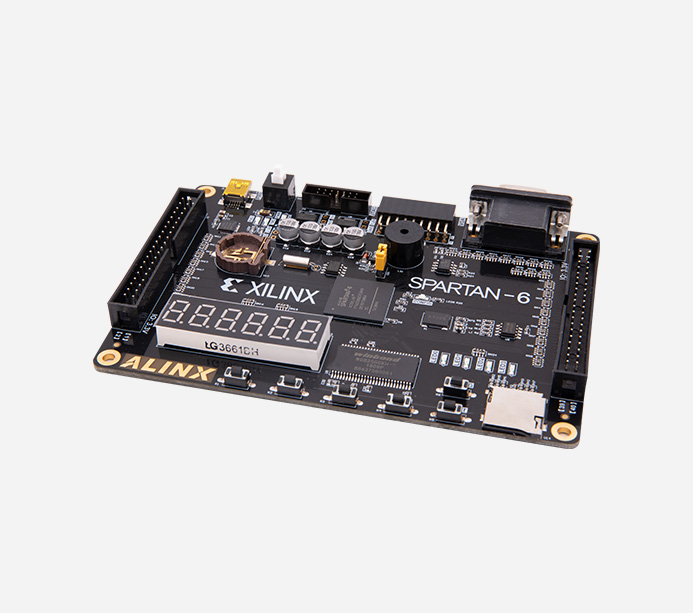

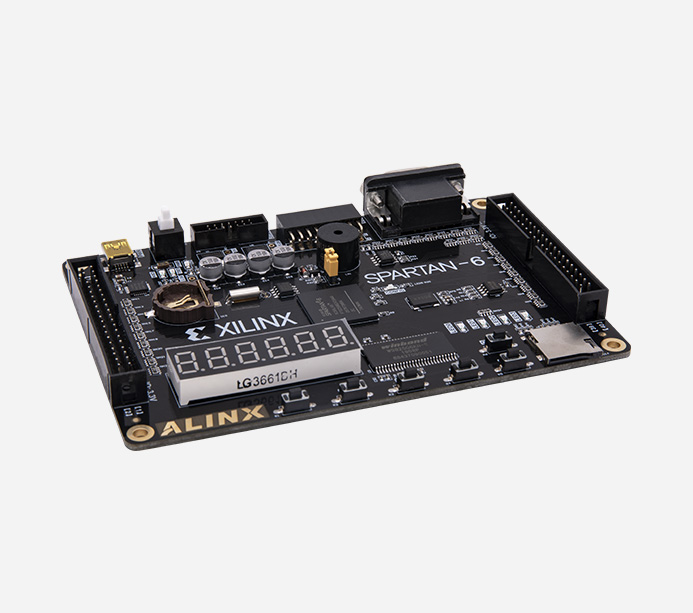

AX309：Xilinx Spartan-6 XC6SLX9 FPGA入门学习板
型号：XC6SLX9-2FTG256C
AX309：Xilinx Spartan-6 XC6SLX9 FPGA入门学习板
XC6SLX9
产品型号：AX309
产地：上海
价格：￥399.00
Xilinx Spartan-6 FPGA 开发板
开发入门初学优选, 配套资料例程, 提供 PCB 文件
技术支持
配套例程及配套资料 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。
基础教程
01. ISE14.7 软件安装
02. 下载器驱动安装
03. 编写 testbench 及仿真
04. verilog 基础模块及语法学习
实验例程
01. ISE14.7 下 LED 流水灯实验
02. ISE14.7 下按键实验
03. ISE14.7 下 PLL 锁相环输出
04. 串口收发实验
05. 数码管扫描实验
06. 按键消抖实验
07. PWM 蜂鸣器实验
08. 蜂鸣器播放音乐
09. spi_flash 读写实验
10. 数码管显示 RTC 时间实验
11. I2C 接口 EEPROM 实验
12. FPGA 片内 ROM 读测试
13. FPGA 片内 RAM 读写测试
14. FPGA 片内 FIFO 读写测试
15. SD 卡读写实验
16. VGA 彩条输出
17. 4.3 寸屏彩条输出
18. 7 寸屏彩条输出
19. SDRAM 读写测试实验
20. AN831 录音与播放例程
21. SD 卡 & AN831 音乐播放
22. 字符 VGA 显示
23. 字符 4.3 寸屏显示
24. 字符 7 寸屏显示
25. SD 卡图片VGA显示
26. SD 卡图片4.3寸屏显示
27. SD 卡图片7寸屏显示
28. AN5640 摄像头采集 VGA 显示
29. AN5640 单目摄像头采集 4.3 寸屏显示
30. AN5640 单目摄像头采集 7 寸屏显示
31. 摄像头图像彩色转黑白显示
32. 摄像头 SOBEL 边缘检测例程
33. AD9238 波形显示例程
34. AD7606 波形显示例程
35. ADDA 波形测试 VGA 显示
36. 贪吃蛇游戏设计
产品套餐
AN108 AD/DA 套餐 | AN9767 采集套餐 | AN706 采集套餐 | AN9238 采集套餐 | AN831 音频套餐 | 单目摄像头套餐 | 豪华套餐 | |
开发板 | ● | ● | ● | ● | ● | ● | ● |
下载器 | ● | ● | ● | ● | ● | ● | ● |
AN108 | ● | ● | |||||
AN9767 | ● | ● | |||||
AN706 | ● | ● | |||||
AN9238 | ● | ● | |||||
AN831 | ● | ● | |||||
AN5640 | ● | ● | |||||
4.3寸液晶屏 | ● | ● |
套餐配套模块，点击了解更多
AN108 AD/DA 模块 AN9767 双通道 DA 模块 AN706 多通道 AD 模块 AN9238 双通道 AD 模块
AN831 音频采集 AN5640 单目摄像头 AN430 4.3 寸液晶屏

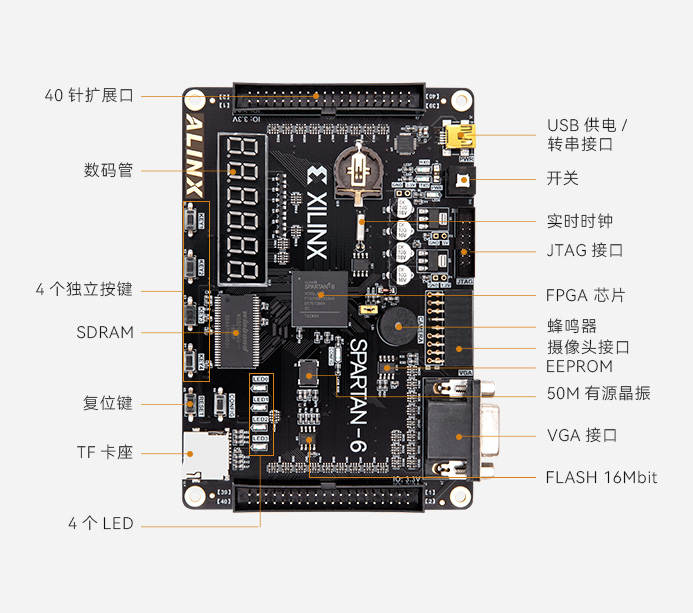

功能接口
·开发板
产品参数
FPGA 芯片参数
开发板型号 | AX309 |
型号 | XC6SLX9-2FTG256C |
可配置逻辑块 | 90Kb |
逻辑单元 | 9152 |
时钟单元 | 2 |
Block RAM | 576Kb |
内核电压 | 1.2V |
温度等级 | 工业级 |
工作温度 | -40°C~85°C |
功能和接口
JTAG口 | 预留了 JTAG 口，可对 FPGA 进行调试和程序固化 |
USB 接口 | USB 接口供电，同时实现 USB 转串口功能 |
SDRAM | 1 片大容量的 32MB SDRAM，可作为数据的缓存 |
SPI FLASH | 1 片 2MB 的 SPI FLASH，可用作 FPGA 配置文件和用户数据的存储 |
摄像头接口 | 1个摄像头接口，可接500 万 OV5640 摄像头 |
VGA 接口 | 1路 VGA 接口，VGA 接口为 16bit，可以显示彩色图片等信息 |
实时时钟 | 1个的 RTC 实时时钟，配有电池座，电池的型号为 CR1220 |
EEPROM | 1个 IIC 接口的 EEPROM 24LC04 |
LED | 4 个用户LED，可实现流水灯功能 |
按键 | 5个按键，一个复位按键，4个用户按键 |
晶振 | 板载 50M 的有源晶振，给开发板提供稳定的时钟源 |
40针扩展口 | 2 路 40 针的黑金标准 AX 扩展口（2.54mm 间距），其中 34 个 IO 口 1 路 5V 电源，2 路 3.3V 电源，3 路 GND，可同时接两个扩展模块， 例如 4.3 寸 TFT 模块和 AD/DA模块等扩展模块。 |
SD 卡座 | 1路 Micro SD 卡座，支持 SPI 模式 |
数码管 | 1 个 6 位数码管，可以 6 位数字的动态显示 |
电源参数
供电方式 | USB供电 |
包装清单
FPGA 开发板 | 1 块 | 透明保护板 | 1块 |
Mini USB 线 | 1根 |
结构尺寸
尺寸大小 | 130mm x 90mm |
叠层数量 | 4 层 PCB，预留了独立 GND 层 |
视频采集展示
摄像头采集系统
单目摄像头模块AN5640进行视频采集，通过开发板的VGA接口 显示到显示器上
掌上直接操作
4.3寸液晶屏演示
单目摄像头、AN430液晶屏模块上机展示图
数据采集展示
信号数据采集系统
AN9767 / AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 VGA 接口显示到显示器
