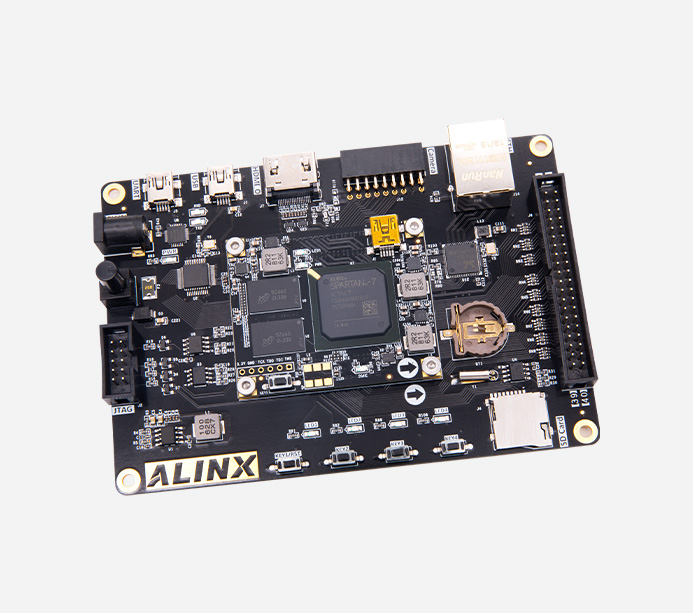

AX7050：Xilinx Spartan-7 FPGA 开发板 XC7S50

型号：XC7S50-1FGGA484I

规格参数

AX7050：Xilinx Spartan-7 FPGA 开发板 XC7S50

XC7S50

产品型号：AX7050
产地：上海
EAN码：6971390270288
价格：￥1499.00

Xilinx Spartan-7 FPGA 开发板

1GB DDR3，QSPI Flash，千兆网口，USB，HDMI，RTC 电路等接口

高速数据传输、视频图像处理和工业控制、网络和 USB 通信及数据处理的前期验证和后期应用

技术支持

配套例程及配套资料开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。

01. Vivado 2019.1 安装
02. Vivado 下 LED 流水灯实验及仿真
03. Vivado 下按键实验
04. Vivado 下 PLL 实验
05. 串口收发实验
06. 按键消抖实验
07. I2C 接口 EEPROM 实验
08. FPGA 片内 ROM 测试
09. FPGA 片内 RAM 读写测试
10. FPGA 片内 FIFO 读写测试
11. SD 卡读写实验
12. HDMI 彩条输出
13. 4.3 寸屏彩条输出
14. 7 寸屏彩条输出
15. HDMI 输入输出环通测试
16. DDR3 读写测试实验
17. 录音与播放例程实验
18. SD 卡音乐播放例程
19. 字符 HDMI 显示
20. 字符 4.3 寸屏显示
21. 字符 7 寸屏显示
22. SD 卡图片 HDMI 显示
23. SD 卡图片 4.3 寸屏显示
24. SD 卡图片 7 寸屏显示
25. OV5640 摄像头采集 HDMI 显示
26. OV5640 摄像头采集 4.3 寸屏显示
27. OV5640 摄像头采集 7 寸屏显示
28. AN5642 摄像头采集 HDMI 显示
29. 摄像头 SOBEL 边缘检测
30. AN9238 模块数据采集 HDMI 显示
31. AD7606 波形显示例程
32. AN108 模块 AD / DA 波形 HDMI 显示
33. AD9767 双通道正弦波输出实验
34. AD9767 双通道三角波输出实验
35. RTC 时间实验
36. 千兆以太网传输实验
37. AN9238 模块数据采集千兆以太网传输
38. AN706 模块数据采集千兆以太网传输
39. AN108 模块数据采集千兆以太网传输
40. AN5642 摄像头采集千兆以太网传输视频
41. USB 双向测速例程

产品套餐

	AN108 AD/DA 套餐	AN9767 采集套餐	AN706 采集套餐	AN9238 采集套餐	双目摄像头套餐	单目摄像头套餐	豪华套餐
开发板	●	●	●	●	●	●	●
下载器	●	●	●	●	●	●	●
AN108	●						●
AN9767		●					●
AN706			●				●
AN9238				●			●
AN5642					●		●
AN5640						●	●
4.3寸液晶屏						●	●

套餐配套模块，点击了解更多

AN108 AD/DA 模块 AN9767 双通道 DA 模块 AN706 多通道 AD 模块 AN9238 双通道 AD 模块

AN5642 双目摄像头模块 AN5640 单目摄像头模块 AN430 4.3 寸液晶屏

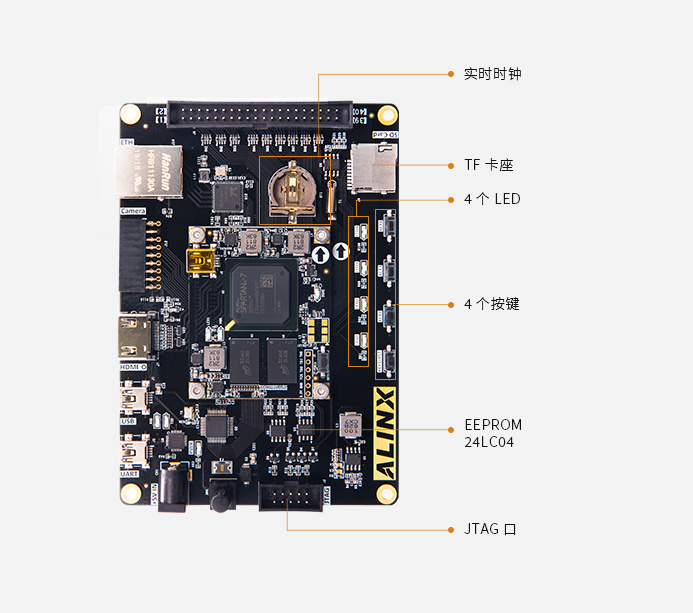

功能接口

·核心板

点击上方图片查看核心板详情>>

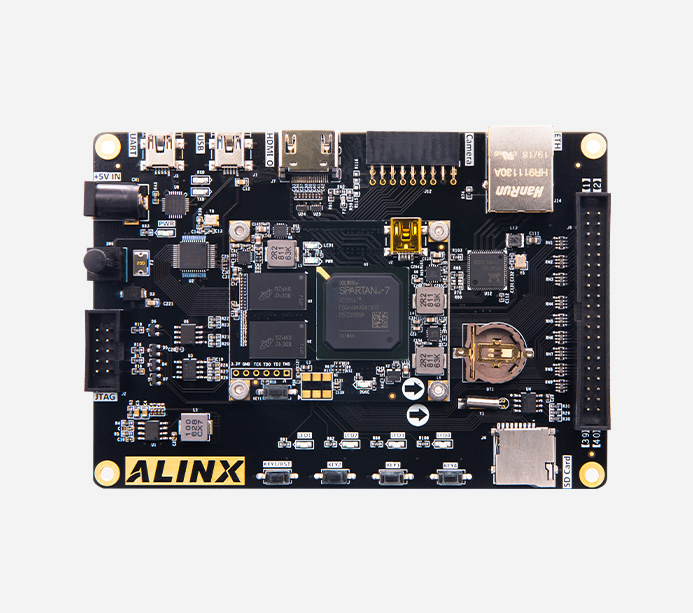

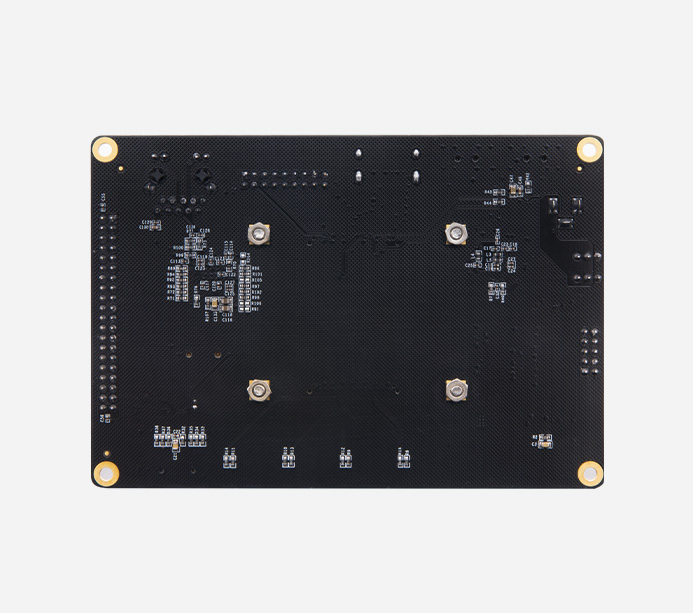

·开发板

产品参数

FPGA 芯片参数

开发板型号	AX7050
型号	XC7S50-1FGGA484I
DDR3	1GB，数据频率 333.3MHz
逻辑单元	52160
查找表	8150
扩展 IO 数量	114 个
LVDS 差分对	37 对
速度等级	-1
触发器	65200
DSP 数量	120 个
Block RAM	2700Kb
电压可调 IO	75 个
温度等级	工业级
工作温度	-40°C~85°C

功能和接口

DDR3	1GB DDR3 32bit，数据速率 667Mbps
QSPI Flash	1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用户数据存储
千兆以太网	1 个千兆以太网接口，用于电脑和其他网络设备进行数据交换
USB 转串口	1 个 USB Uart 接口，用于和电脑通信，方便用户调试。
USB 接口	1 个 USB2.0 接口，用于开发板和 PC 之间 USB2.0 高速通信
HDMI 输出	1 路 HDMI 输出接口，为开发板提供不同格式的视频输出接口
摄像头接口	1 个摄像头接口，可接 500 万 OV5640 摄像头
JTAG 口	预留了 JTAG 口，可对 FPGA 进行调试和程序固化
实时时钟	1 个的 RTC 实时时钟，配有电池座，电池的型号为 CR1220 (需自购)
EEPROM	1 个 IIC 接口的 EEPROM 24LC04
LED	5 个 LED 灯（1 个在核心板，4 个在扩展板）
按键	4 个用户按键
晶振	1 个 50M 的有源晶振，给开发板提供稳定的时钟源
40 针扩展口	1 路 40 针的扩展口（2.54mm 间距），其中 34 个 IO 口1 路 5V 电源， 2 路 3.3V 电源，3 路 GND，可同时接两个扩展模块，例如 4.3 寸 TFT 模块和 AD / DA 模块等扩展模块
SD 卡座	1 路 Micro SD 卡座，支持 SPI 模式

电源参数

输入电压	+5V 电压输入	供电	5V / 2A 供电
输入电流	2A 最大电流

包装清单

FPGA 开发板	1 块	USB 下载器	1 套
Mini USB 线	1 根	透明保护板	1 块
5V 电源	1 个

结构尺寸

尺寸大小	核心板 55mm x 45mm，开发板 130mm x 90mm
叠层数量	核心板 8 层 PCB，扩展板 4 层 PCB 设计

USB 数据传输展示

USB 2.0 高速通信接口

FT232H 驱动芯片进行 USB 数据传输高达 45MB/s

视频采集展示

摄像头采集系统

视频采集、远动控制、图片处理等

单目摄像头模块 AN5640 进行视频采集，通过开发板的 HDMI 接口显示到显示器上

单目摄像头模块 AN5640 进行摄像头 SOBEL 边缘检测，通过开发板的 HDMI 接口显示到显示器上

双目摄像头模块 AN5642 进行视频采集，通过开发板的 HDMI 接口显示到显示器上

数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 VGA 接口显示到显示器
