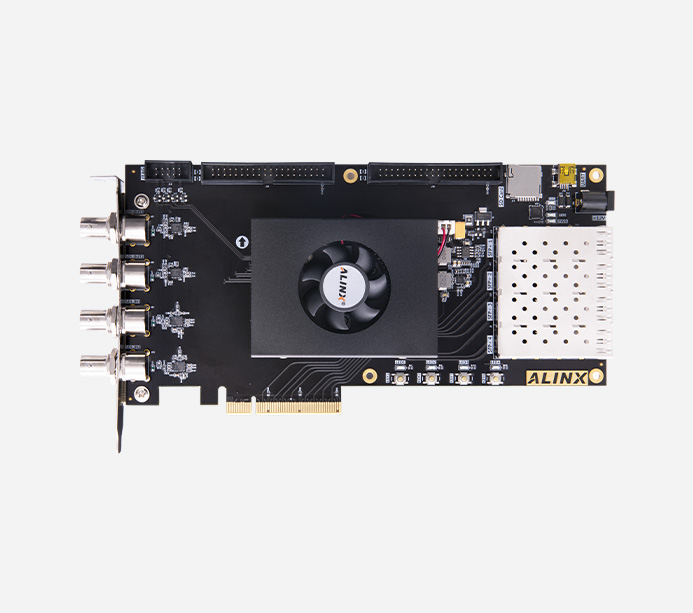

AV7K300:XILINX Kintex-7 3G-SDI 光纤 PCIE FPGA 开发板 XC7K325

AV7K300:XILINX Kintex-7 3G-SDI 光纤 PCIE FPGA 开发板 XC7K325

型号:XC7K325T-2FFG900I


规格参数

AV7K300XILINX Kintex-7 3G-SDI 光纤 PCIE FPGA 开发板 XC7K325

XC7K325



  • 产品型号:AV7K300

  • 产地:上海

  • EAN码:6971390278499

  • 价格:¥5499.00



Xilinx Kintex-7 专业 SDI 视频图像处理 FPGA 开发板

高清 3G-SDI 输入输出接口,PCIE 2.0 x8 接口,4 SFP 光纤接口

满足用户各种 PCIe 高速数据传输,视频图像处理和工业控制的要求





技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取。



01. vivado 2017.4 安装
02. vivado 下 LED 流水灯实验及仿真
03. vivado 下按键实验
04. vivado 下 PLL 实验
05. 串口收发实验
06. 按键消抖实验
07. LM75 温度测试例程
08. SD 卡读写实验
09. SDI 彩条输出
10. AN430 4.3寸屏彩条输出
11. 7 寸屏模块彩条输出
12. DDR3 读写测试实验
13. AN831录音与播放实验
14. SD 卡音乐播放例程
15. 字符 SDI 显示
16. 字符 AN430 4.3 寸屏显示
17. 字符 7 寸屏模块屏显示
18. SD 卡中图片 SDI 显示
19. SD 卡中图片 4.3 寸屏显示
20. SD 卡中图片 7 寸屏显示
21. AN5642 双目摄像头采集 SDI 显示
22. SOBEL 摄像头边缘检测
23. AD7606 波形显示例程
24. ADDA 测试例程
25. AD9767 双通道正弦波产生
26. AD9767 双通道三角波产生
27. GTX1.25G 光纤通信测试
28. GTX5G 光纤通信测试
29. GTX1.25G 光纤数据传输测试
30. GTX10G 光纤数据传输测试
31. 视频图像 GTX 光纤传输例程
32. PCIe 速度测试例程
33. PCIe 之 SDI 入例程
34. PCIe 之 SDI 输出例程
35. PCIe 之 Xdma 接口进阶篇



产品套餐




开发板

AN9767套餐

AN706套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

下载器

AN9767





AN706





AN9238





双目摄像头





4.3   寸屏







套餐配套模块,点击了解更多





AN9767 双通道 DA 模块            AN706 多通道 AD 模块                 AN9238 双通道 AD 模块



AN5642 双目摄像头模块                  4.3 寸屏模块

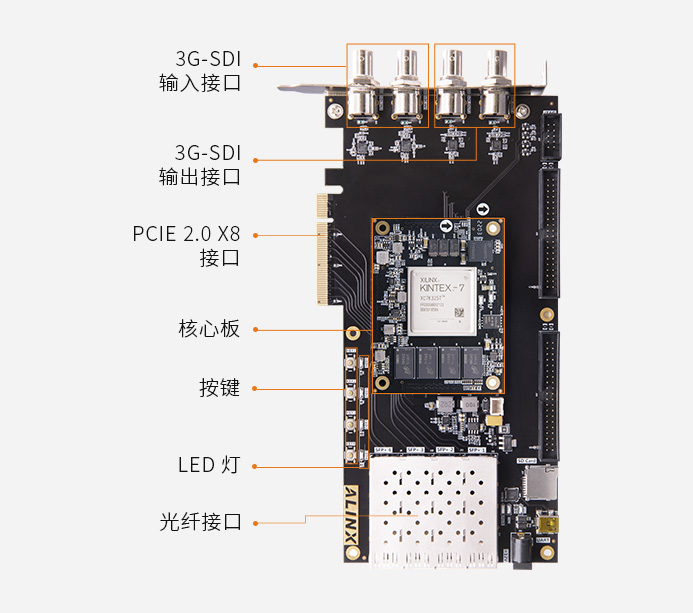

功能接口

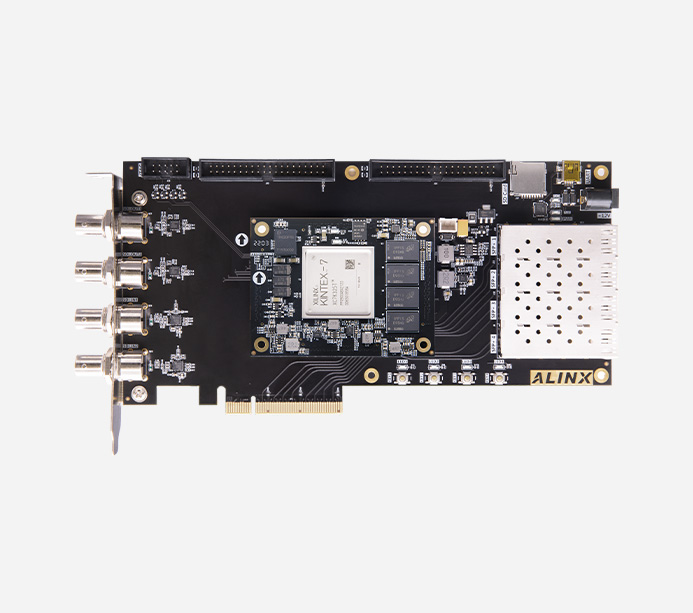

·核心板







点击上方图片查看核心板详情>>

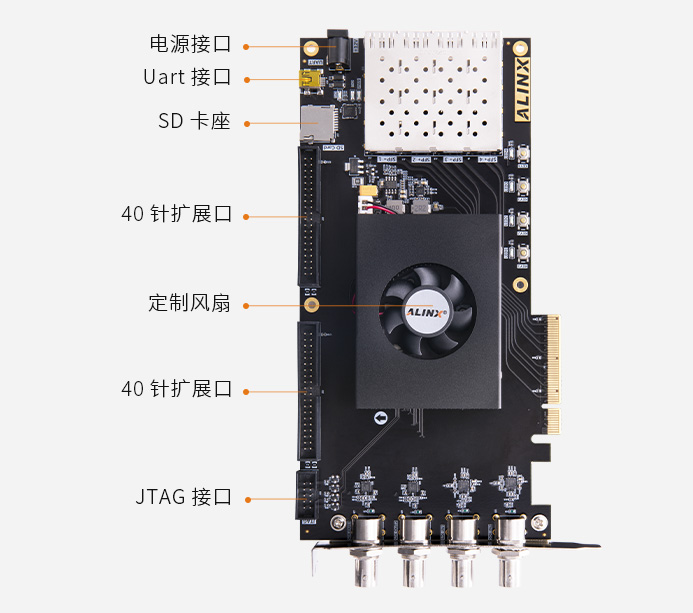

·开发板





产品参数



核心板主要参数



开发板型号

AV7K300

型号

XC7K325T-2FFG900I

PCIe Gen2

X8

逻辑单元

326080

收发器

16 个 12.5Gb/s max

查找表

50950

触发器

407600

Block RAM

16020Kb

DSP 处理单元

840

温度等级

工业级,-40℃-85℃

XADC

1 个 12bit 1Mbps AD

速度等级

-2



功能和接口



DDR3

4x 512MB DDR3,64bit 总线,数据速率 1600Mbps

QSPI Flash

1 片 128Mbit QSPI FLASH,可用作 FPGA配置文件和用户数据存储

晶振

高精度   LVDS 有源差分晶振,一个是   200MHz 给系统提供稳定的时钟源,一个是   125MHz 为   GTX 收发器提供稳定的时钟输入

PCIe 接口

1 路标准 PCIe x8 接口,用于和电脑主板的 PCIe 通信,支持PCLe2.0,单通道通信速率可高达 5Gbps

SFP 光纤

4 路高速 SFP 光纤通信接口,每路接收和发送速度高达 10Gb/s

JTAG

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

3G-SDI 接口

高清   3G-SDI 输入和输出接口各   2 路,支持不同格式的数据输出输入(HDcctv   1.0,HD-SDI   (ST 292),3G_SDI(ST-424   ) 和   SD_SDI(ST259)

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED

4 个用户 LED 灯

按键

4 个用户按键

40 针扩展口

预留   2 个   40 针   2.54mm 间距的扩展口,可以外接   ALINX 各种模块 (双目摄像头,TFT LCD 屏,高速 AD 模块等)。扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路



电源参数



输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流





包装清单



FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

 挡板




结构尺寸



尺寸大小

核心板   80mm x 60mm,扩展板   215mm x 111mm

叠层数量

核心板   14 层   PCB 板设计,扩展板采用   6 层   PCB 板设计,预留独立电源层和   GND 层





开发板原理图





底板原理图



丰富的扩展接口

多领域开发 高速传输



光纤通信、PCIe 加速、视频处理、高速数据传输





采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。 丰富的外围接口,1 路 PCIe x8 接口,4 路 SFP 光纤通信接口,2 路 3G-SDI 输出接口,支持1080P@60Hz 输出,2 路 3G-SDI 输入接口,支持 1080P@60Hz 帧输入,Uart 接口,SD 卡接口 等。满足用户 SDI 视频图像处理要求。



高速光纤传输接口

光纤视频传输与速度测试



扩展口接双目摄像头,实现光纤视频传输





开发板通过摄像头采集视频图像,经过光纤接口传输到另一块开发板,经过光纤接口接收数据以后通过 SDI 接口显示到显示器



光纤通信 Link 速度为 10.0Gbps 的通信眼图



SDI 输入输出

PCIE 验证解决方案



验证 PCIE 解决方案,加快 PCIE 产品开发



通过 SDI 输入接口采集视频信号,通过 PCIE 接口上传到电脑,上位机实时显示采集到的视频图像

上位机抓取电脑桌面的显示内容,通过 PCIE 接口发送给 FPGA, FPGA 通过 SDI 接口输出到显示器,显示器同步实时显示电脑桌面内容



PCIE 读写测试

PCIE 高速数据传输



满足各种 PCIe 高速数据传输、视频图像处理





广泛应用双目采集

摄像头采集系统



智能识别、医疗安防、车载数码、工业控制、智能电网



双目摄像头模块 AN5642 进行视频采集,通过开发板的 SDI 接口显示到显示器上,实现双目同步显示。



数据采集展示

信号数据采集系统



AN9767 / AN706 模块上机展示图



*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 SDI 接口显示到显示器
