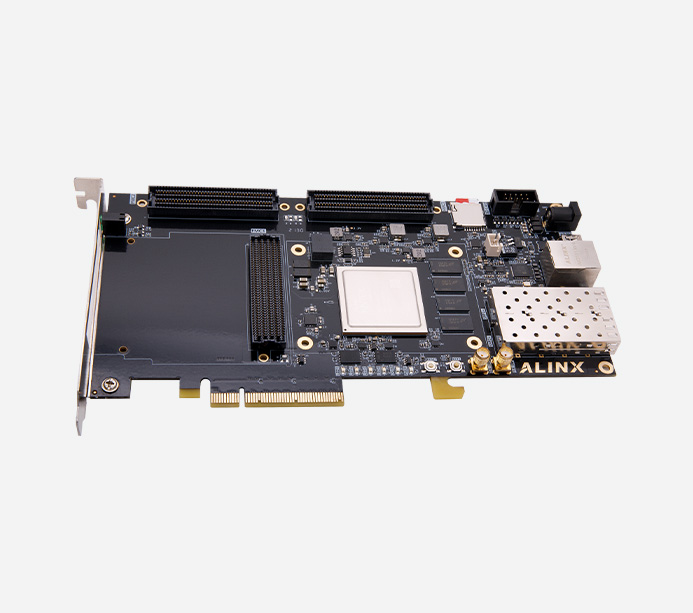

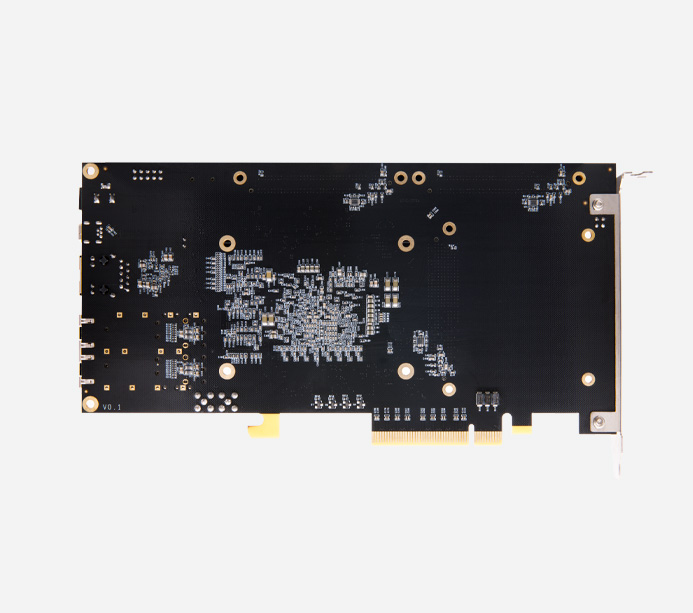

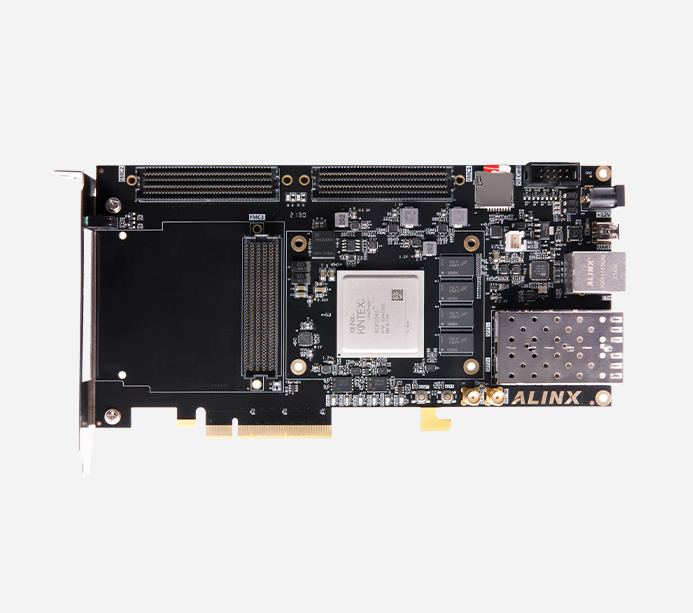

AXKU041：Xilinx Kintex UltraScale FMC HPC PCIE 光纤 FPGA开发板 XCKU040
FPGA型号：XCKU040-2FFVA1156I
AXKU041：Xilinx Kintex UltraScale FMC HPC PCIE 光纤 FPGA开发板 XCKU040
XCKU040
产品型号：AXKU041
产地：上海
EAN码：6971390279250
价格：￥7699.00
Xilinx Kintex UltraScale FPGA 高端开发板
高速光纤网络数据通信、数据存储、机器视觉、工业控制、视频采集输出、视频传输处理、项目研发前期验证
·2x 12.5G SFP+ 光纤接口
·4GB DDR4，64bit
·2x LPC FMC+1x HPC FMC 扩展口
技术支持
软件版本:Vivado 2017.4 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。
基础实验
01. vivado 下 LED 流水灯实验及仿真
02. vivado 下按键实验
03. 串口收发实验
04. 按键消抖实验
05. LM75 温度测试例程
06. SD 卡读写实验
07. l2C 接口 EEPROM 实验
08. DDR4 读写测试实验
09. FPGA 片内 ROM 读写测试
10. FPGA 片内 RAM 读写测试
11. FPGA 片内 FlFO 读写测试
12. 千兆以太网传输实验
13. GTH 光纤通信测试例程
14. GTH 光纤数据传输例程⑵
15. PCIe 测试例程
功能接口
·开发板
产品参数
FPGA 芯片
开发板型号 | AXKU041 |
芯片型号 | XCKU040-2FFVA1156I |
芯片级别 | 速度等级 -2，工业级 |
逻辑单元 | 530.250 |
查找表 | 242,400 |
触发器 | 484,800 |
PCIe Gen3 x8 | 3 |
Block RAM ( Mb ) | 21.1 |
DSP 处理单元（ DSP Slices ） | 1920 |
收发器 | 20 路，12.5Gb/s max |
速度等级 | -2 |
温度等级 | 工业级 |
功能和接口
DDR4 | 4 片 1GB DDR4 共 4GB |
QSPI Flash | 2 片 32MB 共 64MB QSPI FLASH 存储芯片，可用作 FPGA 芯片配置文件和用户数据的存储 |
光纤接口 | 2 路 SFP+光纤接口，实现 2 路高速的光纤通信接口，每路的光纤数据通信接收和发送的速度高达 12.5Gb/s |
FMC 扩展口 | 3 个标准的 FMC 的扩展口，其中有 2 个 LPC 扩展口，1 个 HPC 扩展口。外接 XILINX 或 ALINX 各种 FMC 子板（HDMI 输入输出模块，双目摄像头模块，高速AD模块等) |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于 FPGA 对 SD 卡的数据读写和存储 |
USB 转串口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
以太网接口 | 1 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换 |
SMA 接口 | 2 路 SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号 |
JTAG 调试口 | 1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试 |
晶振 | 1 个 200Mhz 差分晶振，给 FPGA 系统提供稳定的时钟源 1 个 156.25Mhz 差分晶振，为光纤提供参考时钟 1 个156.25Mhz 差分晶振，给收发器参考时钟 |
温度传感器 | 1 片温度传感器芯片 LM75，检测周围环境温度 |
EEPROM | 1 片 EEPROM，用于 lC 总线通信和存储客户自定义信息 |
LED 灯 | 6 个 LED，1 个电源指示灯，1 个 DONE 配置指示灯， 4 个用户指示灯，1 对面板指示灯 |
按键 | 2 个用户按键，1 个复位按键，1 个连接到 FPGA 的普通 IO |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V / 3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单

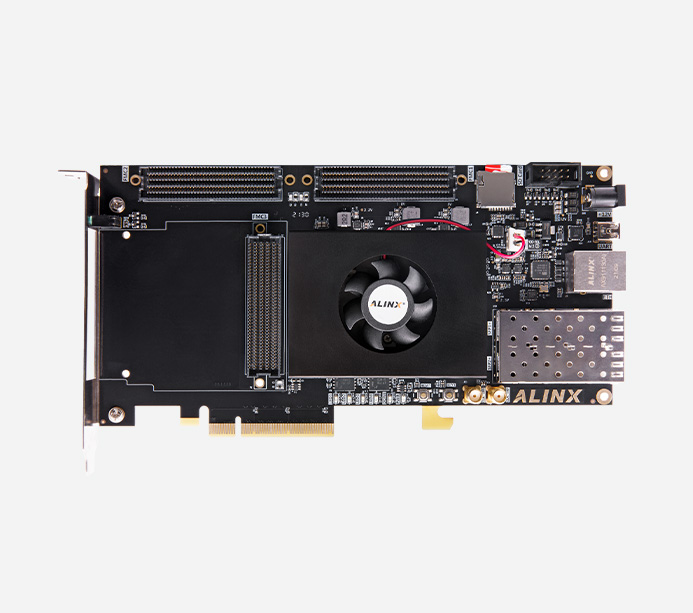

开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 |
结构尺寸
尺寸大小 | 210mm x 106.65mm |
叠层数量 | 采用 14 层 PCB 板设计，预留独立电源层和 GND 层 |
丰富的扩展接口
多领域开发 高速传输
高速光纤通信、视频处理、高速数据传输处理等
支持高速数据传输和交换、数据存储、视频传输处理以及工业控制的要求、项目研发前期验证
丰富的外围接口：1 个 FMC HPC 接口、2 个 FMC LPC 接口、2 路 SFP+光纤接口、1 路千兆以太网接口、1 路 UART 串口接口、1 路 SD 卡接口、1 路网口、2 路 SMA 接口、1 个 10 针 JTAG 口
SFP 光纤接口
高速光纤传输通信
光纤数据通信接收和发送的速度高达 12.5Gb/s
应用领域
AXKU115 开发板基于 Xilinx KINTEX UltraScale 架构的高性能 FPGA 开发平台，其丰富的接口和强大的处理能力使其适用于多种应用场景
卫星雷达系统 数据中心计算存储加速
工业自动化与物联网 8K/4K高清视频处理
医疗超声成像 5G 通信与网络优化
